Modelové kolejiště v Chlumci nad Cidlinou
Modely vozidel

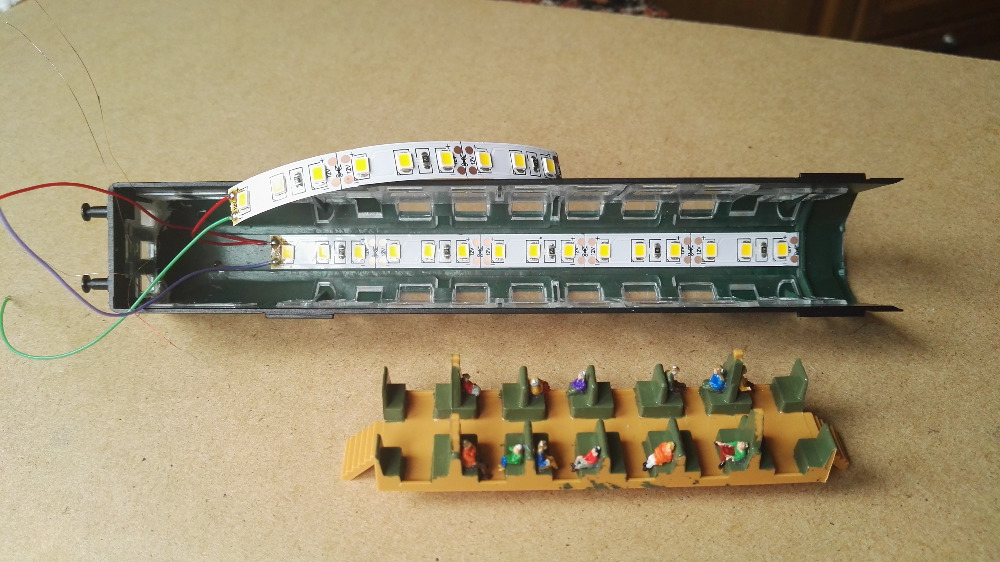

Úprava interiéru a plná digitalizace 4-dílné soupravy Tillig 01357
| Použitý materiál | DCC funkční dekodér | 3x MP 4x výstup nebo DPR4 DCC/STE 046 |
| Postavičky nebarvené sedící | Preiser 79007 N/1:160 | |
| Barvy Agama lihová | Vagónová zeleň C1P, další různé odstíny na postavičky | |
| Osvětlení červených konc. světel | 4x SMD LED dioda červená | |
| Osvětlení interiéru | LED pásek 120LED/m, 3500 K, 12 VDC, šíře 10 mm, 3+5 modulů | |
| Konektory | 3x mikrokonektor 2pin, 1x mikrokonektor 3pin | |
| Ostatní materiál | vodiče, rezistory, lepidlo, pájka |
| Pracnost | cca 30 hodin včetně nátěru laviček a vybarvení postaviček |
| Celkem materiál cca 800 CZK (6-dílná souprava by vycházela na cca 1.000 CZK) |
Úprava interiéru a plná digitalizace 4-dílné soupravy Tillig 01357u

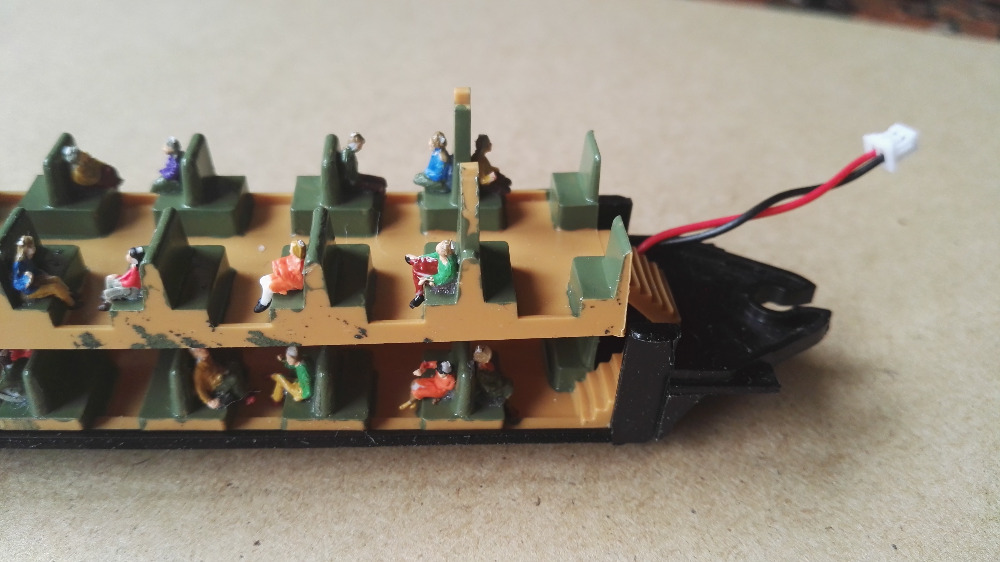

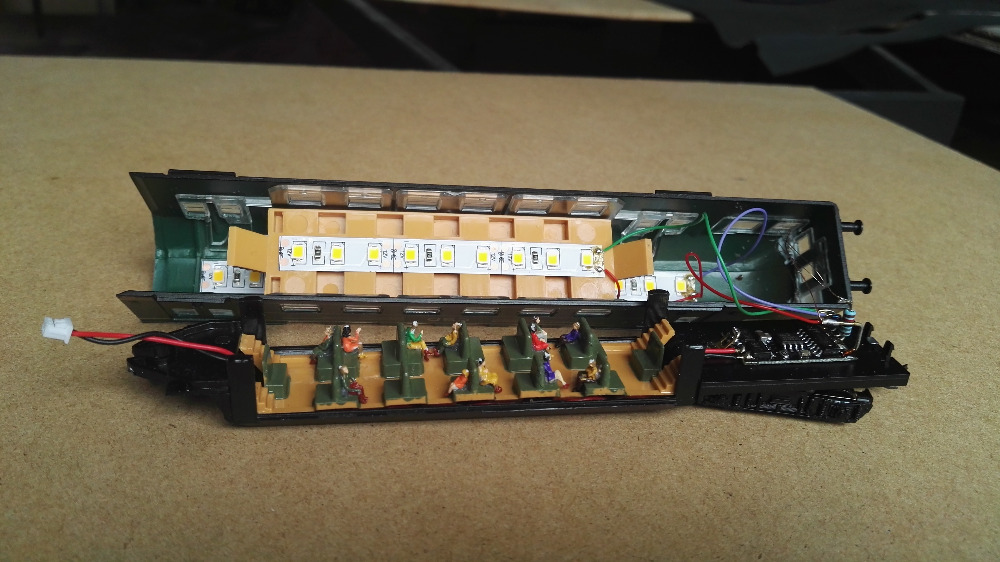

Pohled na kompletně zapojený krajní vůz soupravy

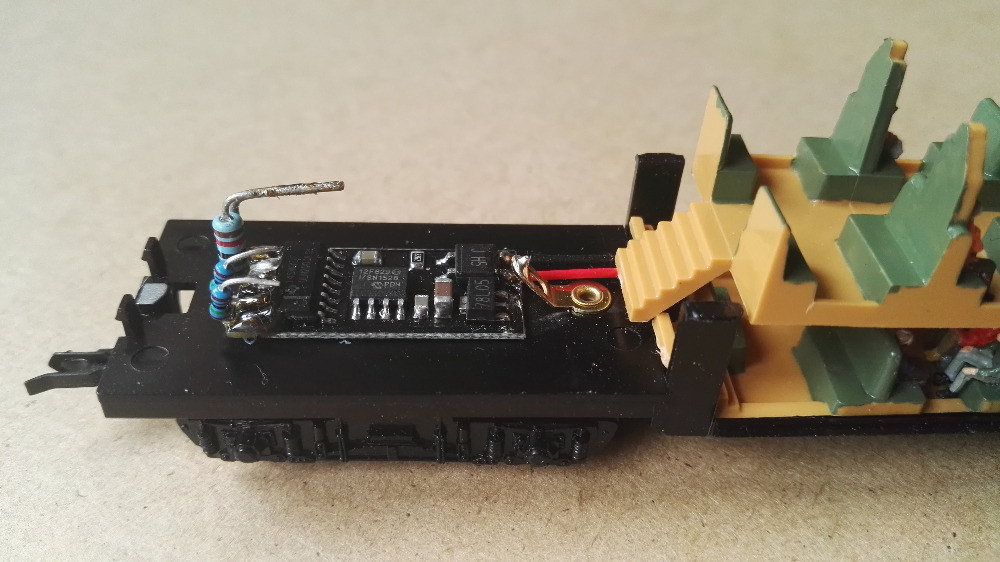

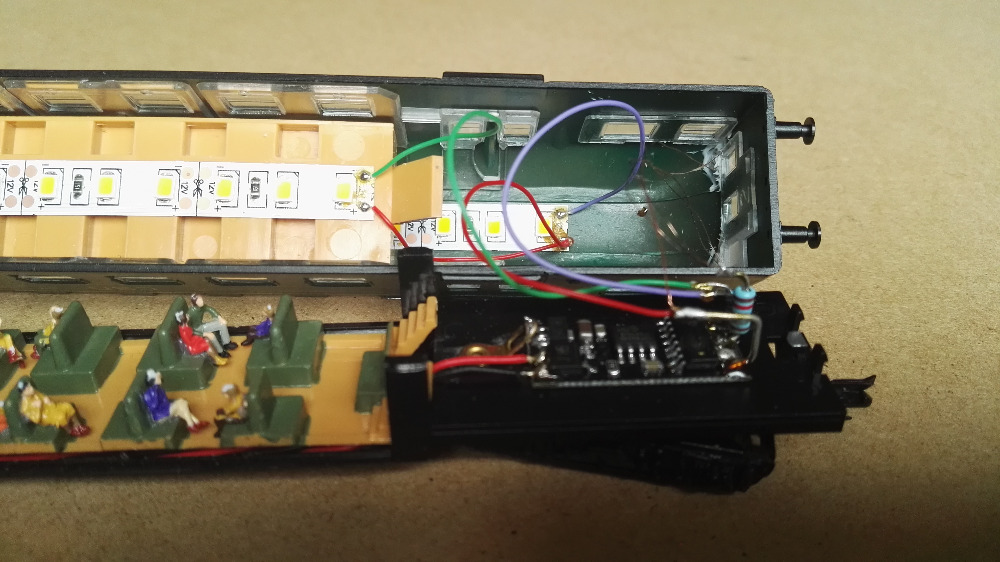

Detailní pohled umístění funkčního dekodéru v krajním voze, zajišťujícího koncové osvětlení a osvětlení interiéru krajního vozu
Všechny vozy soupravy jsou propojeny J-K sběrnicí miniaturními konektory pro perfektní přenos napájení
Pohled na kompletně zapojený krajní vůz soupravy
Video |
Balón
| Použité díly | |
| Plastový výlisek horkovzdušného balónu | Stavebnice Gama Model |
| Svépomocná řídící elektronika | Atmega 328P, Motor driver L293D |
| Řídící software | |
| Modul stabilizátoru napětí | IN 3,2-40 VDC / OUT 1,23-35 VDC |
| DCC modul řízení | STE 010 - 4.1DEC1 |
| Optické čidlo vč.světlovodů | OMRON E3X-DA8SE-S |
| Elektromotor s převodovkou | DC 12 V, 40 mA, 20 ot./min |
| Led dioda | Oranžová, čirá, vysoce svítící, průměr 3 mm, válcový tvar |
| Reproduktor | ZIMO LS10X15 miniaturní |
| Postavičky | 5 ks Noch 38401 |
| Lakovaný Cu drát | průměr 0,2 mm |
| Konektory, vodiče, univerzální DPS, spojovací materiál, šasi - výpalek z plechu, silikonová cívka na zakázku vyrobená, barvy. | |
| Použité nářadí | Letovací potřeby, pilníčky, bruska, štětce, pinzety, skalpel, lepidlo, maskovací páska, nůžky. |
| Pracnost | 15 hodin |
| Napájení | 12 VDC |
Boční pohled na sestavu
Horní pohled na sestavu

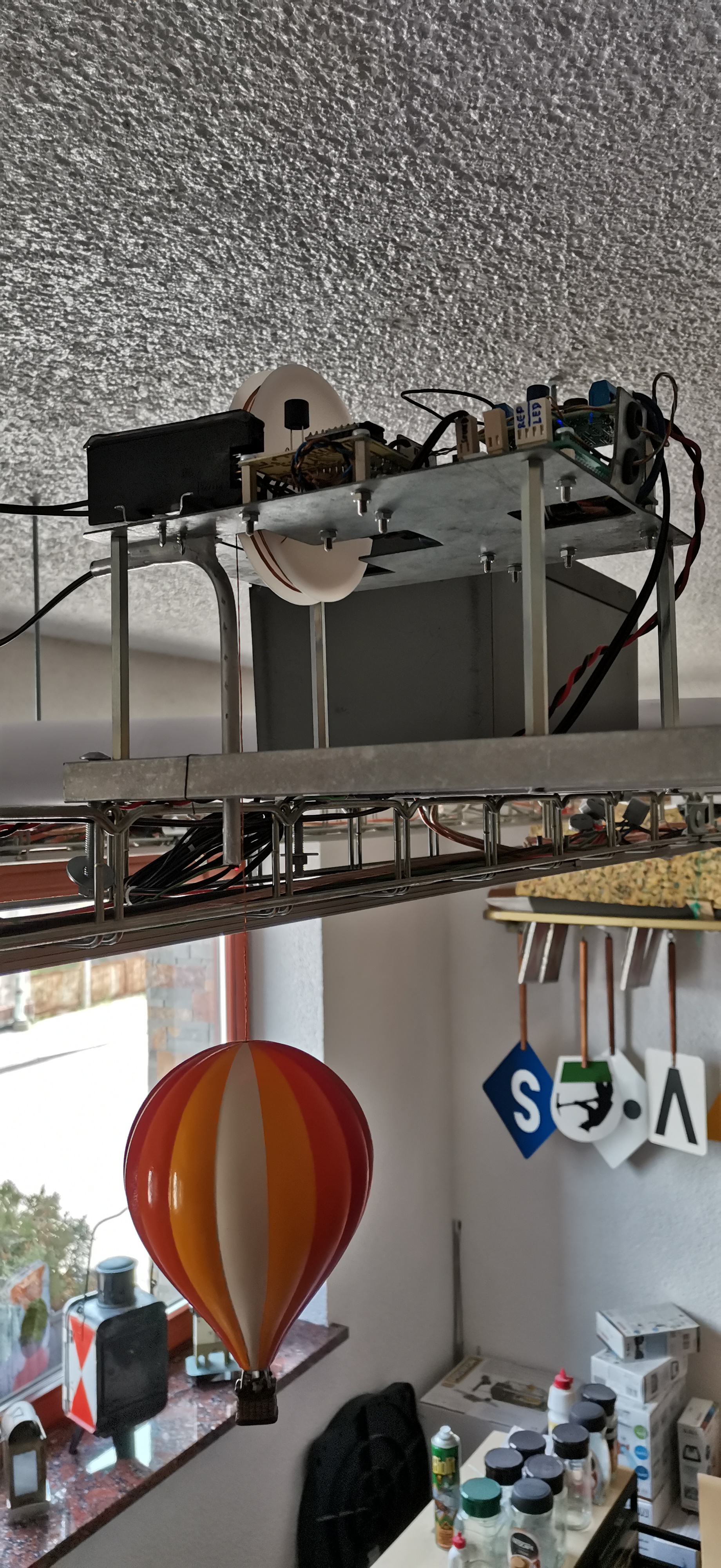

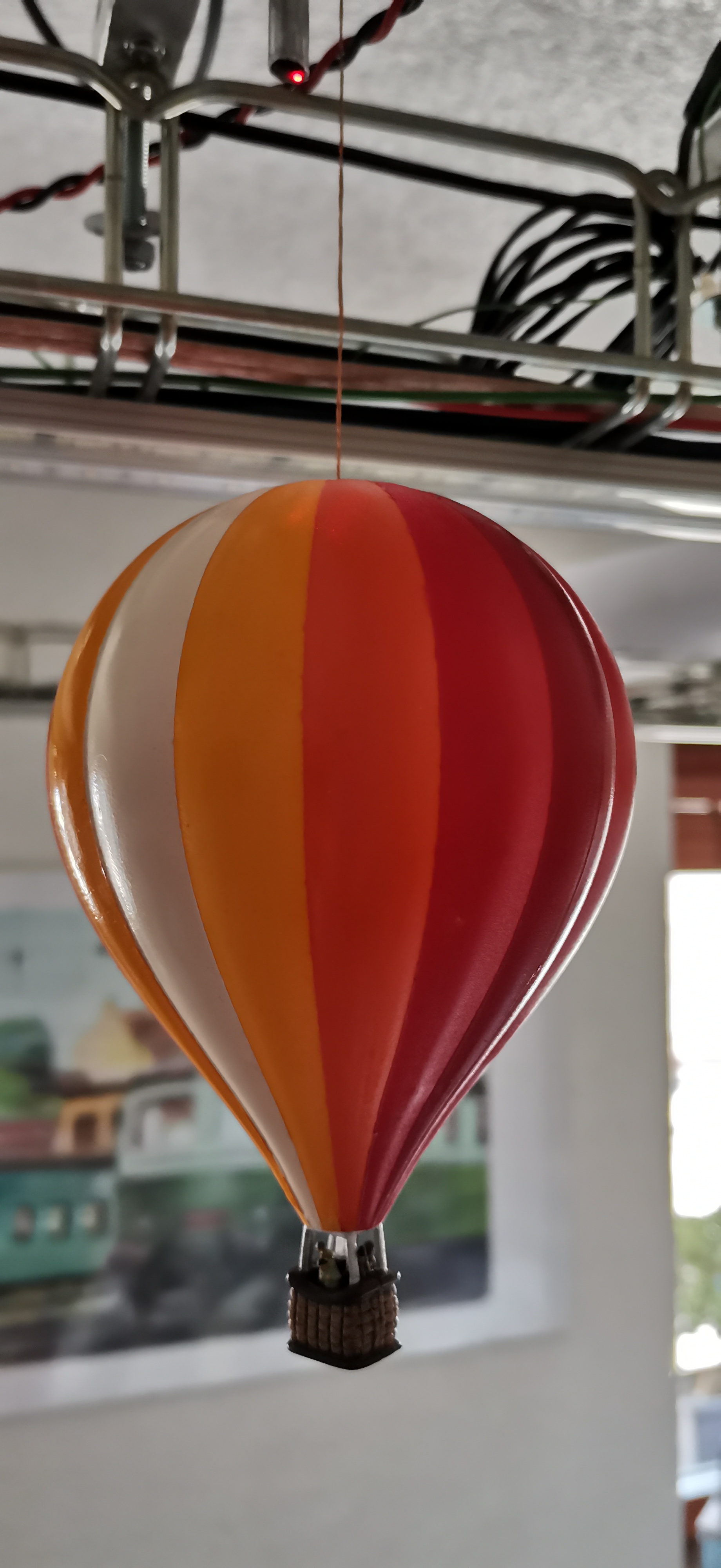

Hotový balón vč. výbavy a figurek
Úprava algoritmu synchronizace

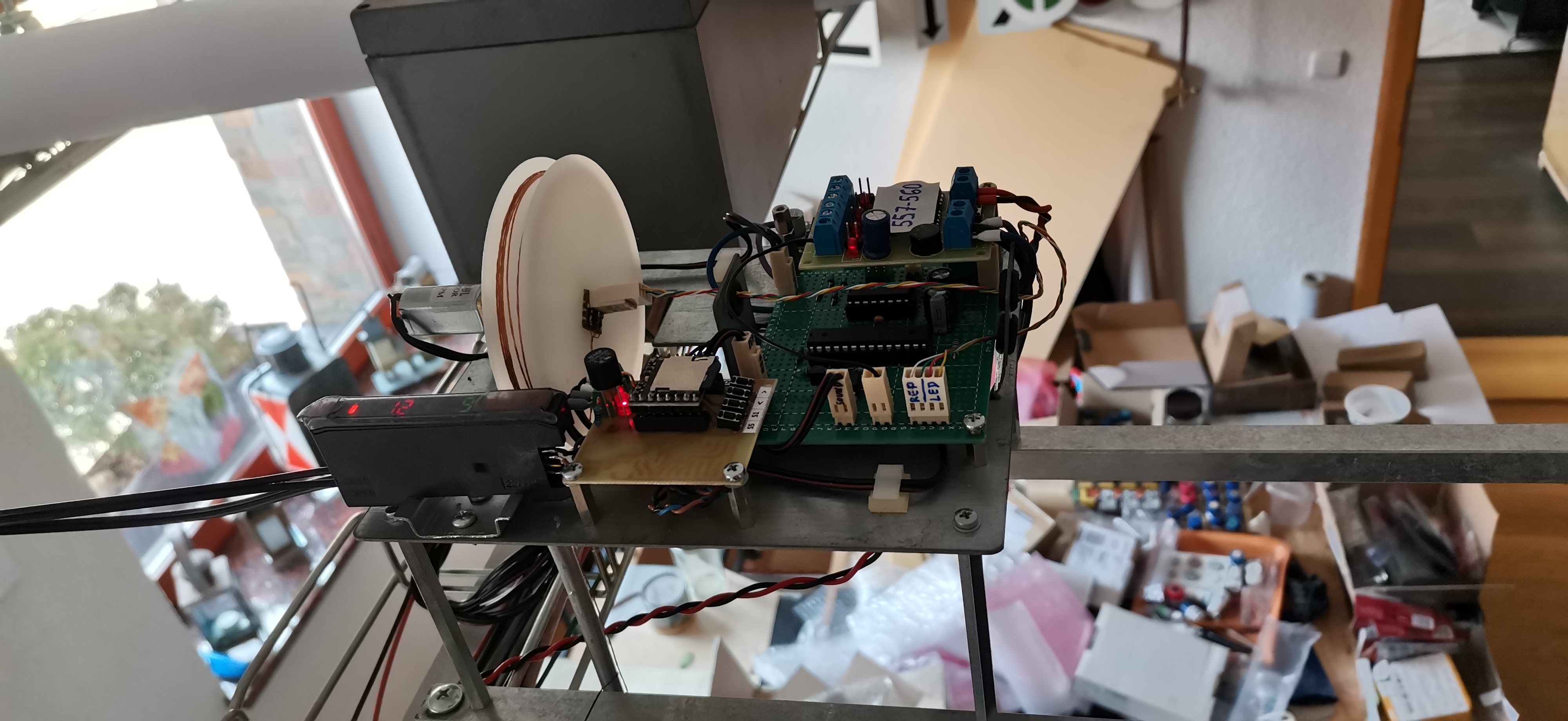

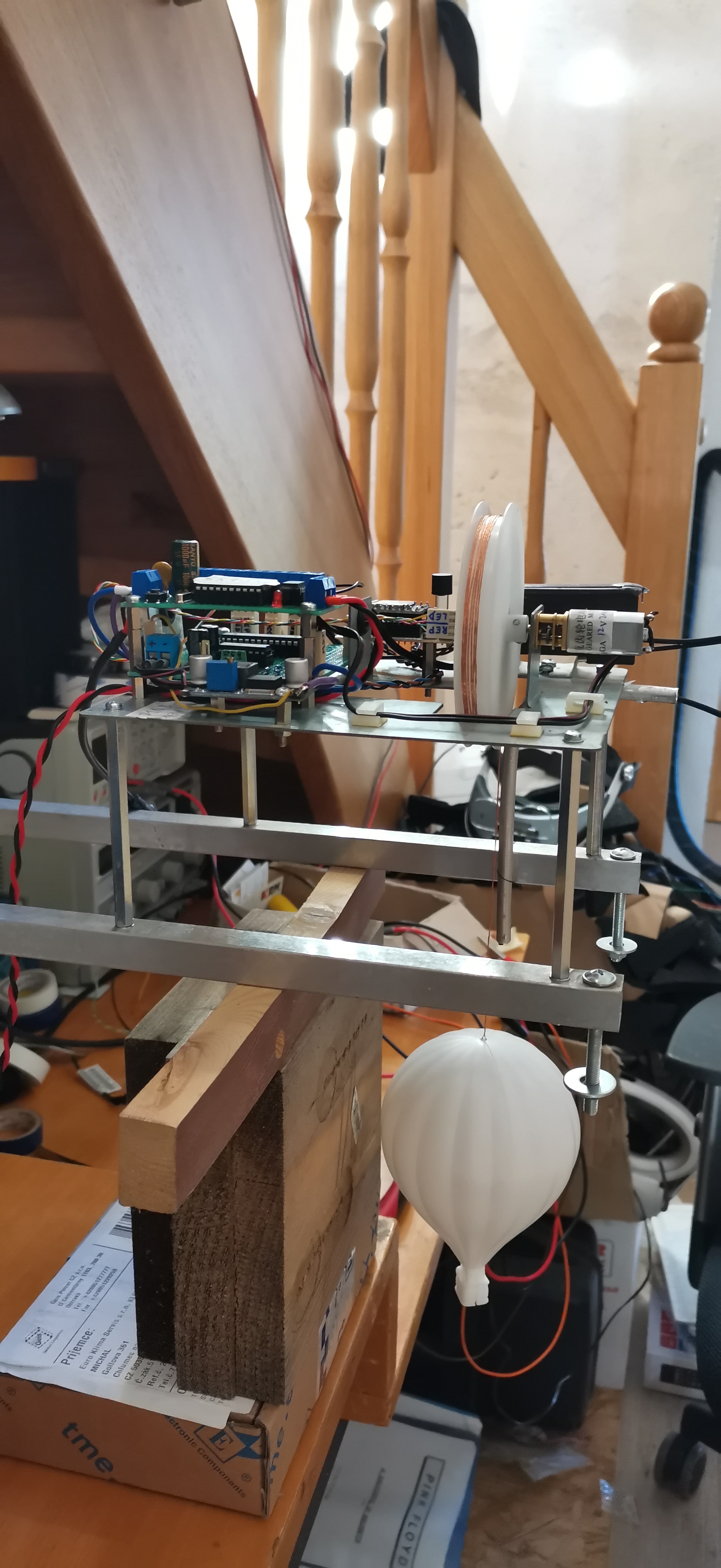

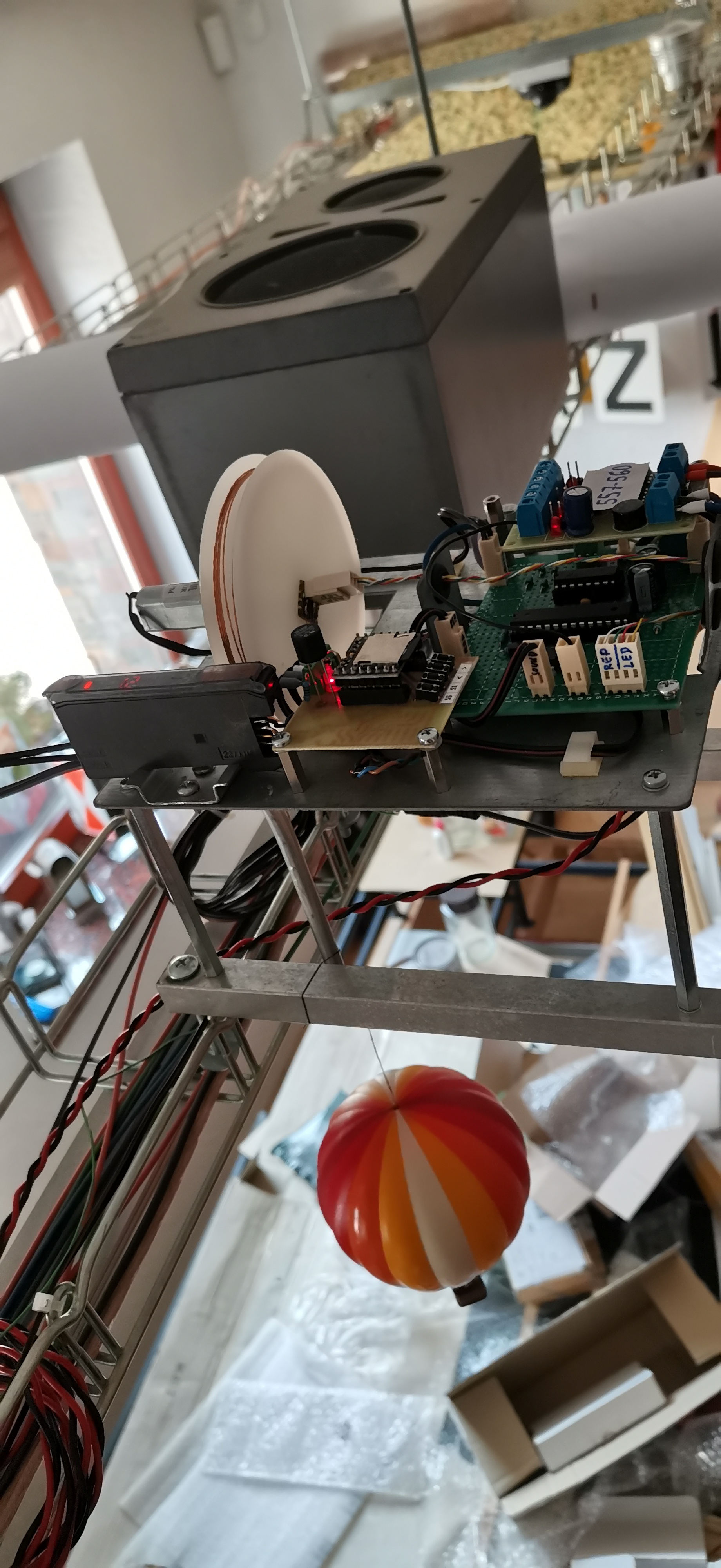

Detail mechanismu s elektronikou
Jeden ze zkušebních letů
|
Ukázka chodu mechanismu pohybu |
Celý cyklus letu balónu (6 minut)
|
Ukázka letu hotového modelu 1 |
Ukázka letu hotového modelu 2 |
Modely staveb
Komín
| Použité díly | |
| Plastikový výlisek komína ze stavebnice | |
| Kouřový generátor | Seuthe SE6E |
| Ventilátor | MF15B-05, 5 V, 15x15x5 mm |
| 4x SMD LED dioda červená | |
| 4x SMD LED dioda studená bílá | |
| Laserované díly z mosazného plechu - žebřík, pororošt | |
| Mosazný I profil 1,5x1 mm a L profil 1x1 mm | |
| Mosazný drát 0,4 mm | |
| Cu vodič lakovaný 0,2 mm | |
| Barva Agama světle šedá matná | |
| Barva Agama černá matná | |
| Barva emailová zašlý zinek | |
| Pudr Agama černý | |
| Elektronická ovládací deska se stroboskopem - svépomocná | |
| Modul stabilizátoru napětí | IN 3,2-40 VDC / OUT 1,23-35 VDC |
| DCC modul řízení | DCCdoma - Multidekodér s Attiny2313 |
| Konektory a vodiče | |
| Použité nářadí | Letovací potřeby, skalpel, bruska, štětce, pinzety, lepidlo, tmel, hadřík, smirkový papír |
| Pracnost | cca 25 hodin |
| Napájení | 12 VDC, ovládání DCC |

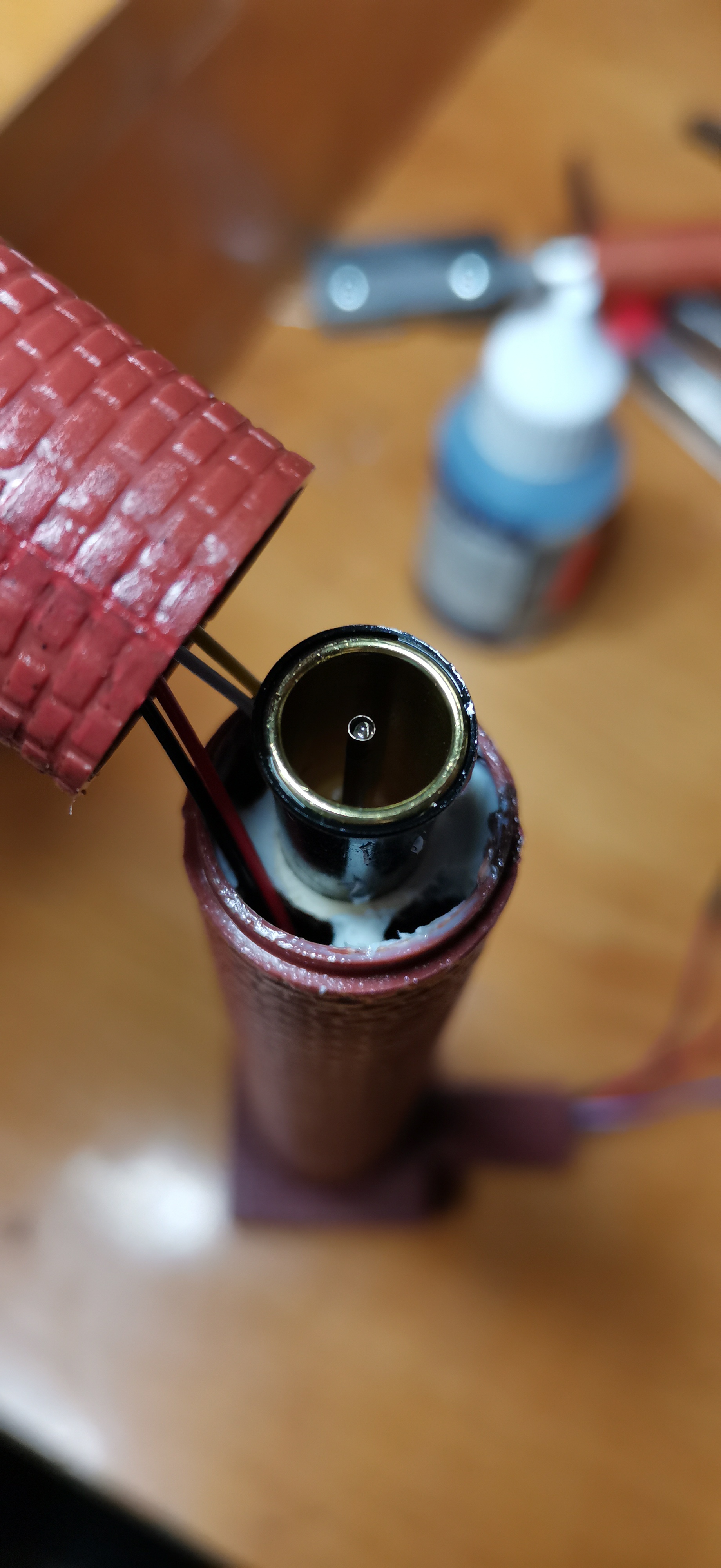

Pohled na umístění kouřového generátoru

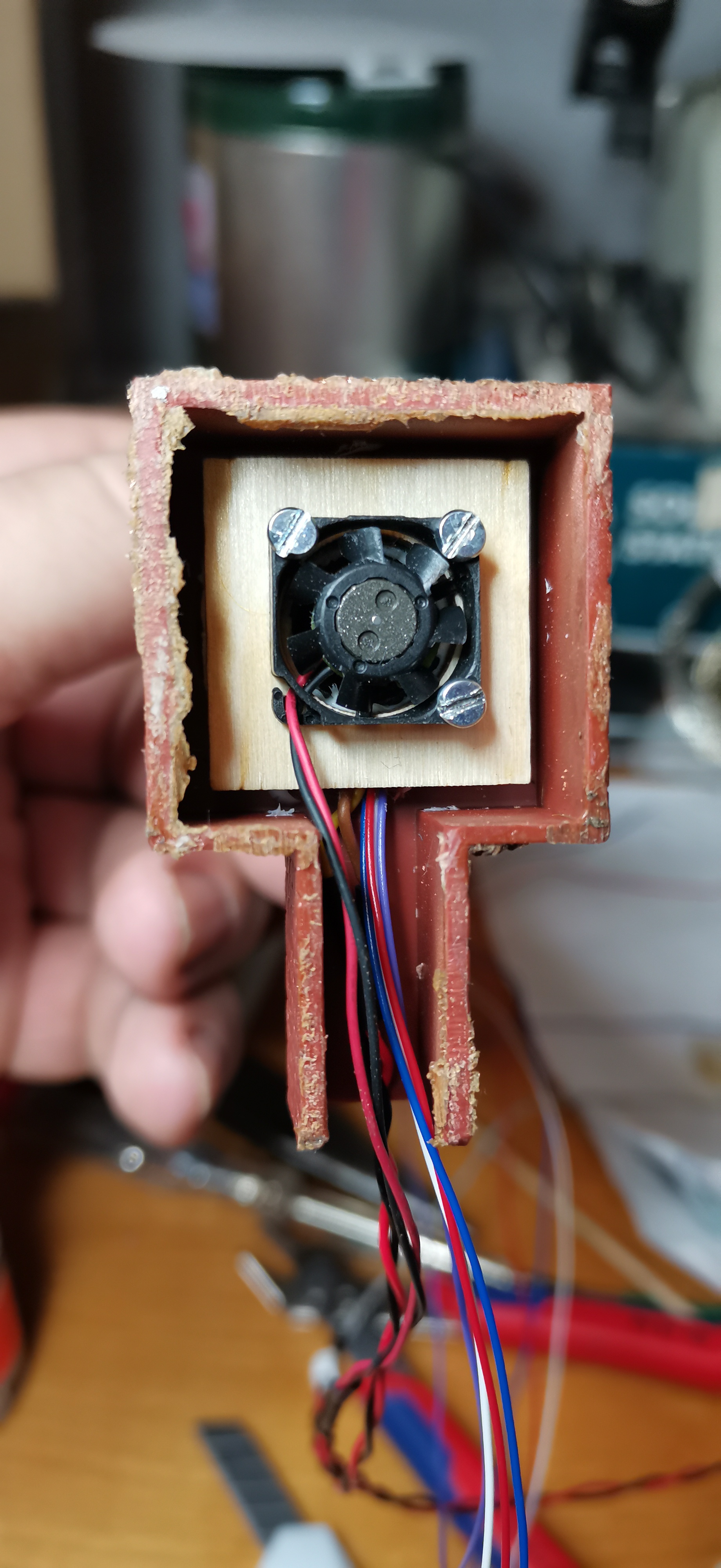

Pohled na umístění pomocného ventilátoru tahu

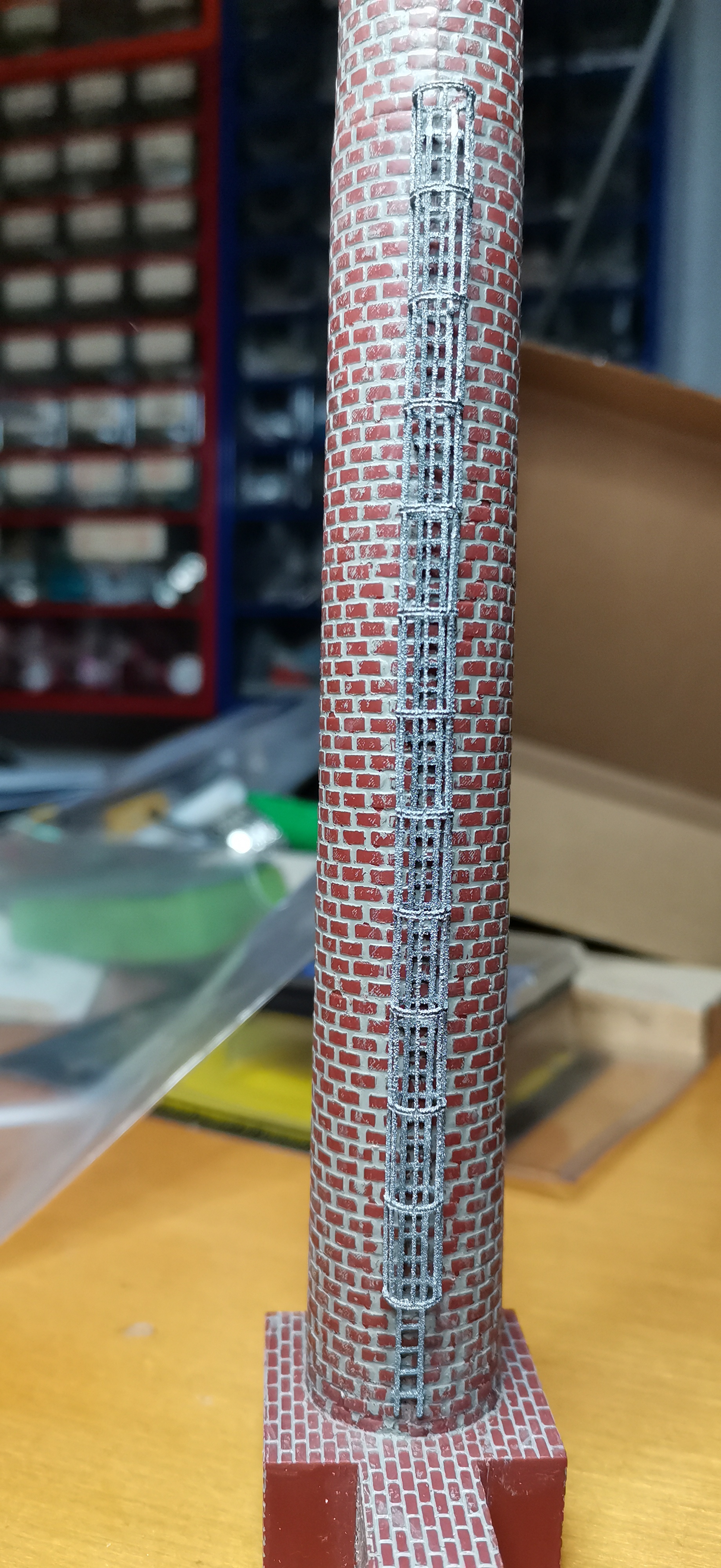

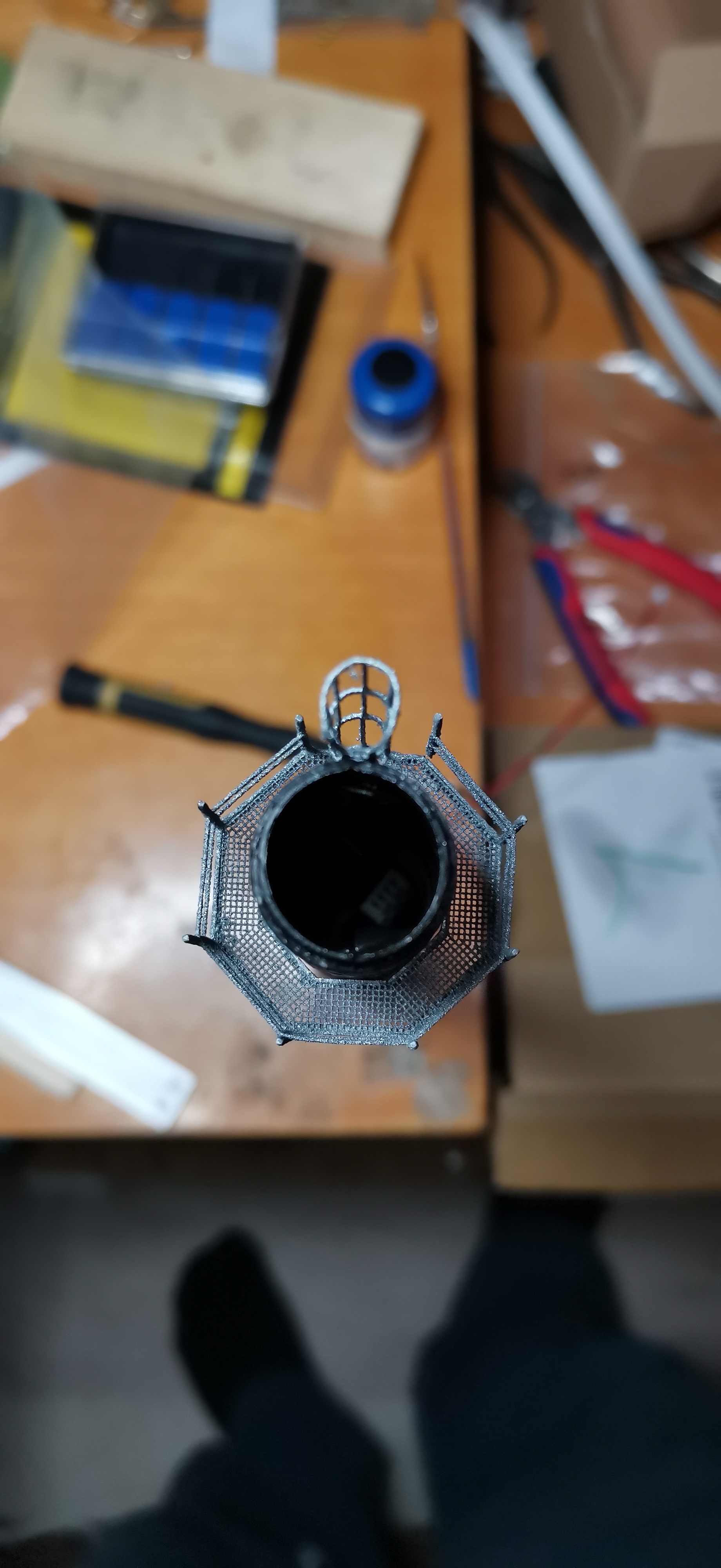

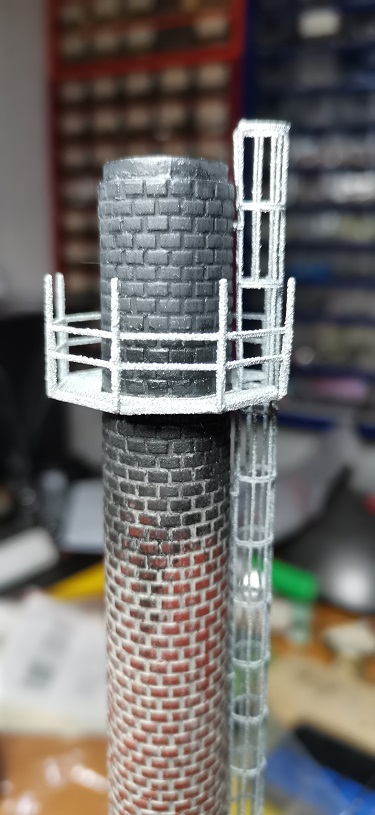

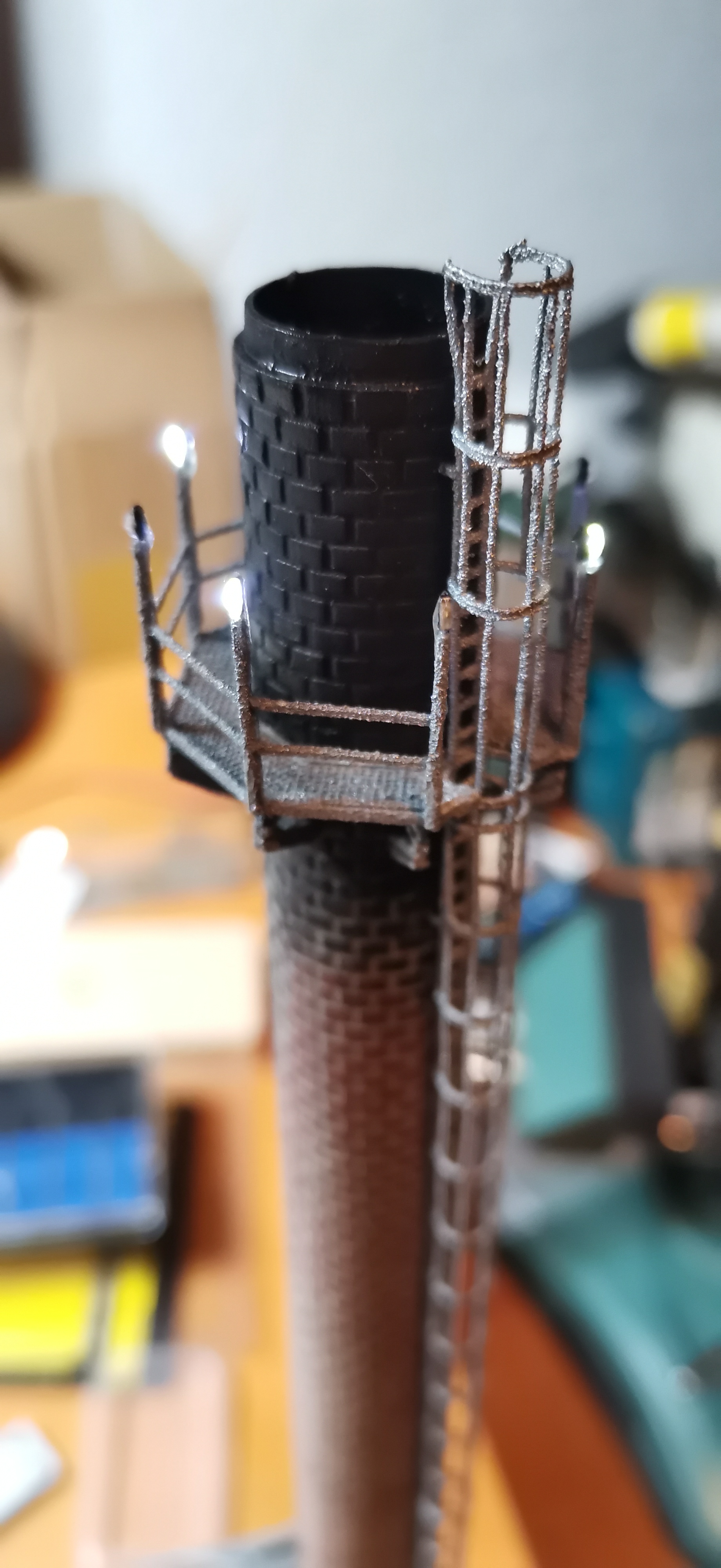

Komín – horní pohled na ochoz
Komín – boční pohled na vyústění komína s bílými stroboskopickými LED diodami

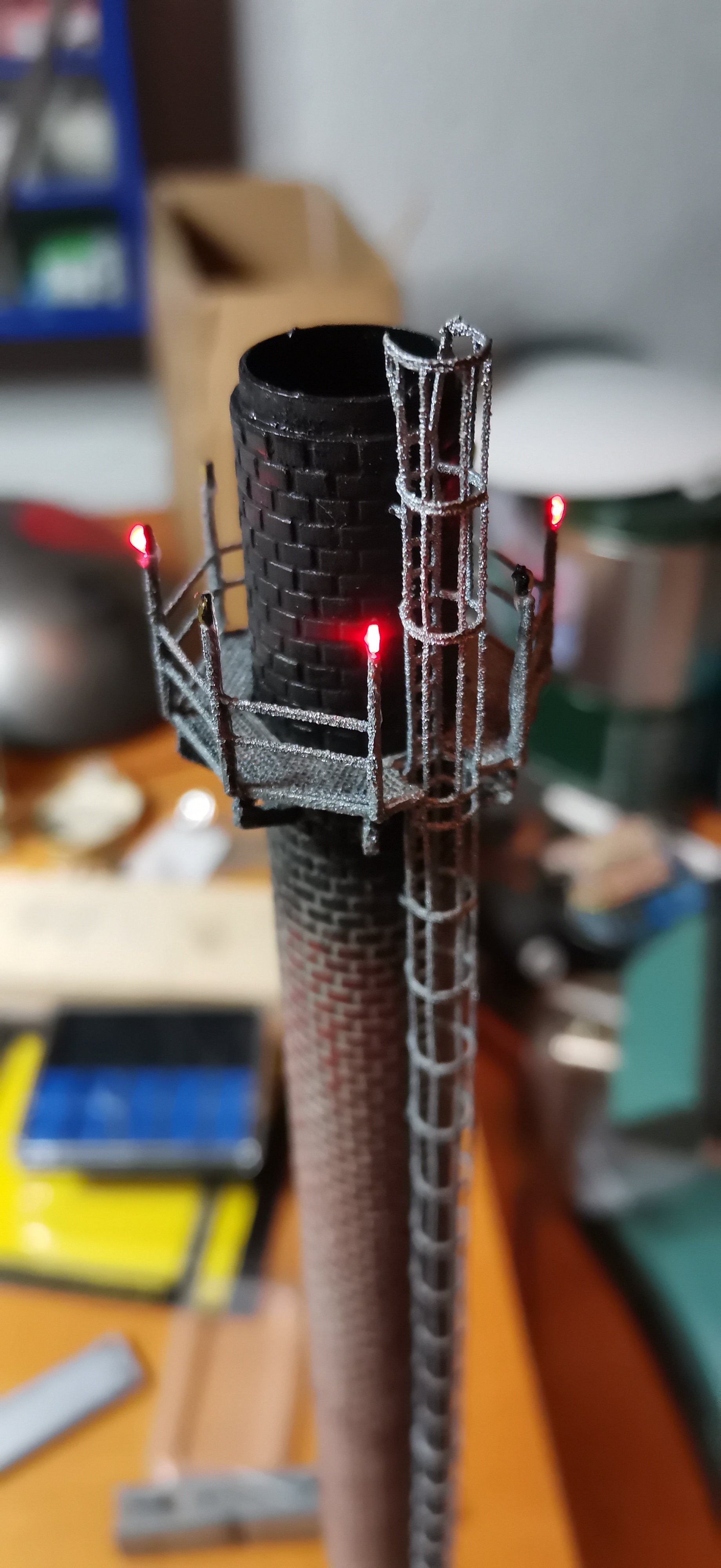

Komín – boční pohled na vyústění komína s červenými LED diodami

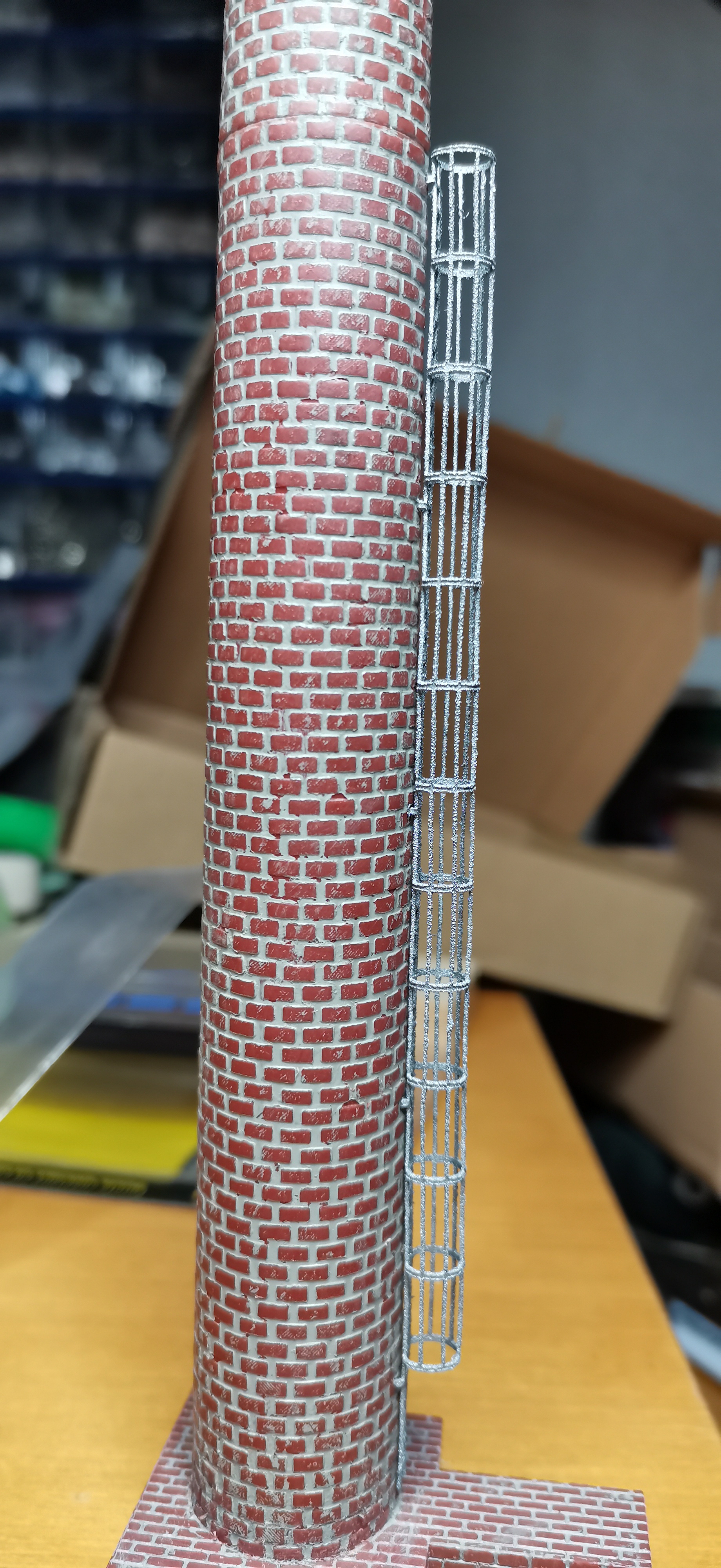

Komín – spodní část komína má již instalovaný žebřík
Komín – spodní část komína má již instalovaný žebřík

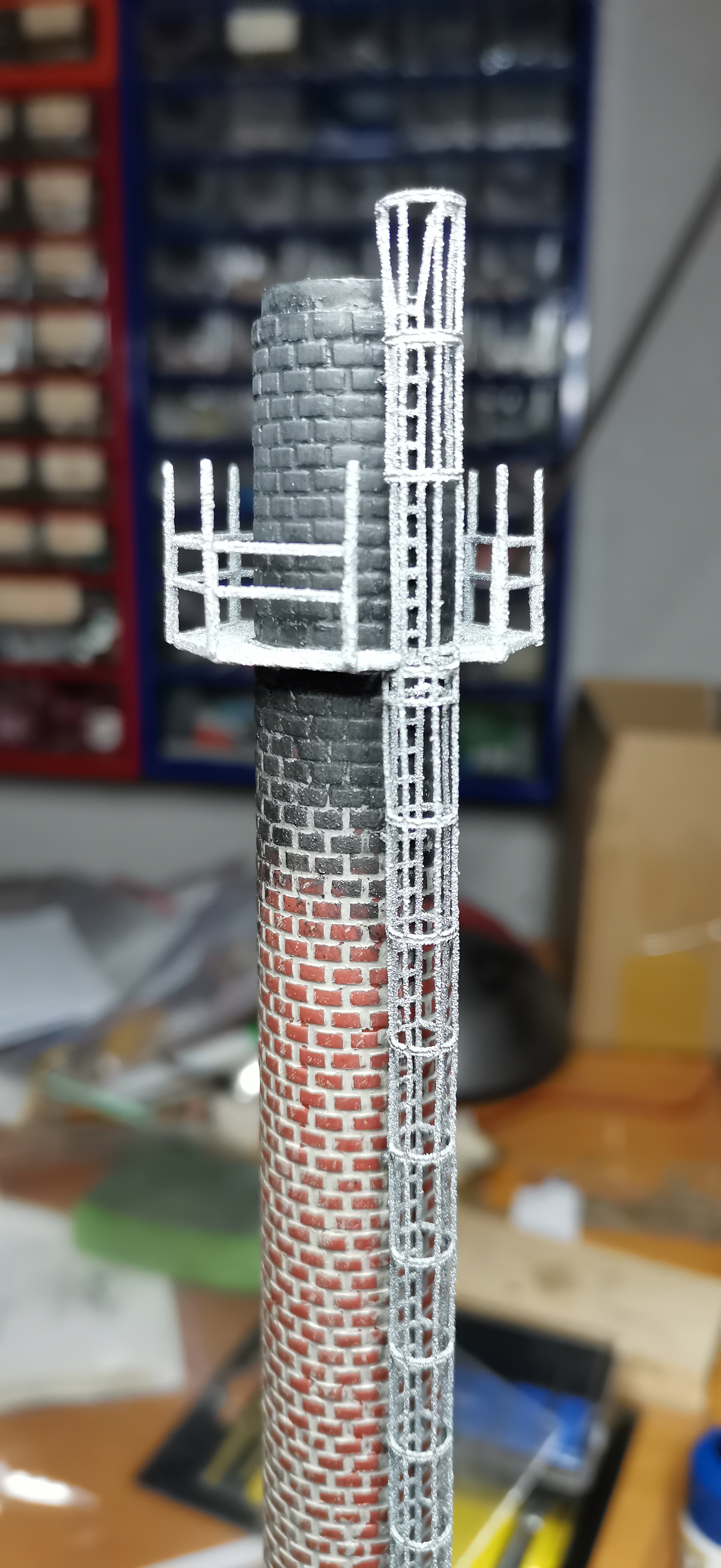

Komín – horní část komína – instalace žebříku a ochozu, vzájemné pasování

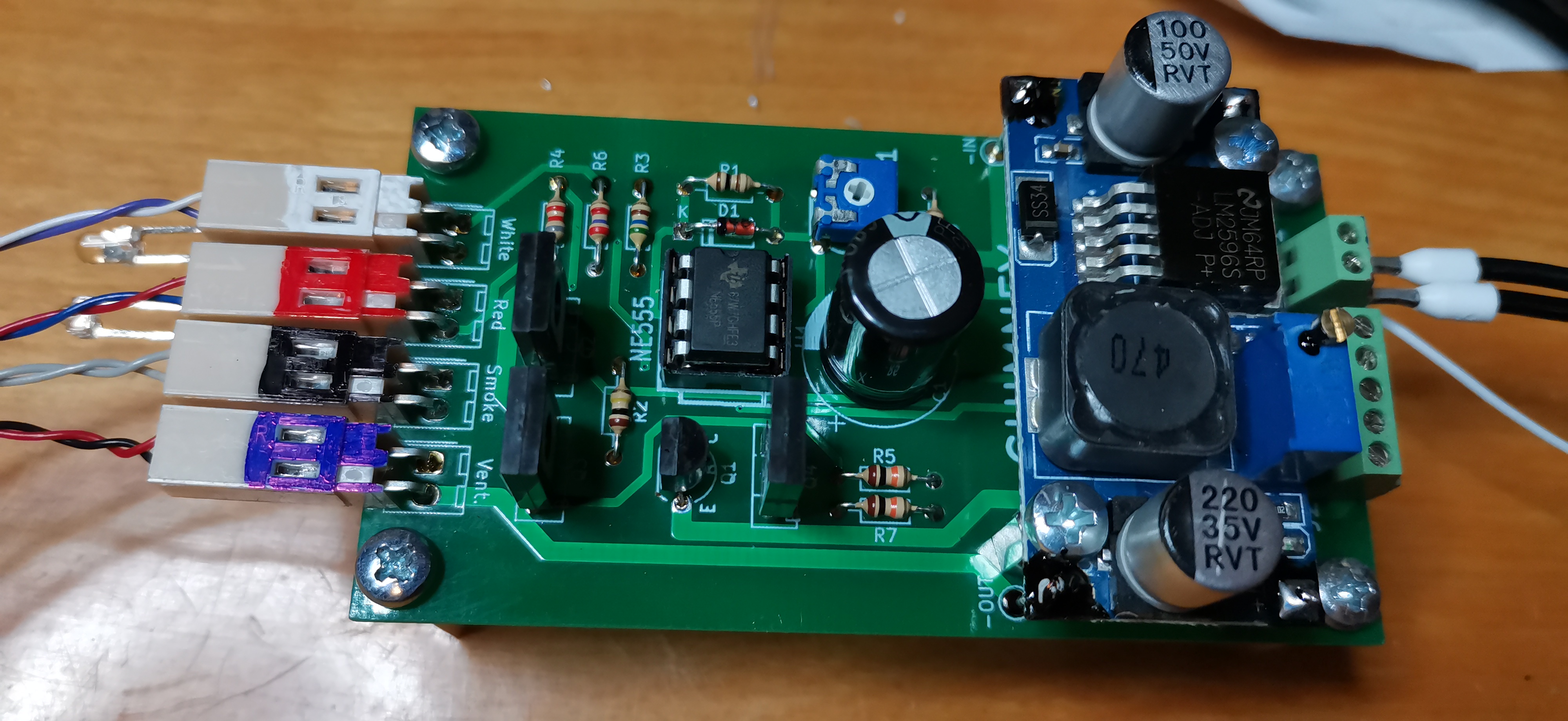

Komín – vlastnoručně vyrobený elektronický modul řízení efektů komína – bílá stroboskopická LED, červená LED, kouřový generátor a nucený tah komínu (pro lepší vizuální efekt vycházejícího kouře)

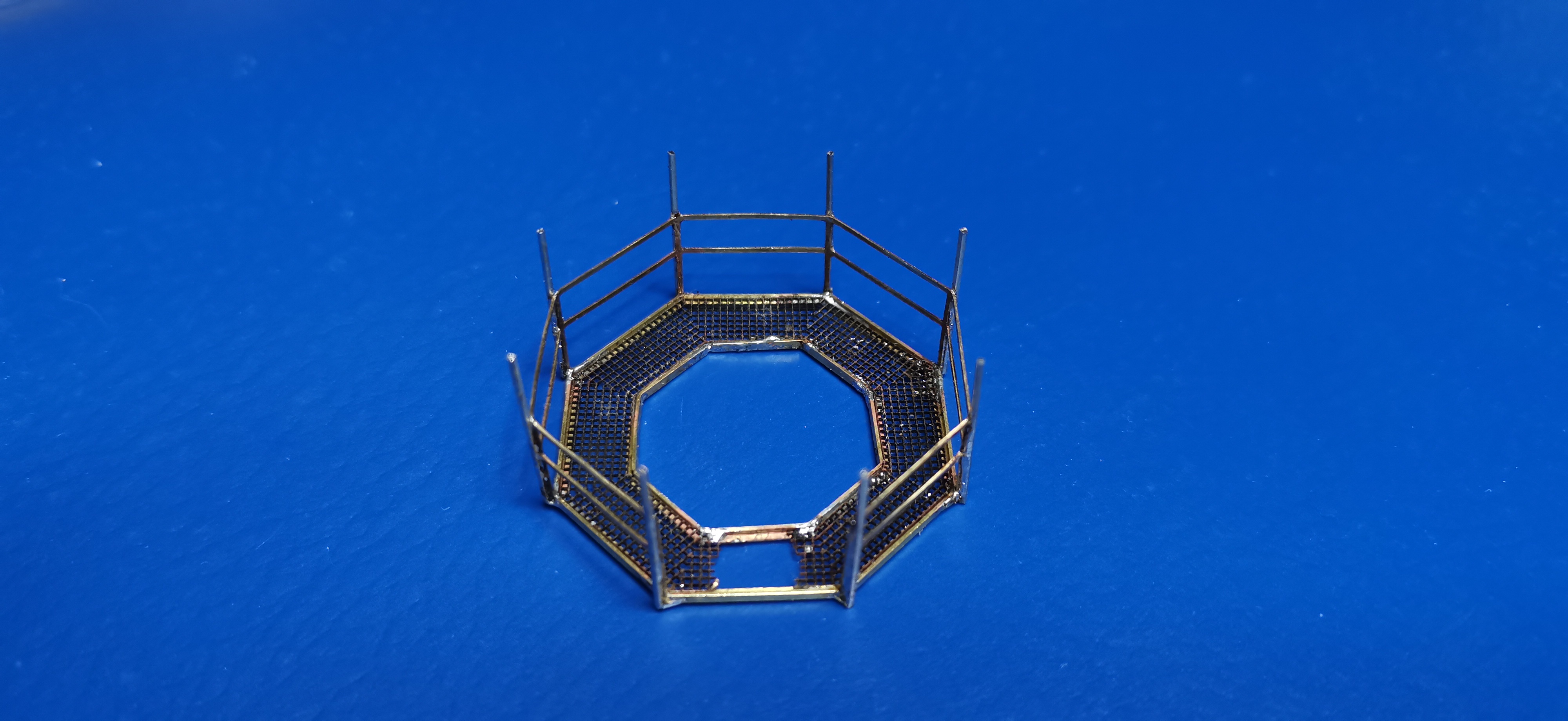

Komín – výroba ochozu z vlastnoručně vyrobeného výpalku do mosazné manžety

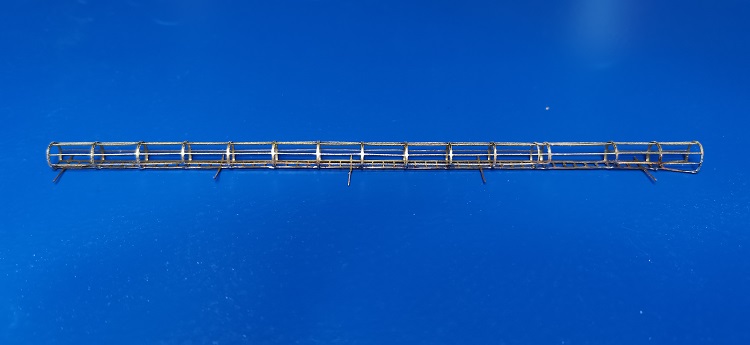

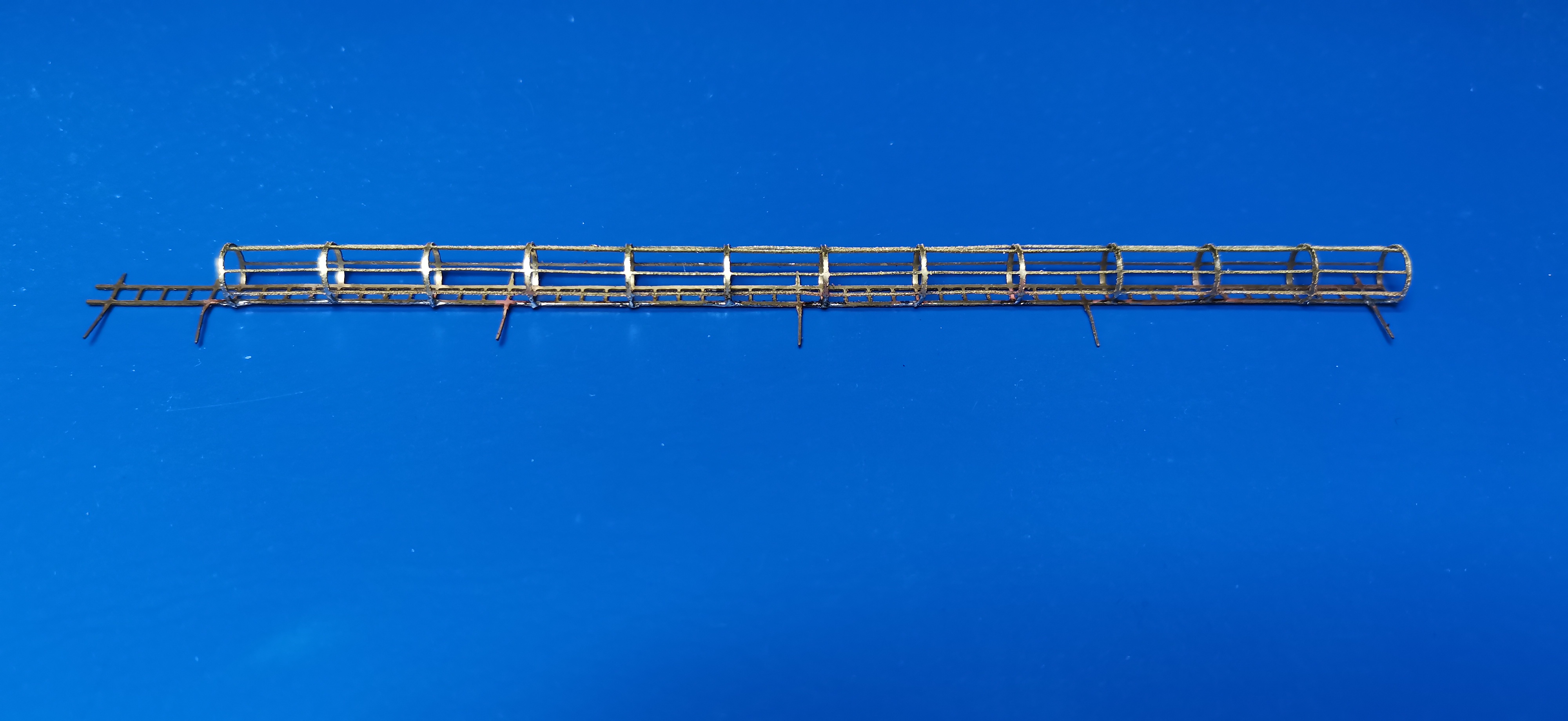

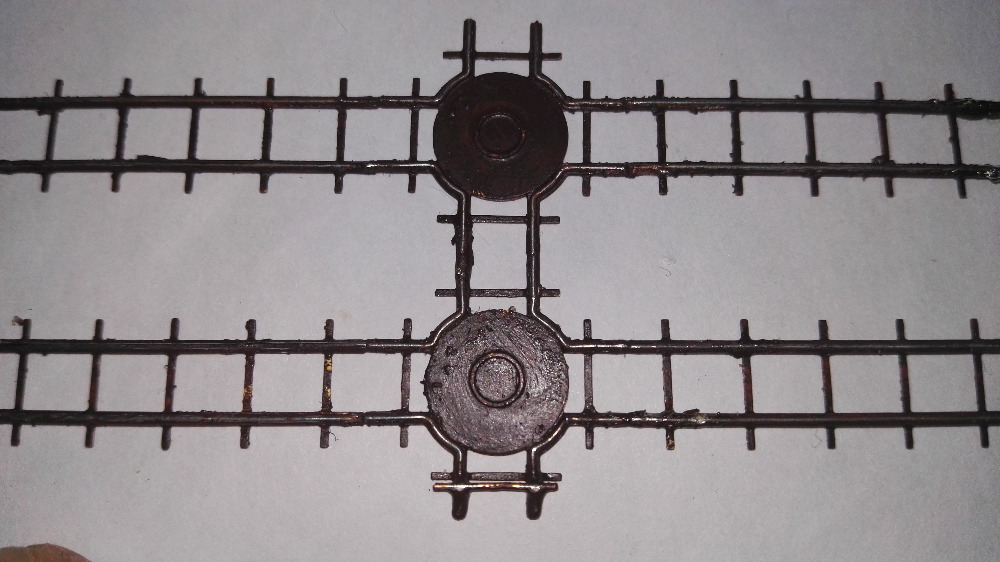

Komín – výroba žebříku (spodní část) z vlastnoručně vyrobeného výpalku do mosazné manžety

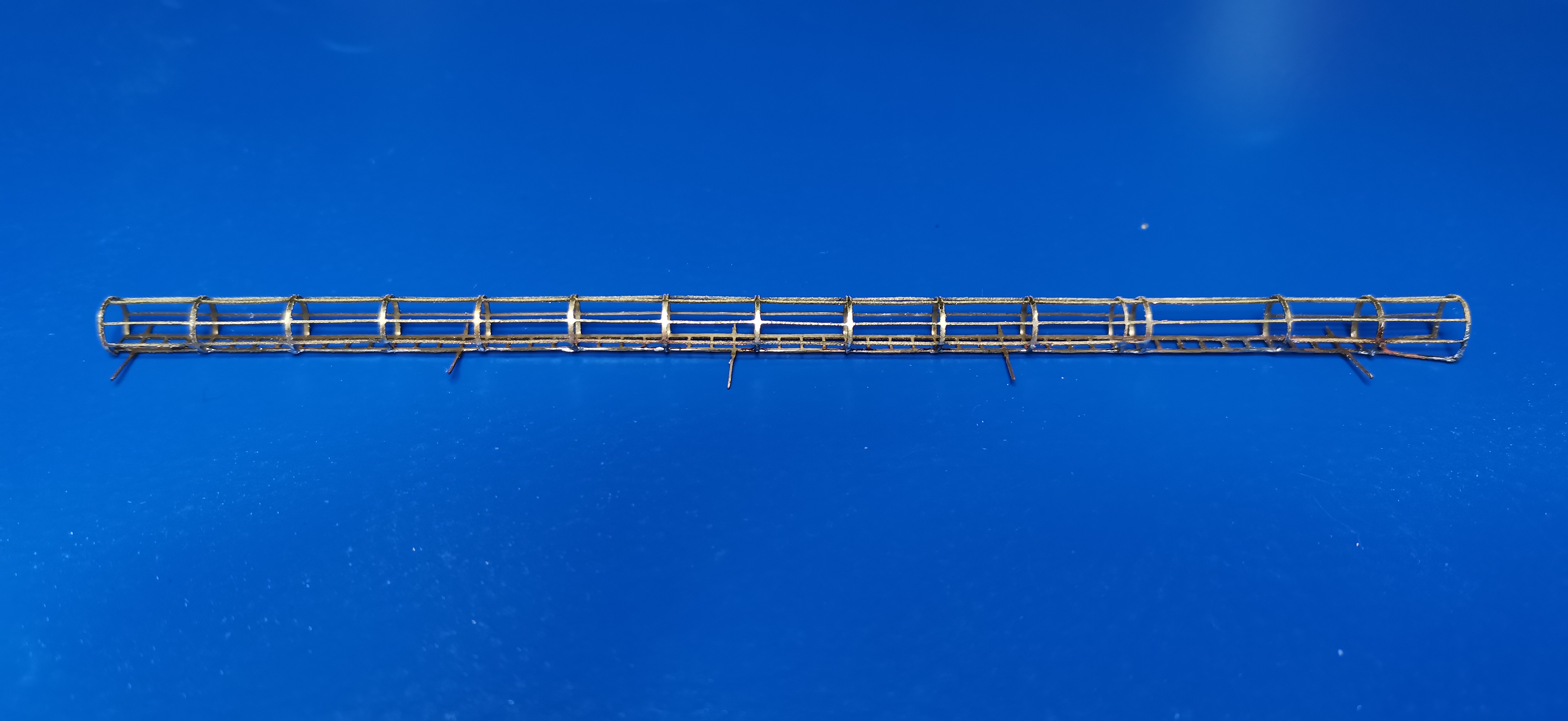

Komín – výroba žebříku (horní část) z vlastnoručně vyrobeného výpalku do mosazné manžety
Komín |
Komín |
Komín |
Vodojem
| Použité díly | Stavebnice vodojemu | Auhagen 13272 |
| Lampa venk. osvětlení | 1 ks JM Detail LI-TT-401-Y | |
| Led pásek vnitřního osvětlení | 4x 3 moduly po třech LED diodách | |
| SMD LED diody | teplá bílá 6 ks | |
| Hliníkový čtvercový jekl | 10x10 mm | |
| Vodiče, barva Agama, lepidlo, konektory, pájecí materiál, rezistory | ||
| Použité nářadí | Nůžky, zalamovací nůž, štípací kleštičky, pilník, smirkový papír, štětec, páječka, ztužidla, skřipce, vrtáčky, vrtačka |
| Pracnost | cca 8 hodin |
| Napájení | 12 VDC |

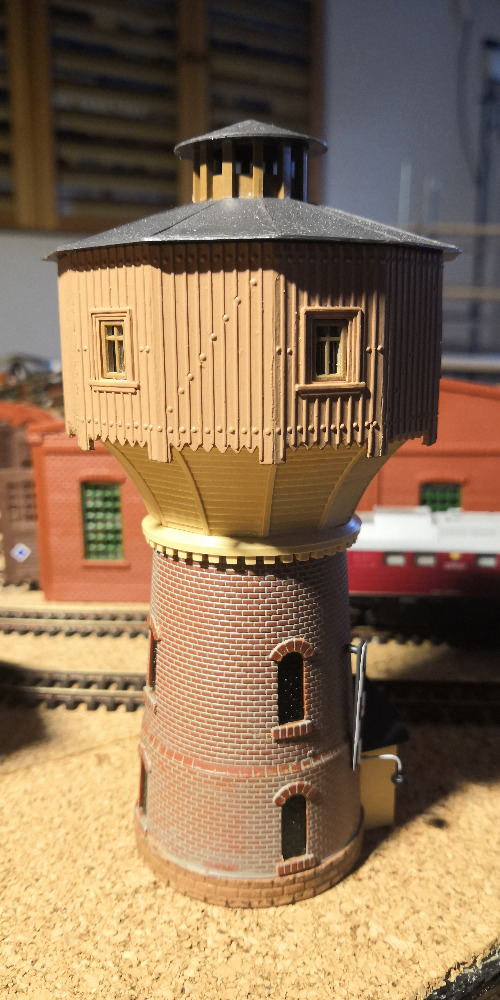

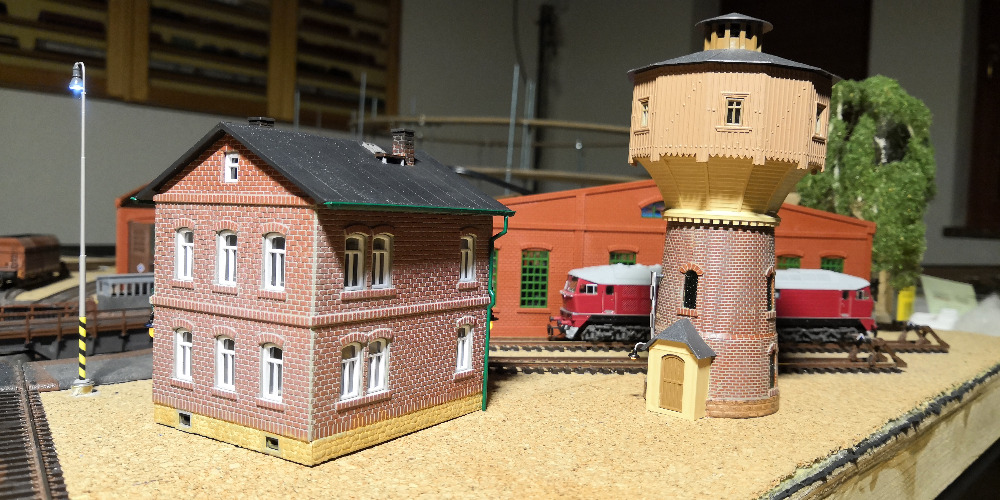

Vodojem
Vodojem

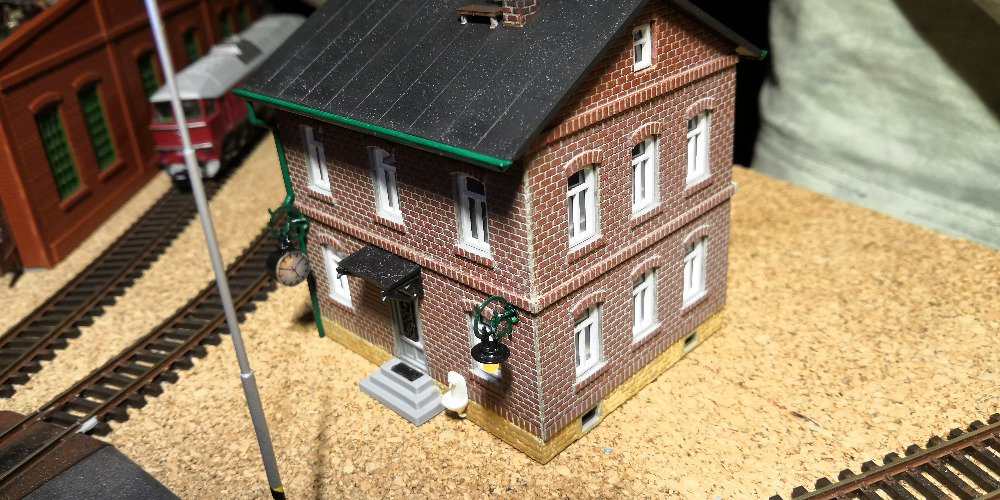

Správa depa
| Použité díly | Stavebnice správy depa | Auhagen 13287 |
| Lampa venk. osvětlení | 2 ks PZ Model | |
| Venkovní hodiny osvětlené | 1 ks PZ model | |
| Zářivková tělesa | 6 ks JM Detail LI-TT-500-W | |
| SMD LED diody | teplá bílá 5 ks | |
| Stavebnice nábytku (2 ks) | 3 ks Igra Model 130022 | |
| Stavebnice prac.stolu (2 ks) | 1 ks ESP 19346 | |
| Kovová skříň (3 ks) | 2 ks ESP 19342 | |
| Figurky | Noch 47402 | |
| Květiny | Noch 14062 | |

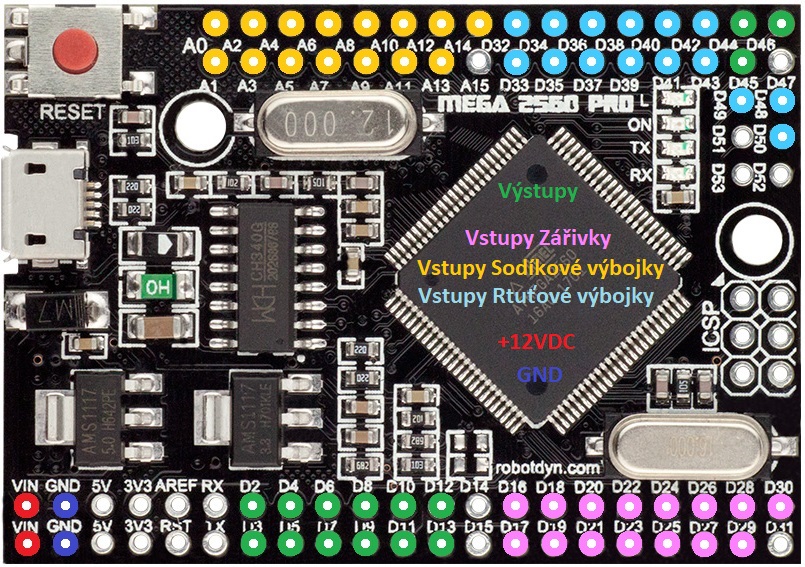

| Řízení efektů osvětlení | Atmega 2560 PRO | |
| Vodiče, barva Agama, lepidlo, konektory, pájecí materiál, rezistory, plastová trubička, papír různé tvrdosti | ||
| Použité nářadí | Nůžky, zalamovací nůž, štípací kleštičky, pilník, smirkový papír, štětec, páječka,
ztužidla, skřipce, vrtáčky, vrtačka, pilka Počítač pro nákres stěn a podlah interiéru, tisk doplňků |
| Pracnost | 60 hodin |
| Napájení | 12 VDC |

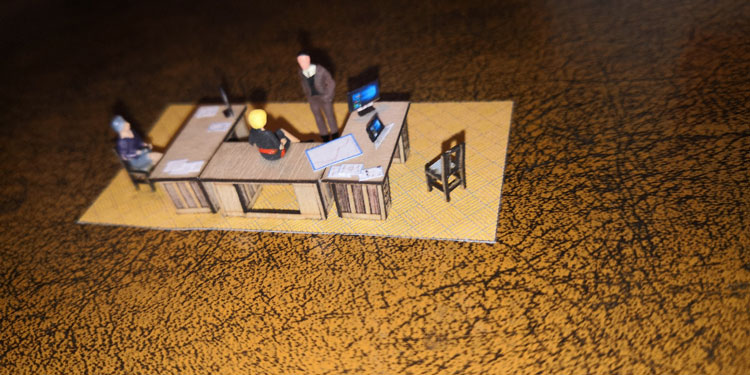

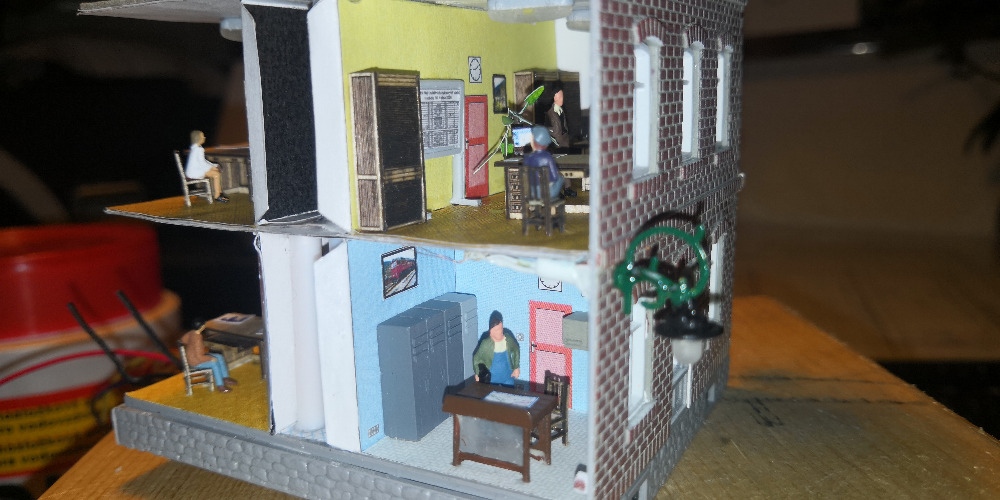

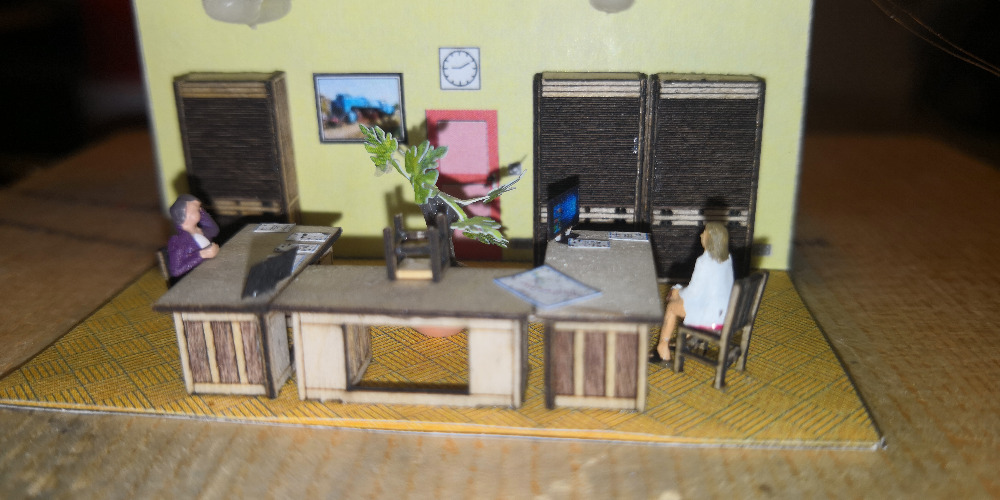

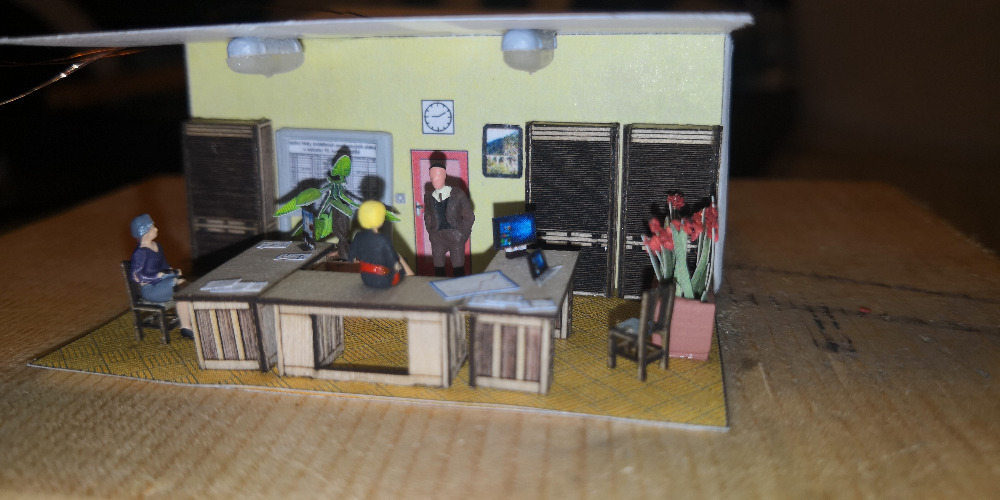

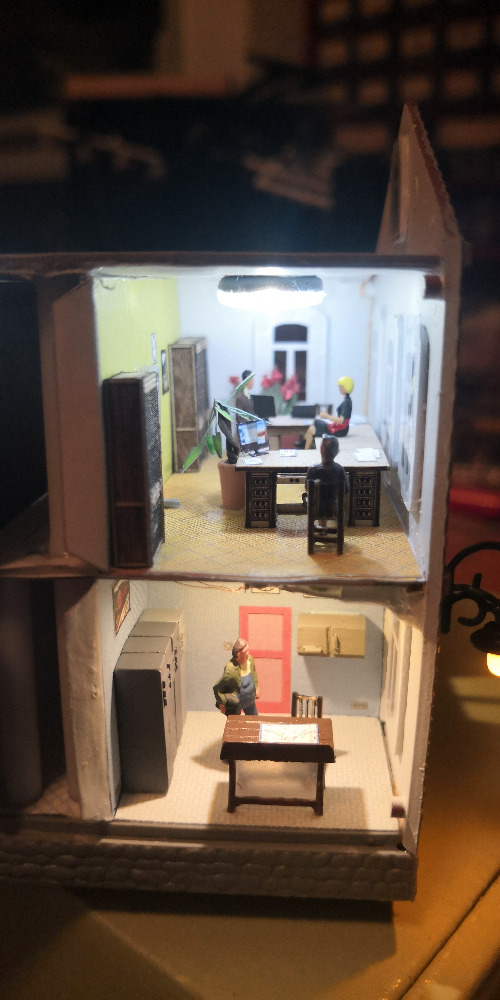

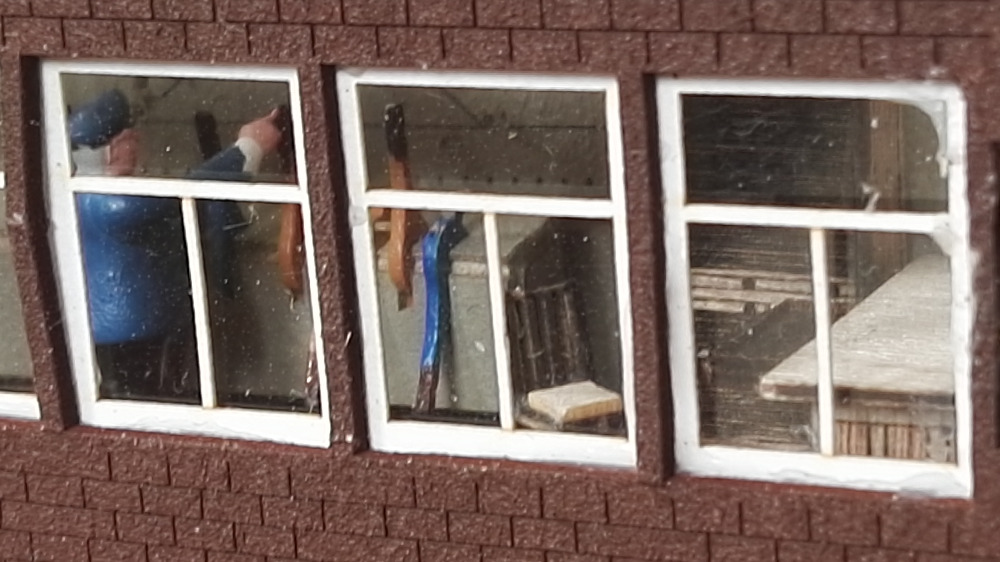

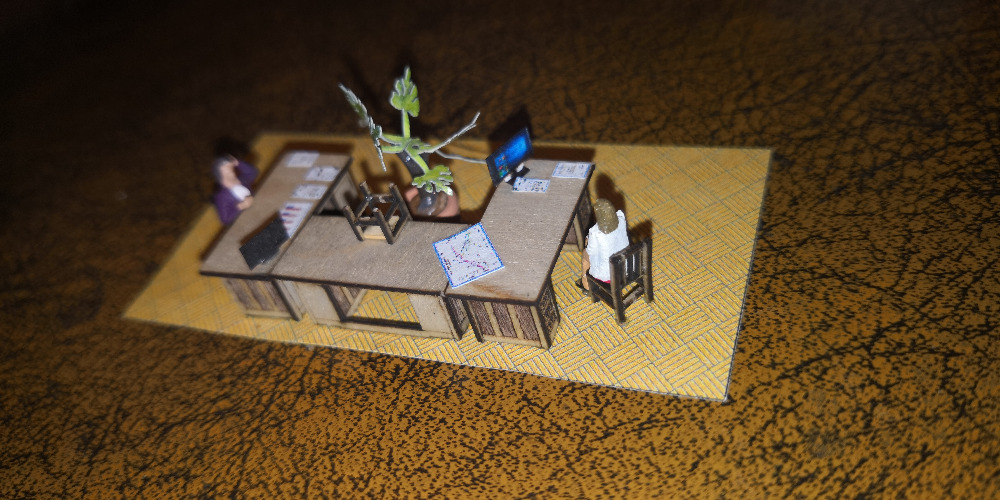

Správa depa – výroba vnitřního vybavení jedné z místností – kancelář
Správa depa
Správa depa
Správa depa – výroba vnitřního vybavení jedné z místností – kancelář

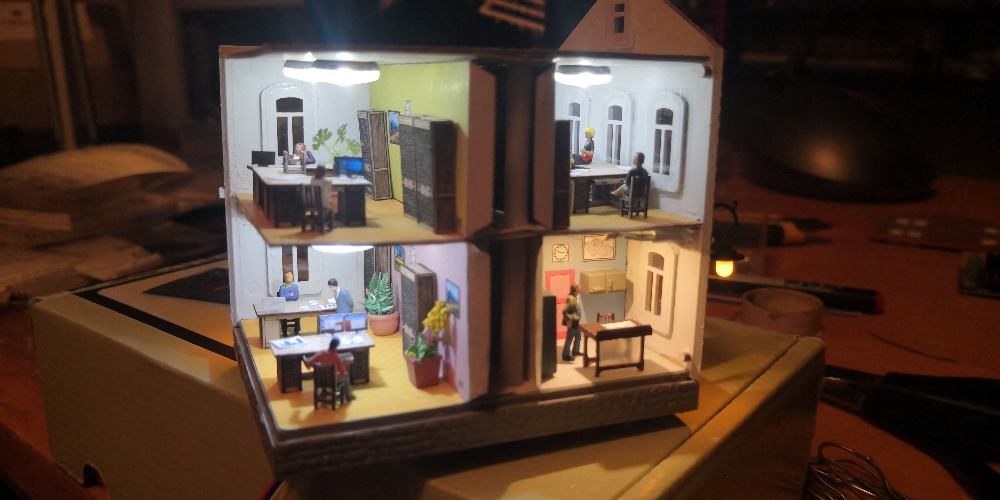

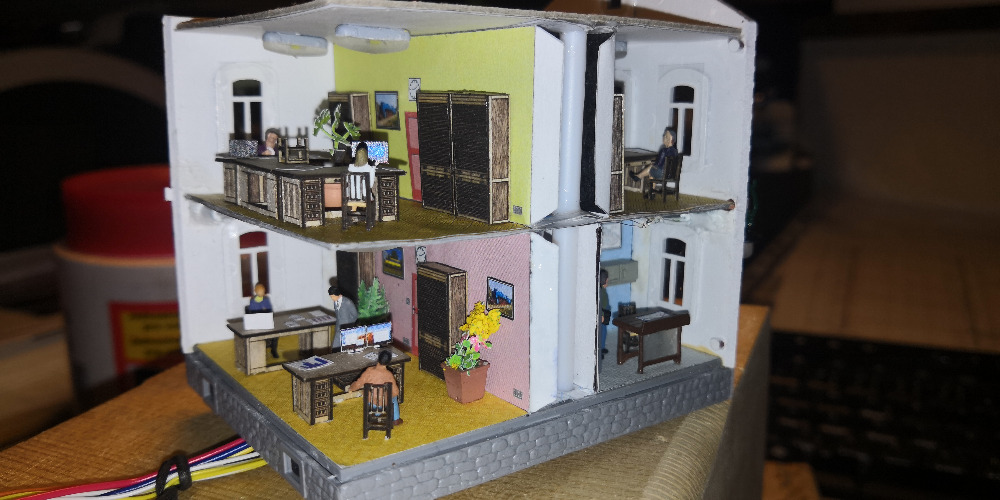

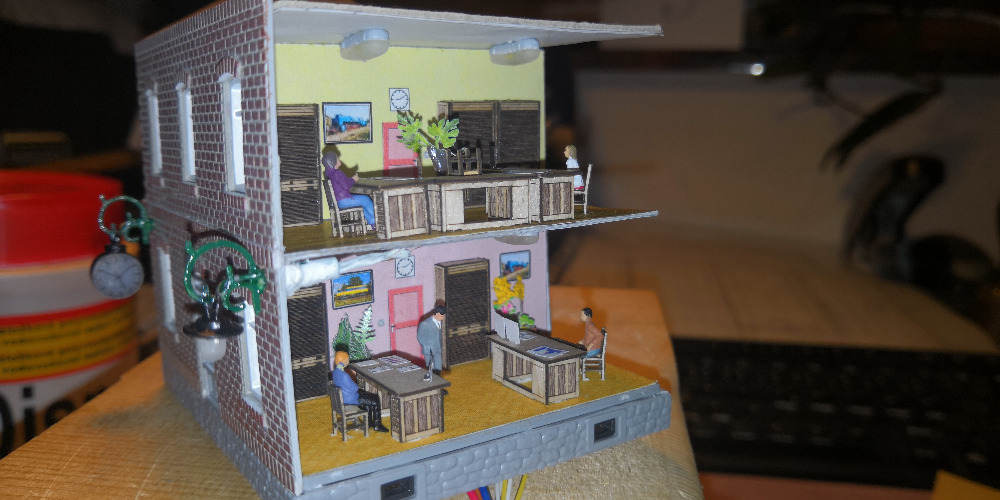

Správa depa – boční pohled na vnitřní vybavení budovy před nalepením obvodových stěn
Správa depa – boční pohled na vnitřní vybavení budovy před nalepením obvodových stěn
Správa depa
Správa depa – výroba vnitřního vybavení jedné z místností – kancelář
Správa depa – boční pohled na vnitřní vybavení budovy před nalepením obvodových stěn
Správa depa – boční pohled na vnitřní vybavení budovy před nalepením obvodových stěn
Správa depa
Správa depa – výroba vnitřního vybavení jedné z místností – kancelář
Správa depa – boční pohled na vnitřní vybavení budovy před nalepením obvodových stěn

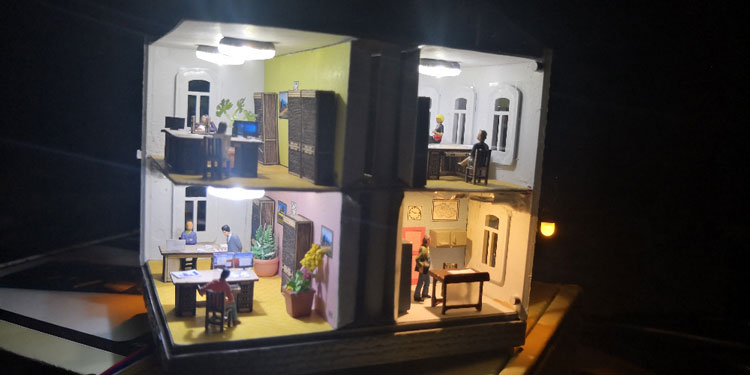

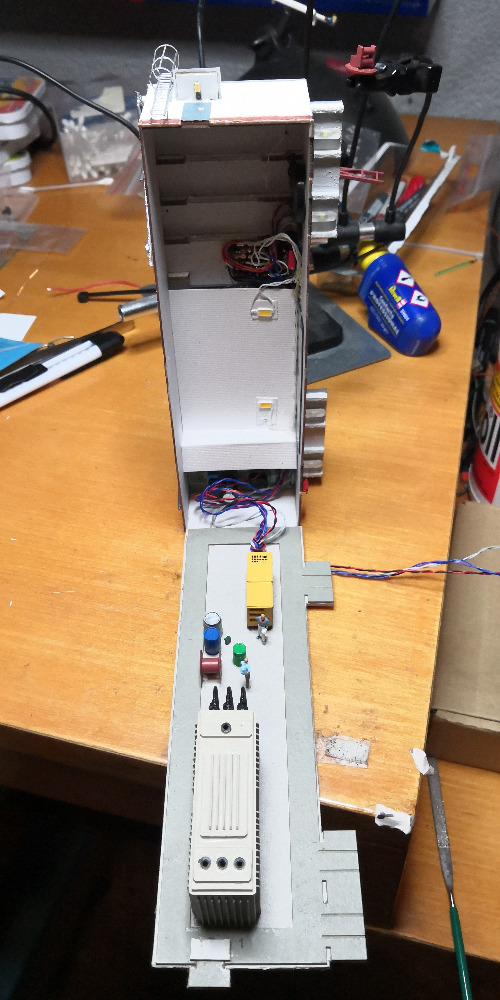

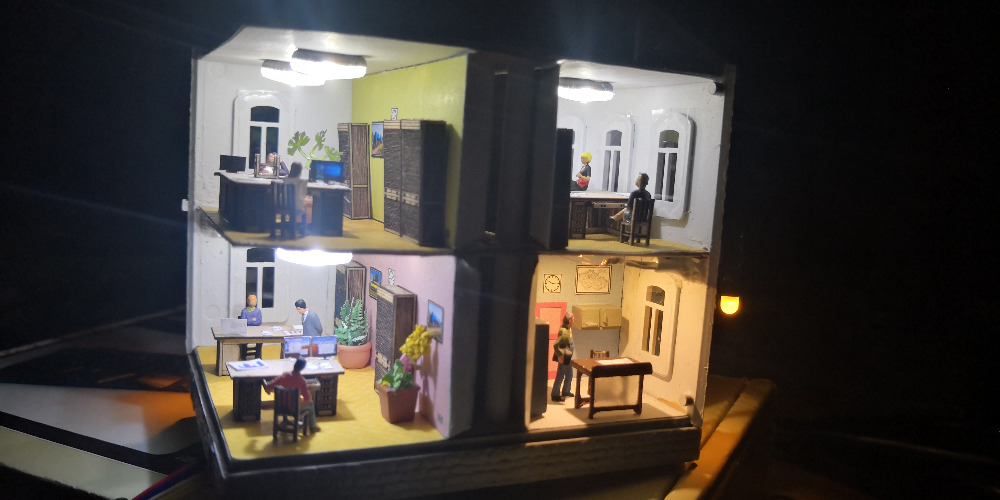

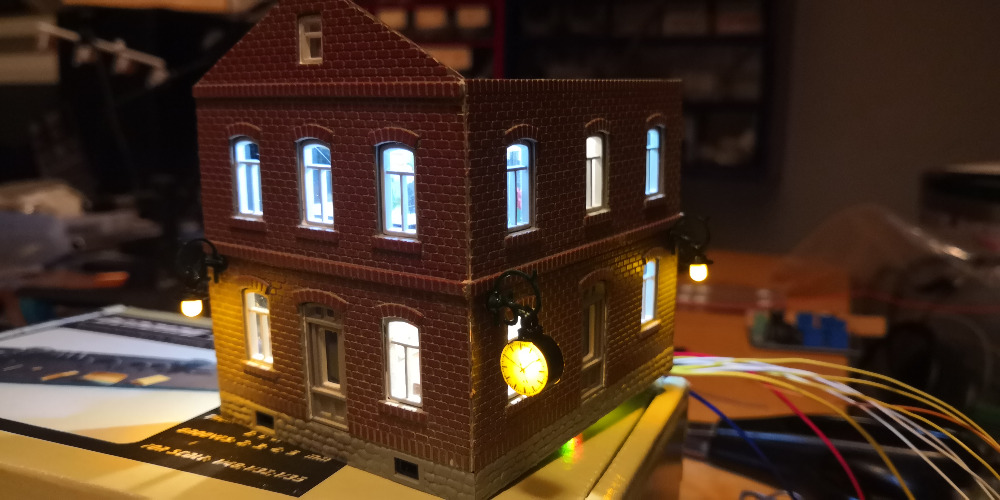

Správa depa – ukázka nočního osvětlení budovy. Budovu řídí mikroprocesorová jednotka umístěná ve „sklepení“ budovy, která simuluje zářivkové či sodíkové výbojky. Jednotlivé vodiče ke světlům jsou vedeny stoupačkou uvnitř budovy i do druhého patra. Světelné efekty jsou řízeny počítačem přes DCC spínací dekodér.

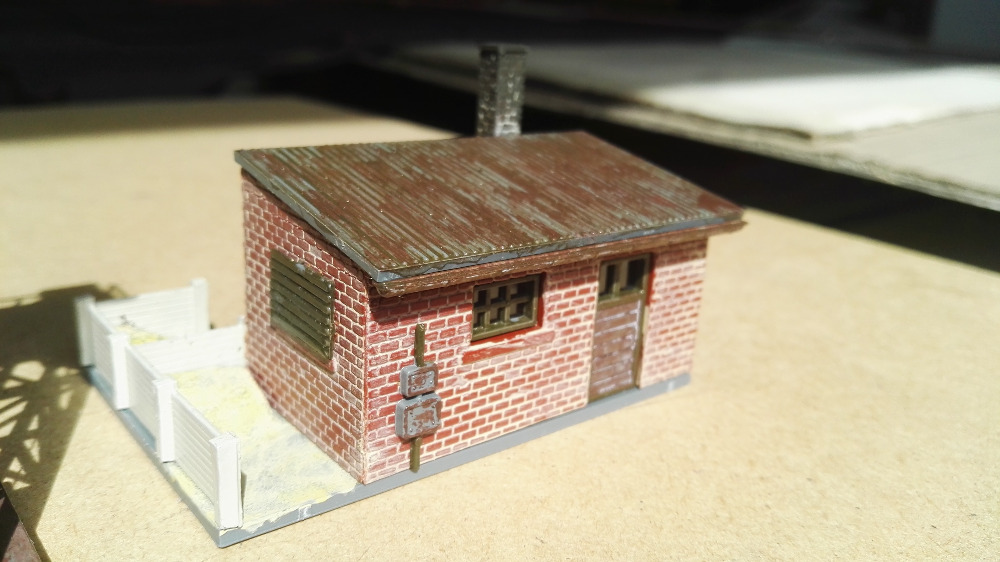

Trafostanice
| Použité díly | Stavebnice trafostanice Vršovice | KB Model LAS4031 |
| Zářivková tělesa | 4 ks JM Detail LI-TT-500-W | |
| SMD LED diody | teplá bílá 3 ks | |
| Led dioda miniaturní oranžová | průměr 1,8 mm | |
| Led dioda miniaturní červená | blikající, průměr 1,8 mm | |
| Stavebnice trafa | Malá železnice TT23025.01 | |
| Stavebnice agregátu AC21 | DH loko DH120AC21XX | |
| Doplněk - střešní krytina | Auhagen 52417 | |
| Doplněk - okap | KB model LAS4905 | |
| Doplněk - dešťový svod | Igra model 150001 | |
| Figurky | Noch 47402 | |
| Sudy na naftu a na vodu | Auhagen 42556 | |
| Kanystry | Igra model 160006 | |
| Reproduktor | průměr 20 mm, 80 hm, 0,5 W | |
| Jazýčkový magnetický spínač | pro aktivaci programovacího režimu z vnějšku | |
| Řízení efektů osvětlení | Atmega 2560 PRO | |
| Modul náhodného spínání osvětlení | STE 016 DCC-ED1 House | |
| Vodiče, barvy Agama, lepidlo, tmel, konektory, drát průměr 1,2 mm, pájecí materiál, rezistory, plastová trubička, papír různé tvrdosti | ||
| Použité nářadí | Nůžky, zalamovací nůž, štípací kleštičky, pilník, smirkový papír, štětec, páječka,
ztužidla, skřipce, vrtáčky, vrtačka, pilka Počítač pro nákres stěn a podlah interiéru, tisk doplňků |
| Pracnost | cca 20 hodin |
| Napájení | 12 VDC |
Trafostanice – celkový pohled na vnitřní výbavu

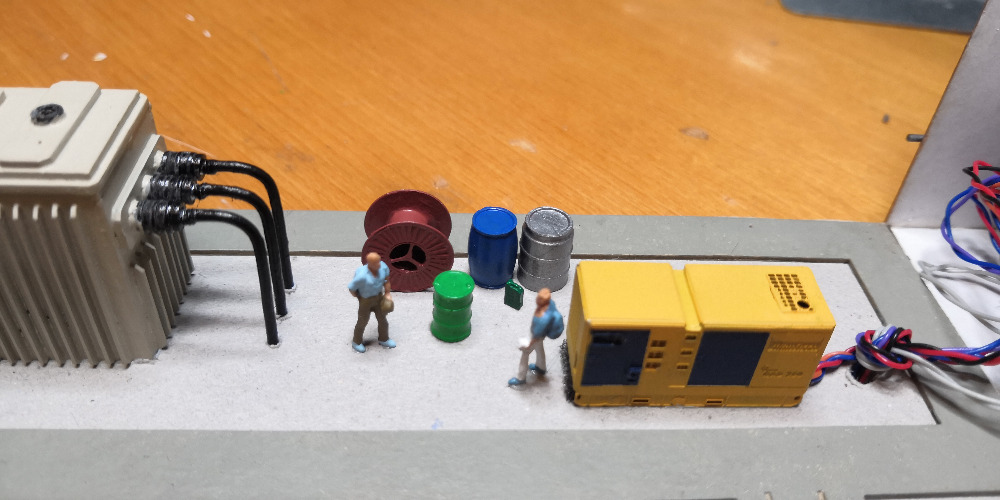

Trafostanice – detailní pohled na generátor, trafo, pár sudů s naftou a dva nicnedělače
Trafostanice – nová budova a už ji někdo zničil. Viník neznámý a zřejmě je to každýmu úplně jedno/h3>
Trafostanice – pohled na umístění v kolejišti
Trafostanice – pohled na umístění v kolejišti
Starý větrný mlýn
| Použité díly | Stavebnice mlýna | Bubi Model 60003 |
| Elektromotorek s převodovkou GW12GA | 12 VDC, 9 rpm | |
| Mikrospínač pro spouštění zvuku | ||
| Modul řízení napětí 2 ks | IN 3,2-40 VDC / OUT 1,23-35 VDC | |
| Reproduktor | 8 Ohm, 0,1 W | |
| Disperzní lepidlo, barva Agama hnědá, vodiče, pájecí materiál | ||
| Použité nářadí | Nůžky, zalamovací nůž, štětec, páječka, ztužidla, skřipce, vrtáčky, vrtačka, pravítko |
| Pracnost | cca 20 hodin |
| Napájení | 12 VDC |

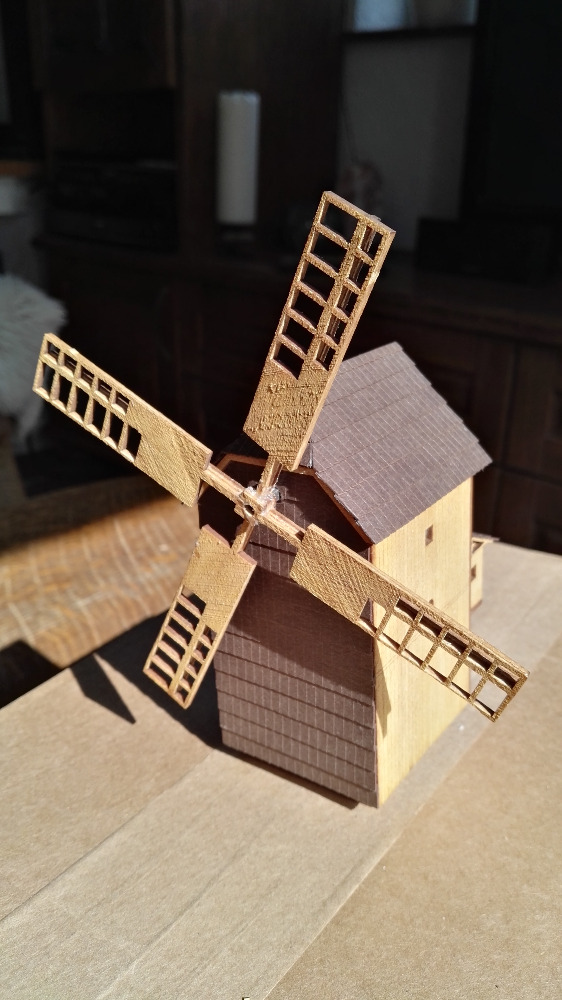

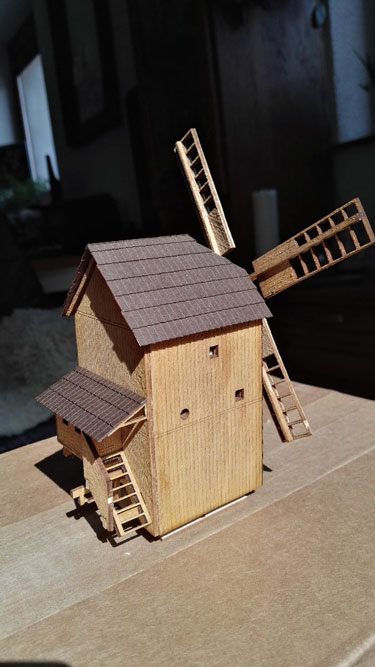

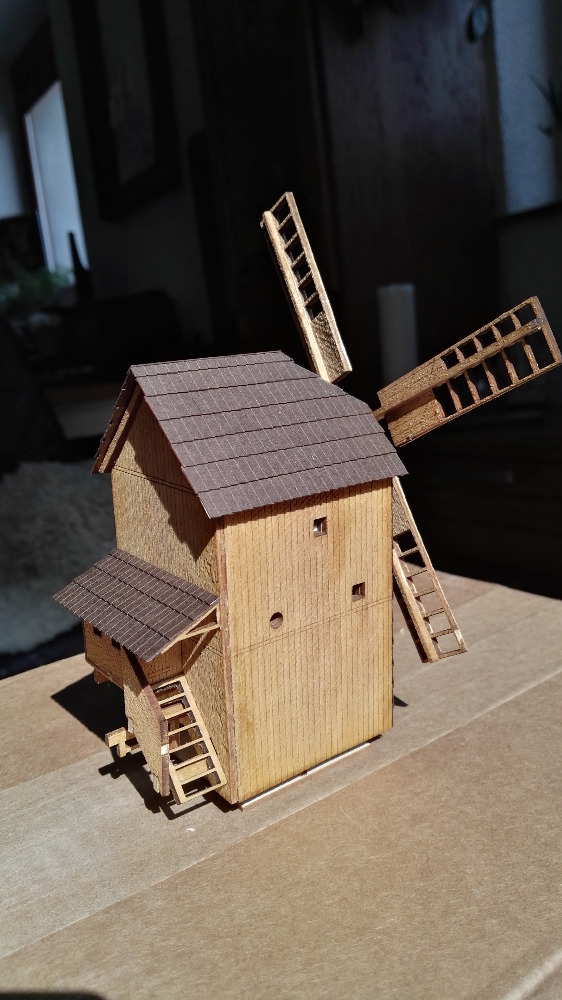

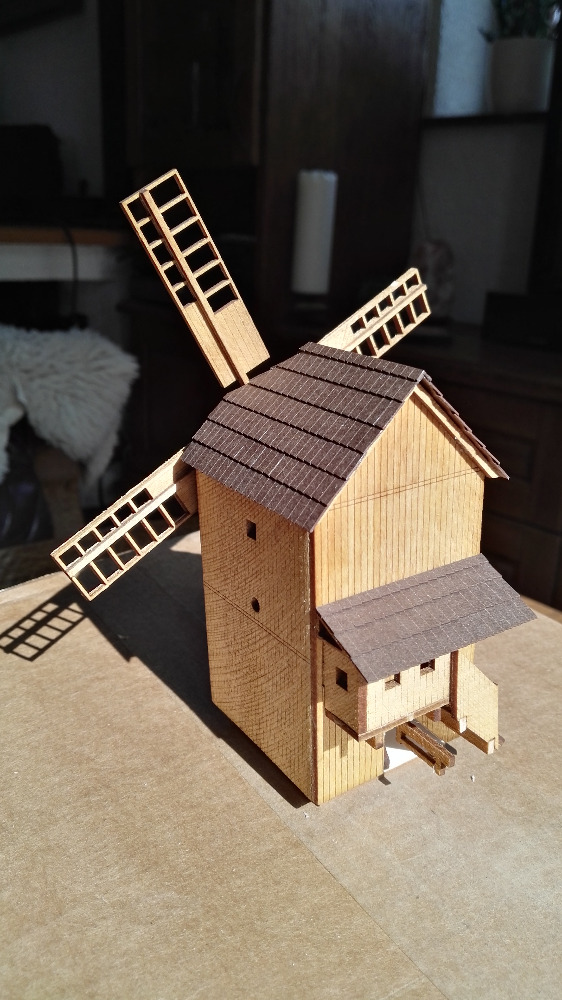

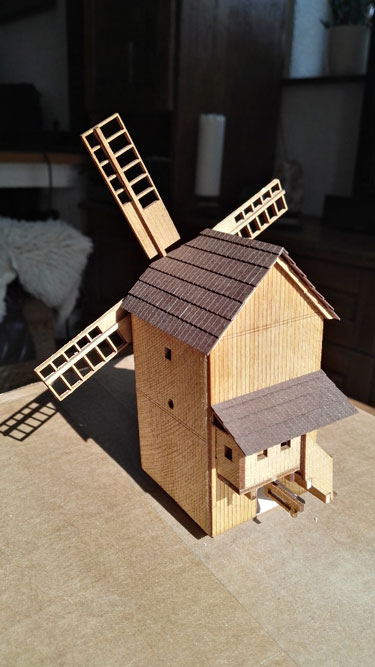

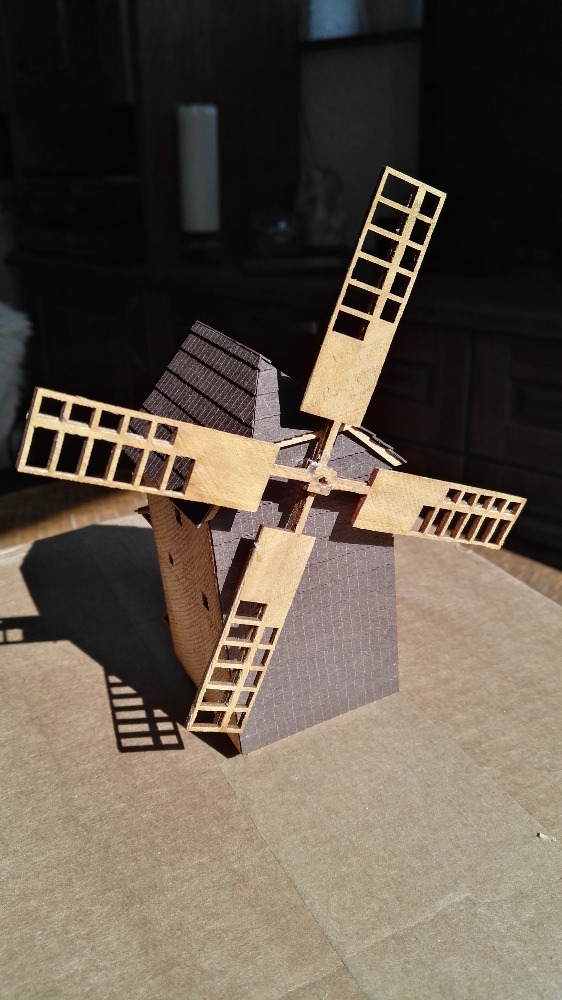

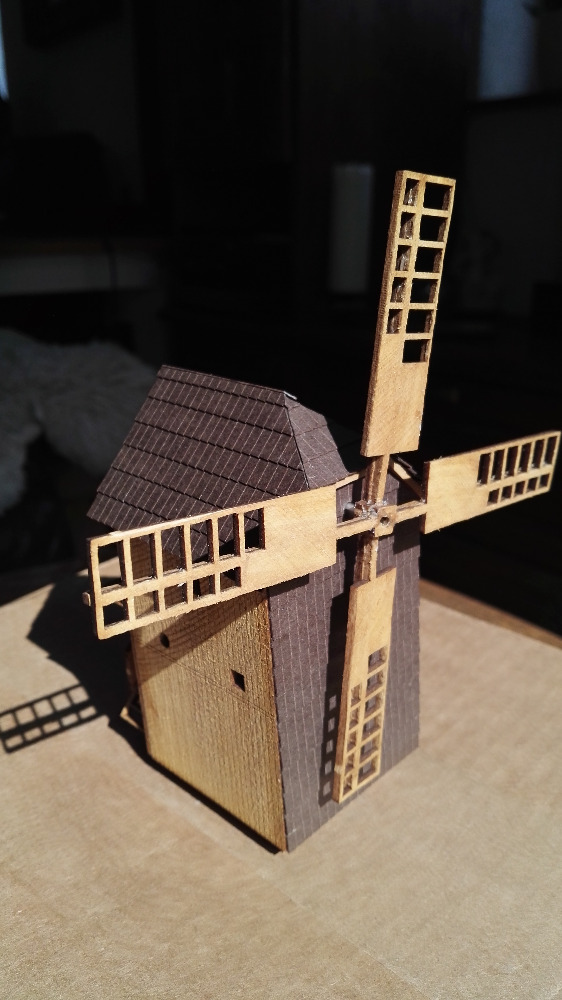

Starý větrný mlýn – lopatky se otáčí a vydávají skřípavý zvuk
Starý větrný mlýn
Starý větrný mlýn
Starý větrný mlýn
Starý větrný mlýn
Větrný mlýn |

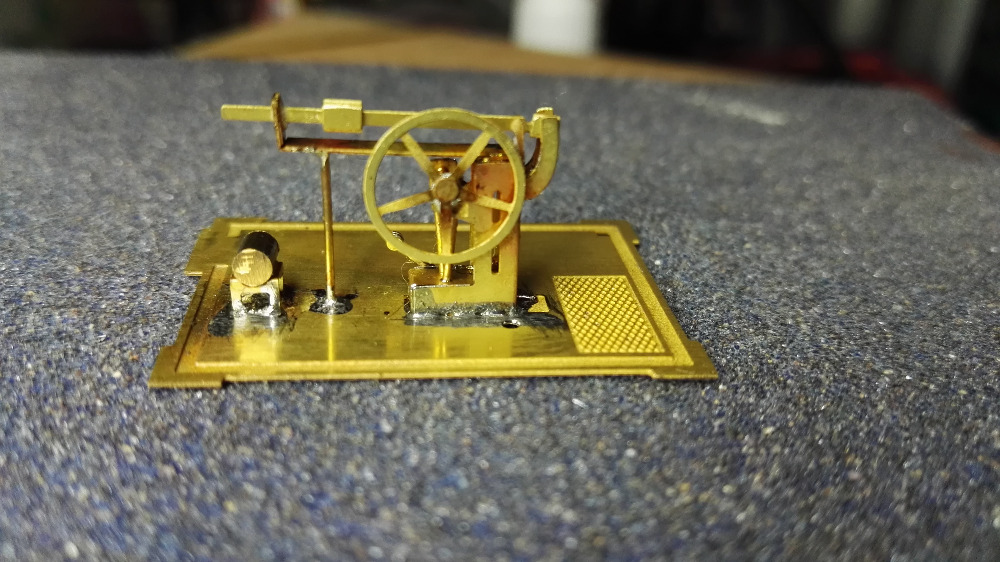

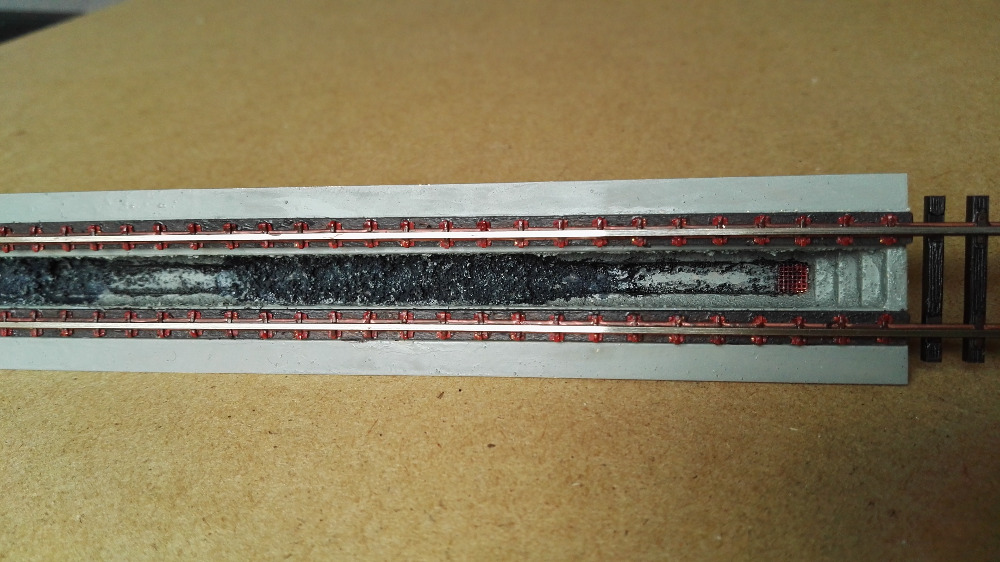

Popelová jáma
| Použité díly | Stavebnice z leptaného plechu | Třmínek - Popelová a odkalovací jáma TT |
| Cín, pájecí kapalina na nikl, lihové barvy AGAMA různých odstínů na základní patinu, líh na čištění a ředění barev, hrubá mouka. | ||
| Použité nářadí | Trafopáječka, mechanické upínací prvky, pilníčky, štípačky, pinzeta, lupa, svorky, štětce. |
| Pracnost | cca 5 hodin |

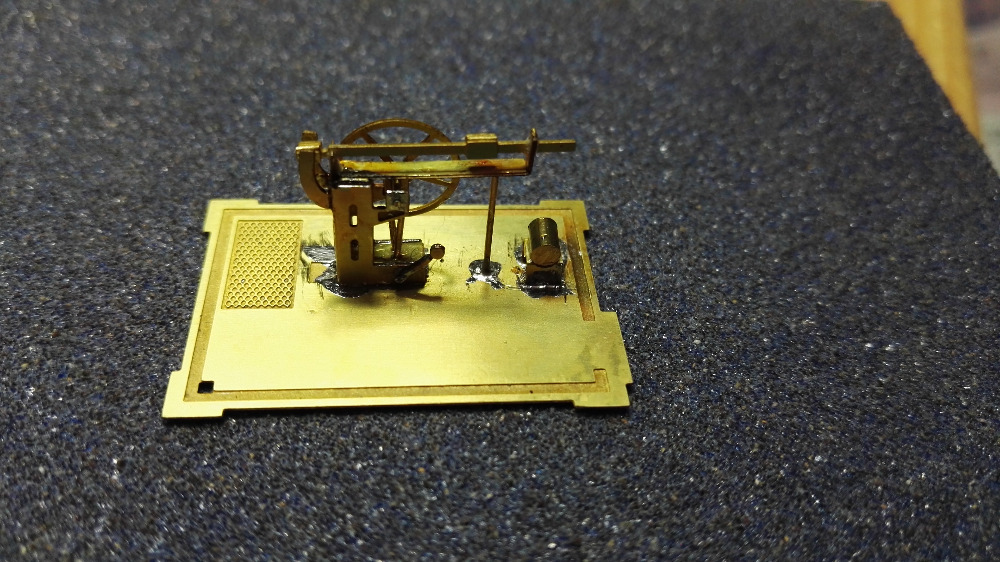

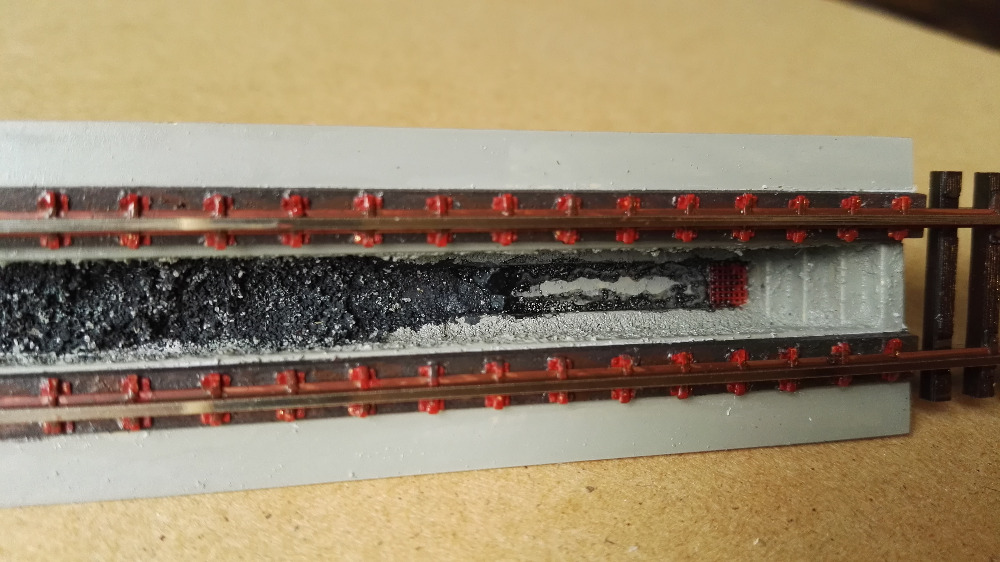

Popelová jáma
Popelová jáma
Popelová jáma

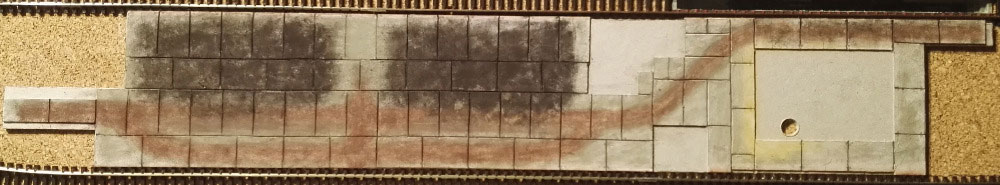

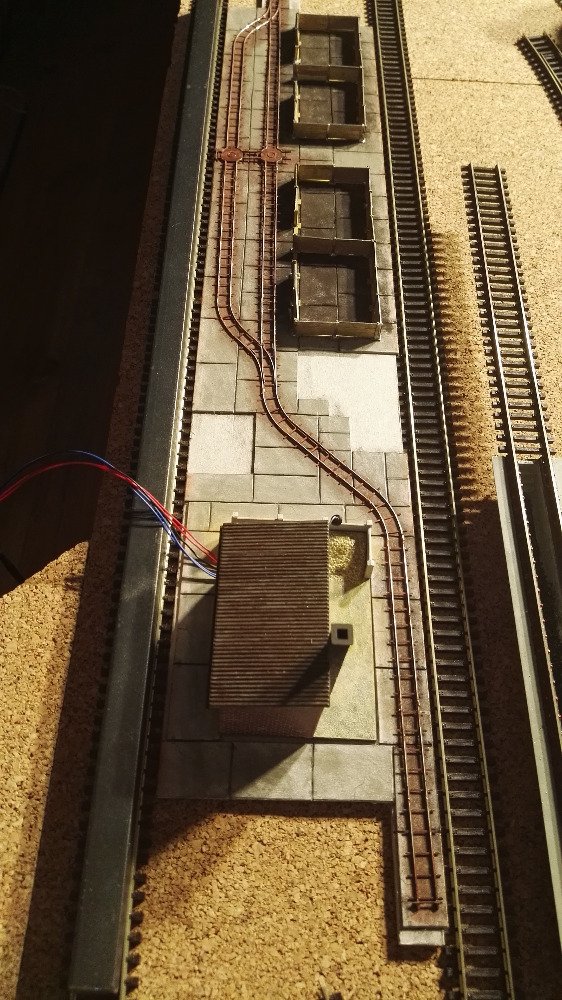

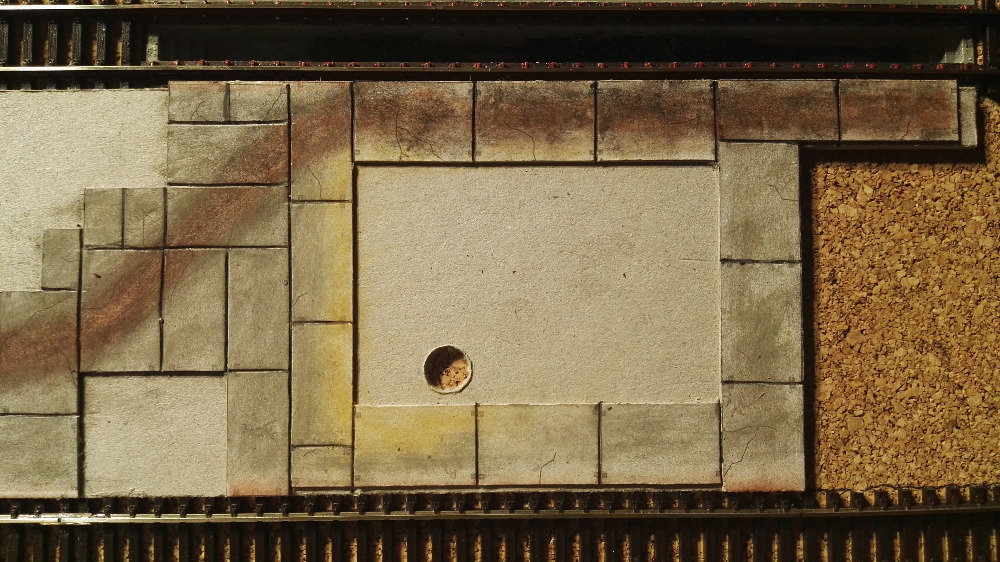

Zpevněná plocha zauhlování a pískovny
| Použité díly | Betonové panely | Igra Model | Stavební panely typ 1 TT |
| Betonové panely | Igra Model | Stavební panely typ 2 TT | |
| Betonové panely | Igra Model | Stavební panely typ 3 TT | |
| Papírový tvrdý karton o síle 2 mm | |||
| Papírový tvrdý karton o síle 1 mm | |||
| Kancelářské lepidlo, barevné pudry na patinu | |||
| Použité nářadí | Kopírka, kuchyňský nůž kulatý, nůžky, ostrý lámací nůž, ocelové pravítko, průbojník Ø 8 mm a Ø 6 mm, kladivo, pinzeta, štětce. |
| Pracnost | cca 4 hodiny |

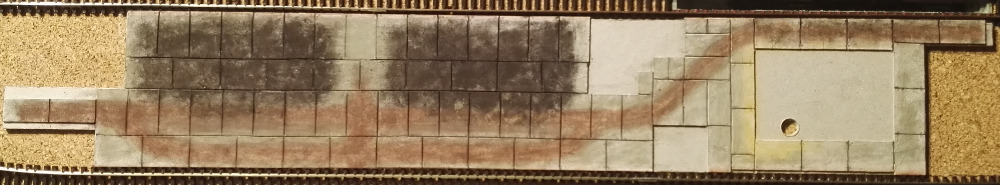

Zpevněná plocha zauhlování a pískovny
Zpevněná plocha zauhlování a pískovny
Pohled na budoucí místo umístění domečku pro obsluhu pískovny
Zpevněná plocha zauhlování a pískovny – základ patiny

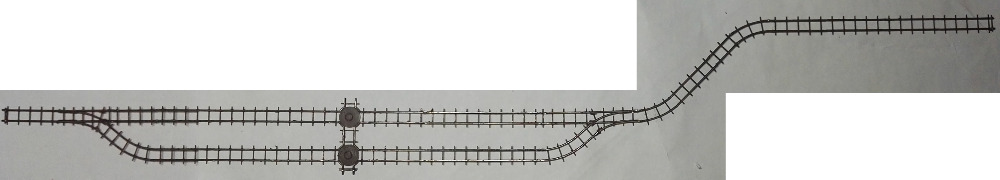

Koleje vlečky
| Použité díly | Stavebnice z leptaného plechu | Třmínek - Zauhlovací koleje TT |
| Cín, pájecí kapalina na nikl, lihové barvy AGAMA základní patinu, líh na čištění a ředění barev, barevný pudr na patinu. | ||
| Použité nářadí | Trafopáječka, bruska, mechanické upínací prvky, pilníčky, štípačky, pinzeta, lupa, svorky, štětce |
| Pracnost | cca 6 hodin |

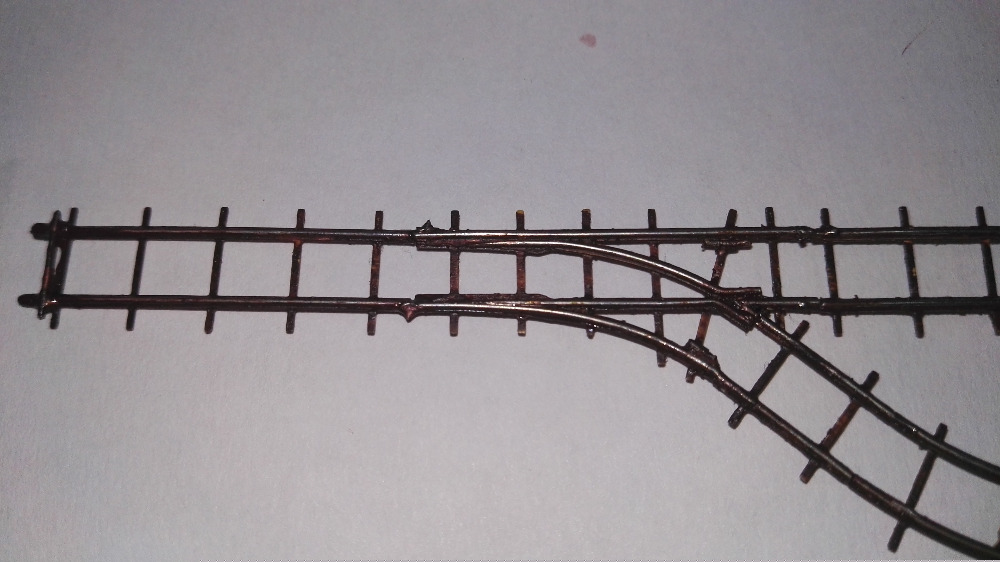

Detail pravé výhybky manipulační koleje zauhlování
Detail točny manipulační koleje zauhlování

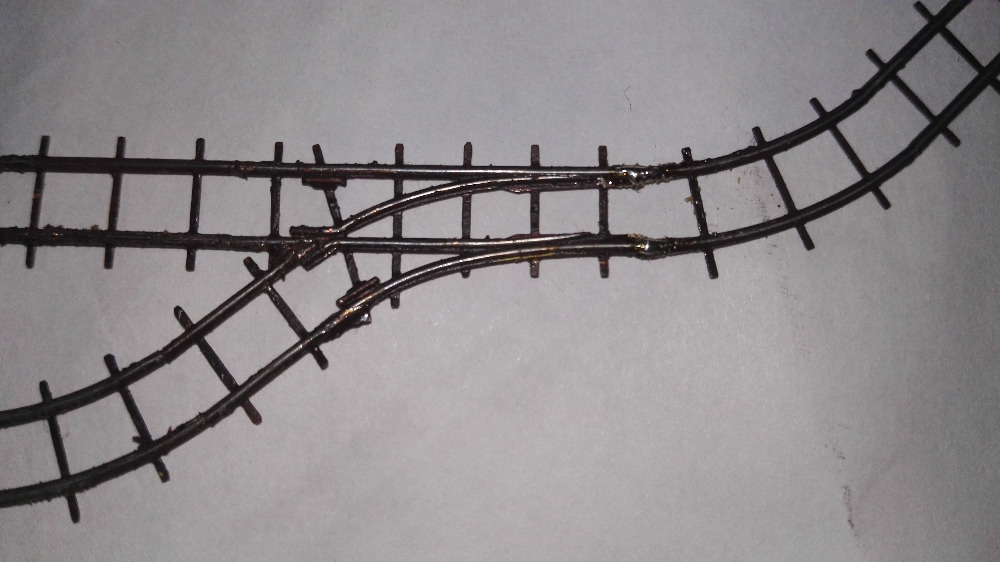

Detail levé výhybky manipulační koleje zauhlování

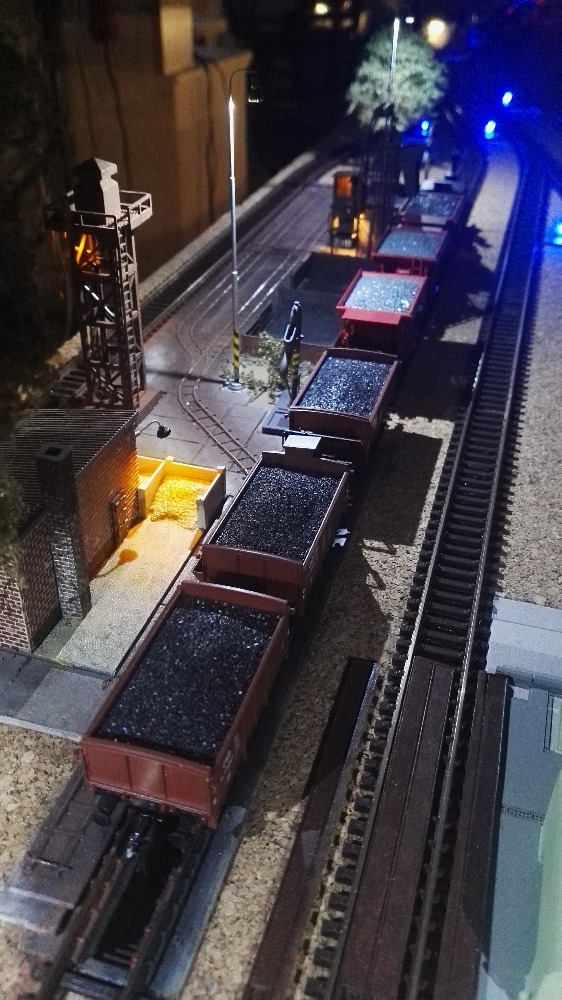

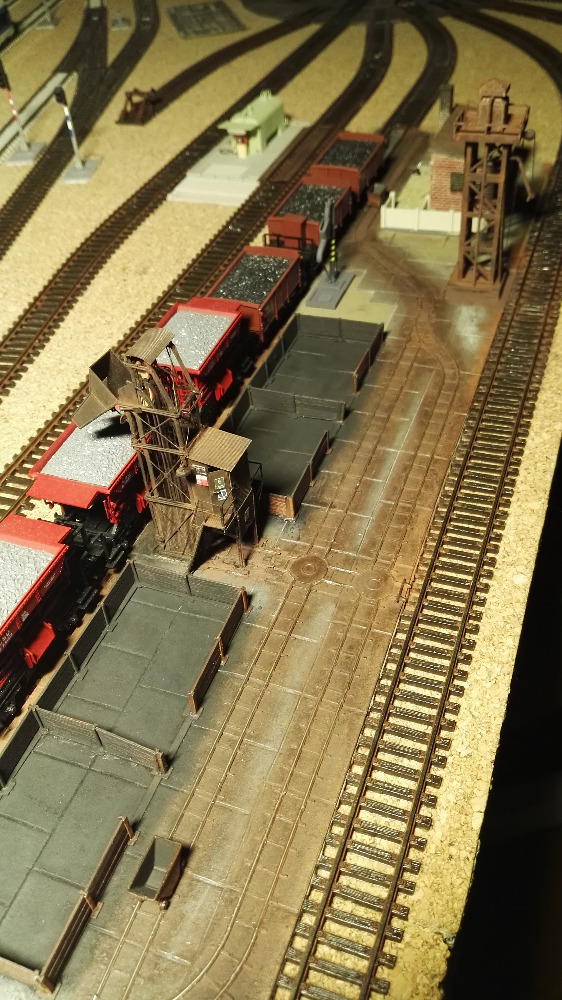

Celkový pohled na vlečkovou kolej zauhlování

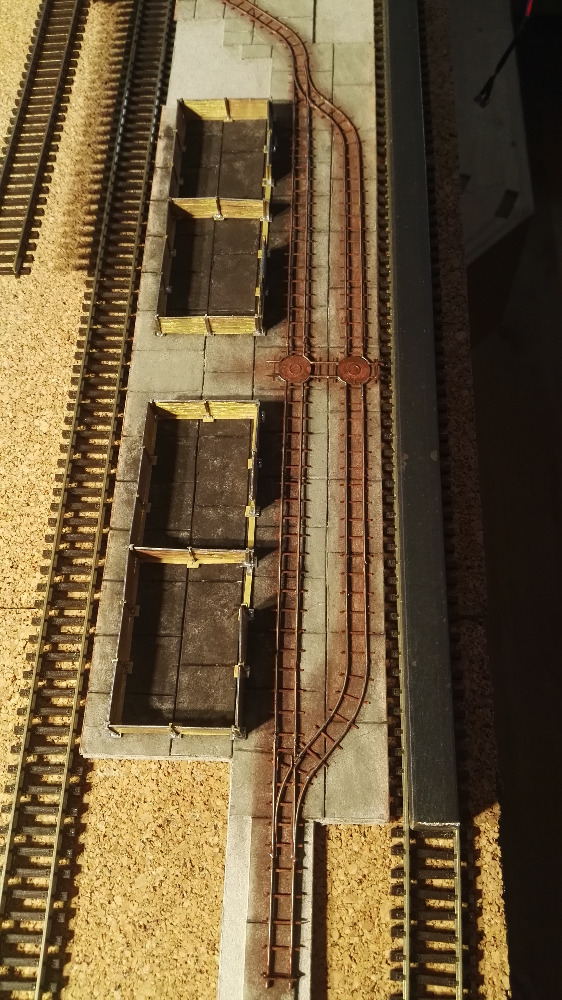

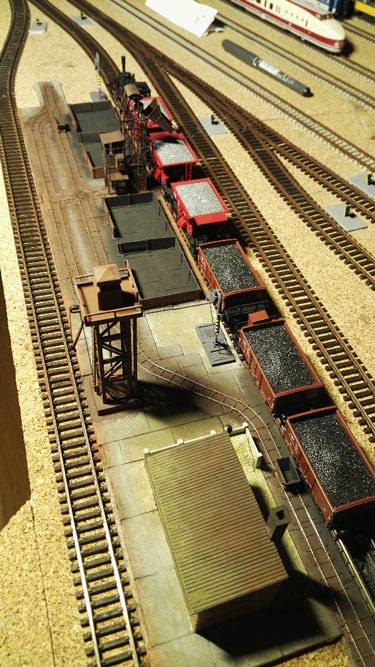

Skládka uhlí
| Použité díly | Stavebnice z leptaného plechu | Třmínek - Uhelná skládka TT |
| Cín, pájecí kapalina na nikl, lihové barvy AGAMA různých odstínů na základní patinu, líh na čištění a ředění barev, barevné pudry na patinu. | ||
| Použité nářadí | Trafopáječka, mechanické upínací prvky, pilníčky, štípačky, pinzeta, lupa, svorky, štětce |
| Pracnost | cca 5 hodin |
Instalace vlečkové koleje zauhlování do kolejiště
Skládka uhlí

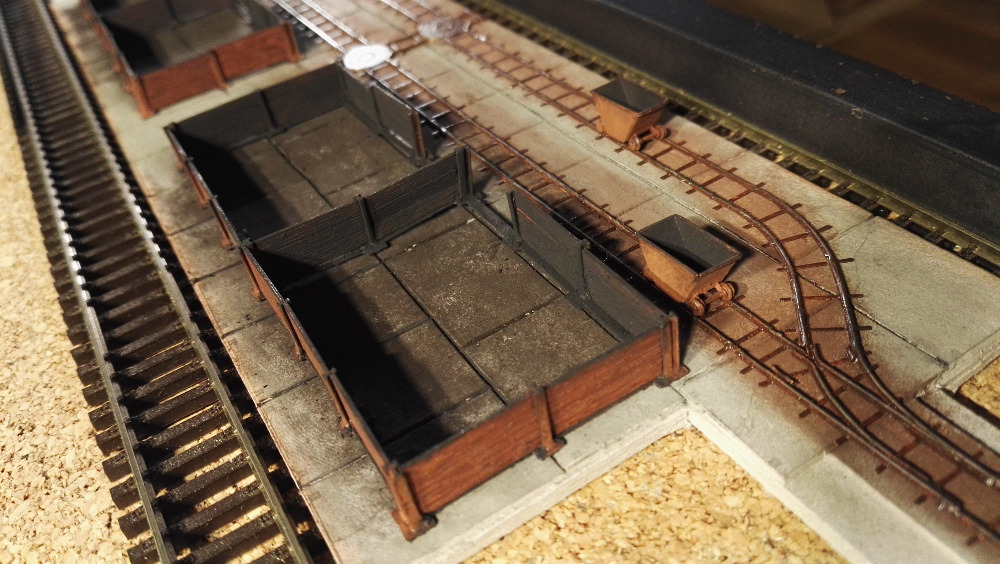

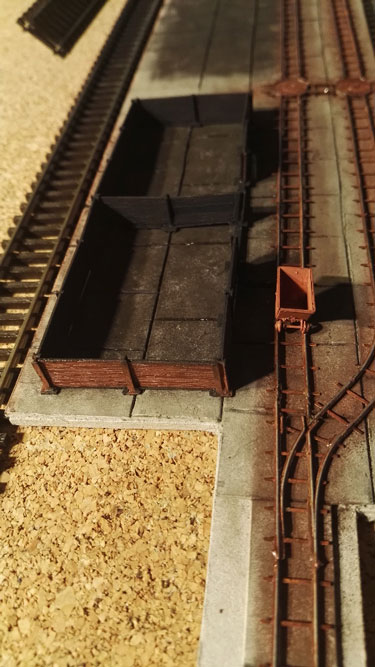

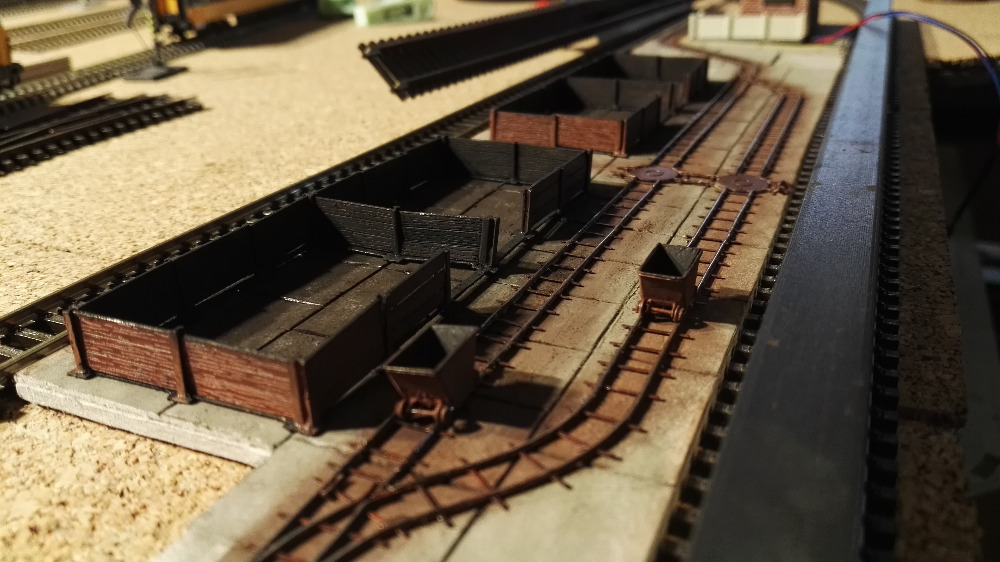

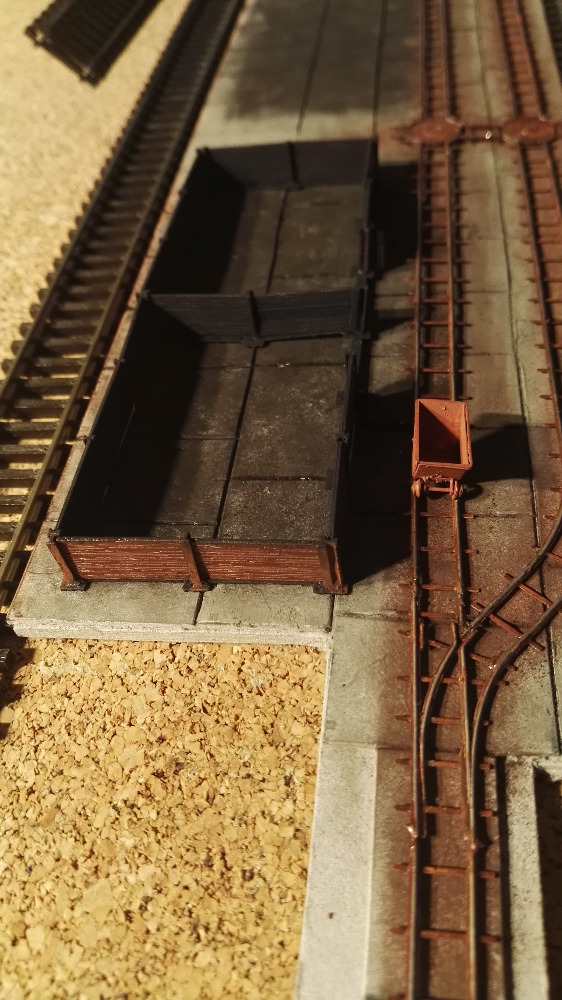

Skládka uhlí – pohled na manipulační vozíky
Skládka uhlí – pohled na manipulační vozíky

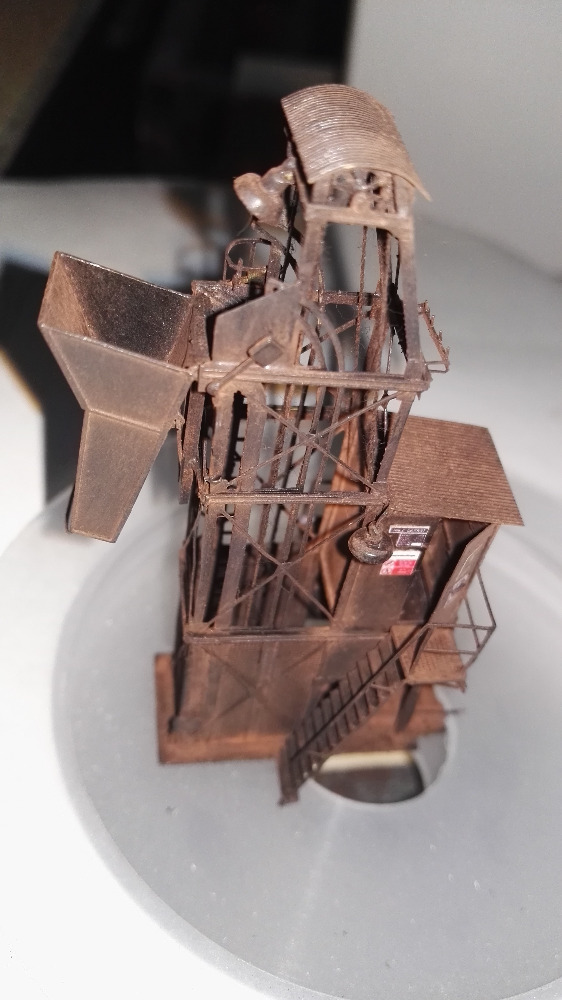

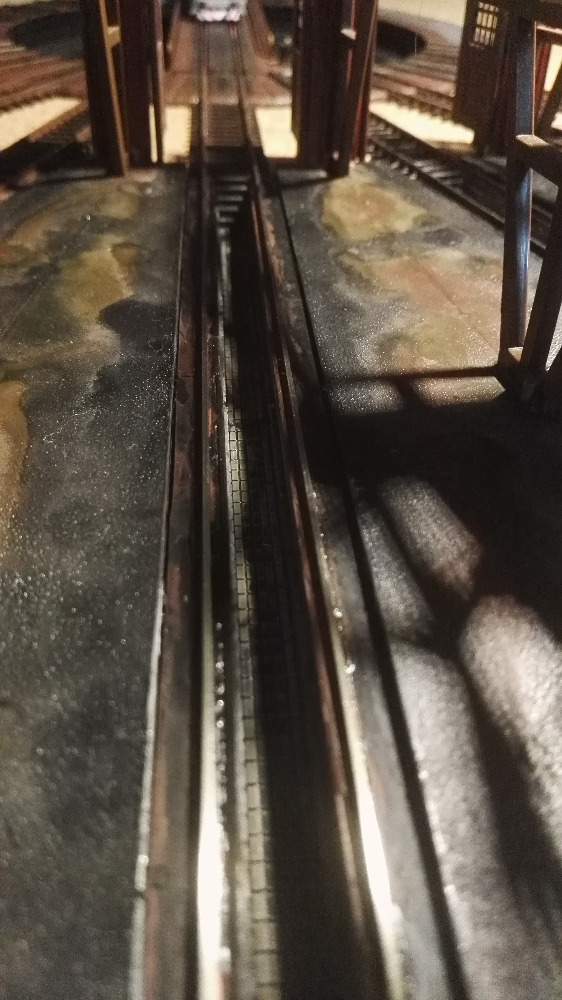

Zauhlovací výtah
| Použité díly | Stavebnice z leptaného plechu | Třmínek - Zauhlovací výtah Benešov u Prahy TT |
| Osvětlení venkovní a interier | 3 ks JM Detail, typ C, žlutá | |
| Osvětlení nákladového prostoru šachty | 1 ks SMD LED dioda teple bílá | |
| Modul náhodného rozsvěcení | STE 016, DCC-ED1 House | |
| Cín, pájecí kapalina na nikl, lepidlo typu "mamut", konektory na kabelu 2-pin a 3-pin, měděné lakované drátky, ochranné rezistory, lihové barvy AGAMA různých odstínů na základní patinu, líh na čištění a ředění barev, lepidlo na plastikové modely. | ||
| Použité nářadí | Trafopáječka, mechanické upínací prvky, pilníčky, ohýbačky na leptané plechy, štípačky, pinzeta, lupa, kolíčky, svorky, vrtačka a vrtáky Ø 0,5 mm a Ø 3 mm, stříkací pistole vč. příslušenství. |
| Pracnost | 45 hodin |
| Napájení | 8-12 VDC |

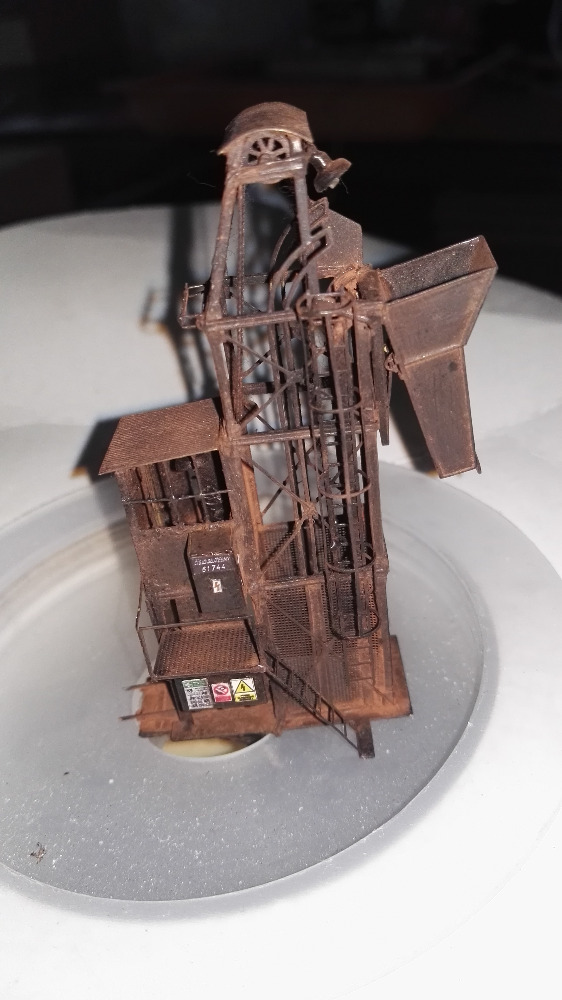

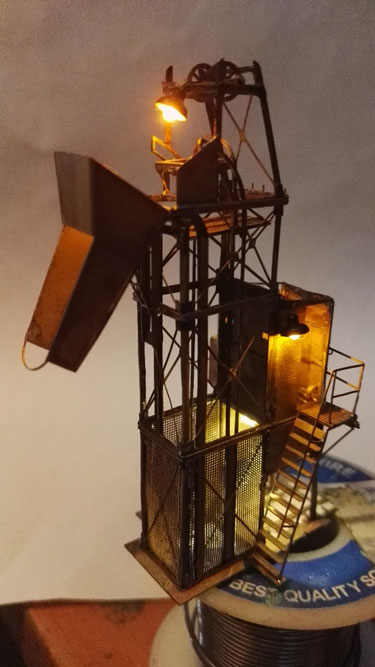

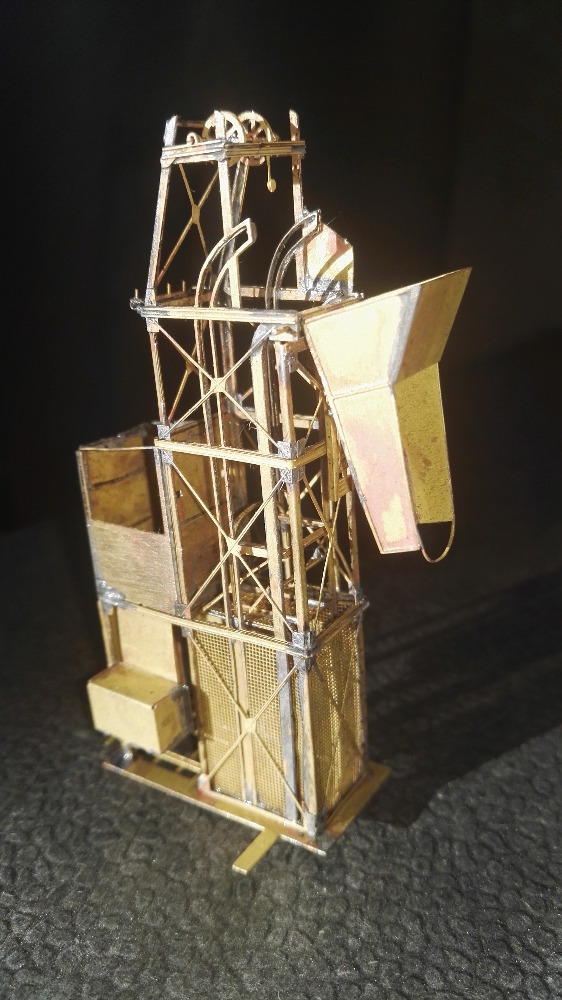

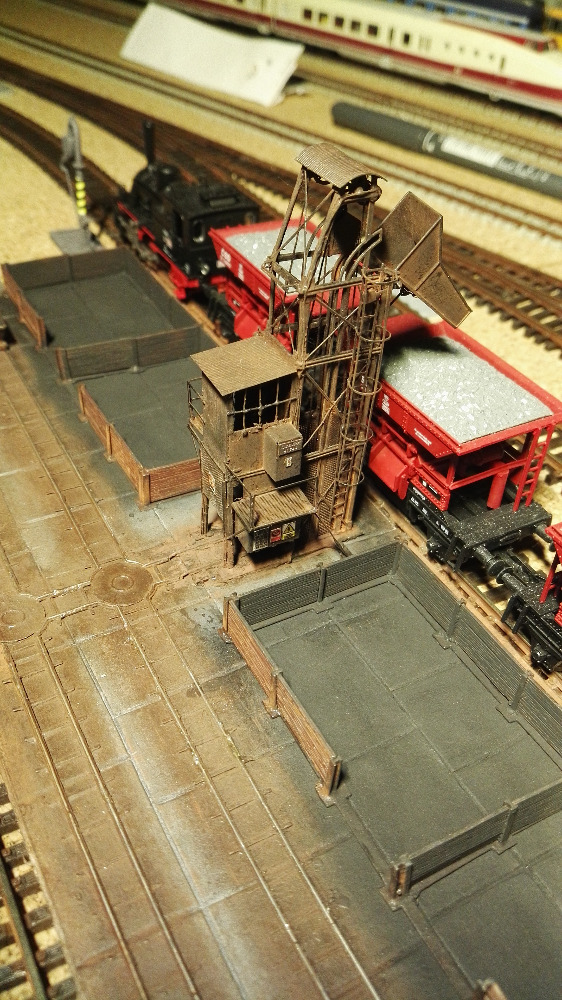

Zauhlovací výtah – finální pohled včetně nátěru, patiny a bezpečnostních tabulek
Zauhlovací výtah – finální pohled včetně nátěru, patiny a bezpečnostních tabulek

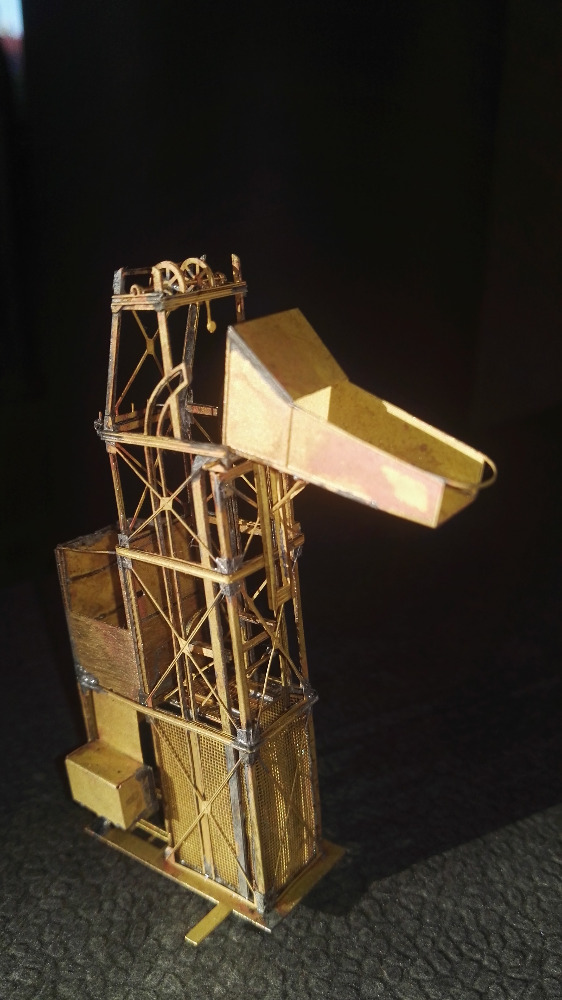

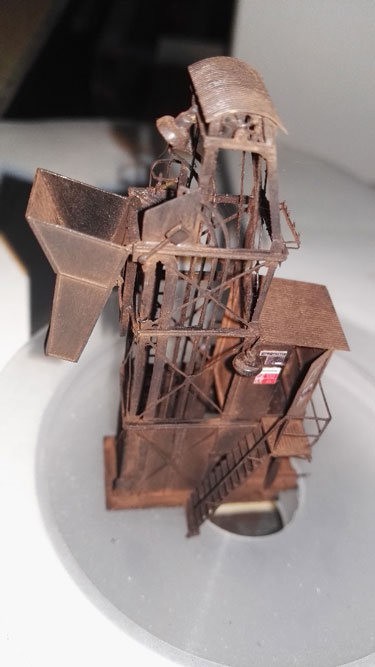

Zauhlovací výtah zhotovený z leptu - stav před nátěrem
Zauhlovací výtah zhotovený z leptu - stav před nátěrem

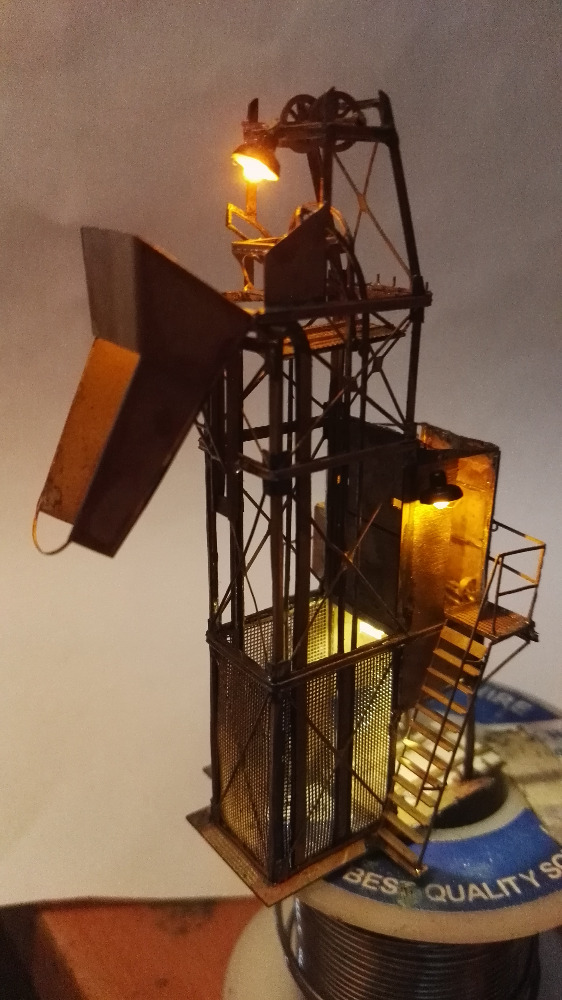

Zauhlovací výtah prostě musí svítit…
Zbrojení naftou

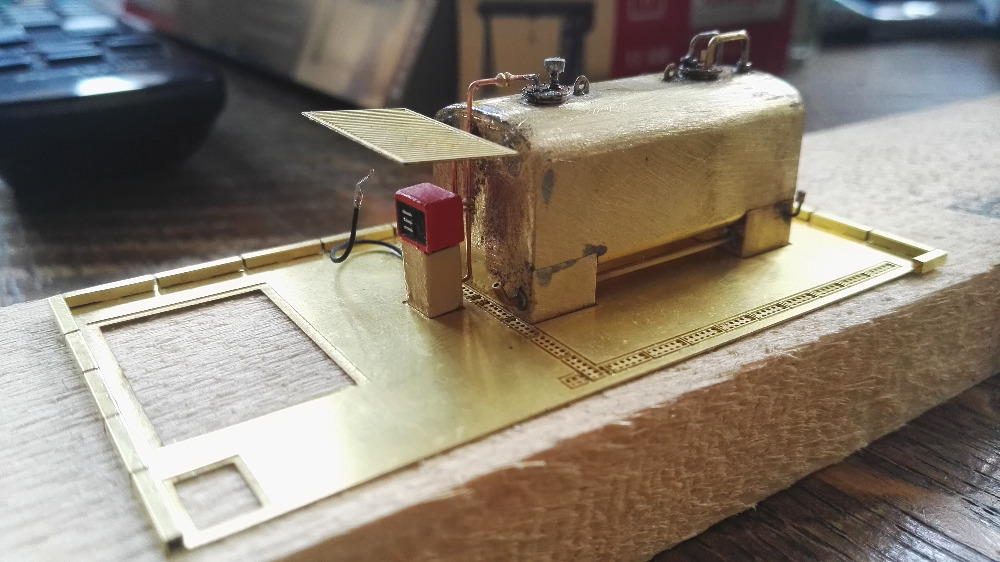

| Použité díly | Stavebnice z leptaného plechu | Třmínek - Zbrojení naftou Pečky TT |
| Zářivkové osvětlení stojanu | JM Detail, typ A 315201 | |
| Modul výbojkového osvětlení | STE 017, DCC-ED2 Neonlight | |
| Cín, pájecí kapalina na nikl, lepidlo typu "mamut", konektor na kabelu 2-pin, měděné lakované drátky, ochranný rezistor, lihové barvy AGAMA různých odstínů na základní patinu, líh na čištění a ředění barev. | ||
| Použité nářadí | Trafopáječka, mechanické upínací prvky, pilníčky, ohýbačky na leptané plechy, štípačky, pinzeta, lupa, kolíčky, svorky, vrtačka a vrtáky Ø 0,5 mm a Ø 3 mm, stříkací pistole vč. příslušenství. |
| Pracnost | 15 hodin |
| Napájení | 8-12 VDC |

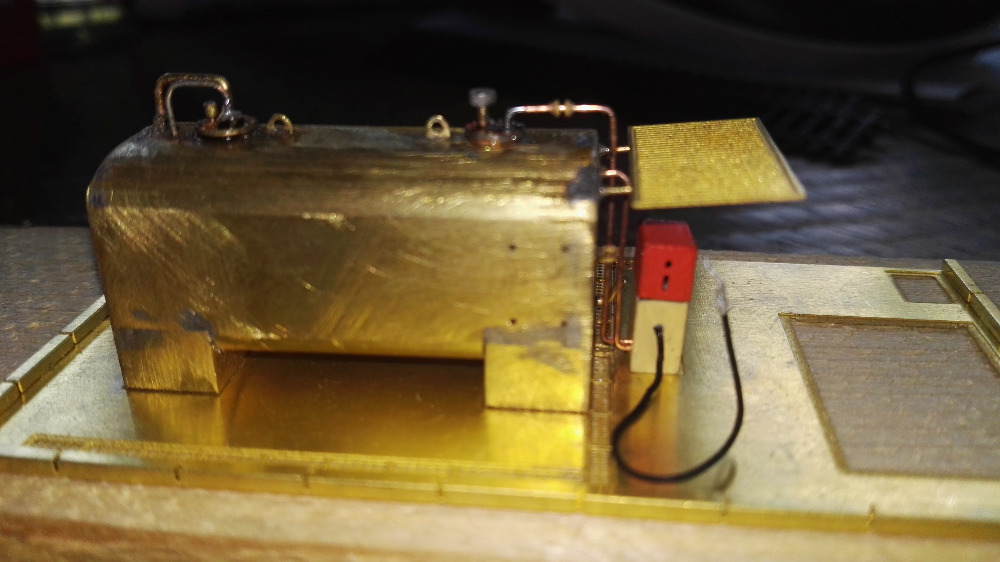

Zbrojení naftou – sestavený lept
Zbrojení naftou – sestavený lept

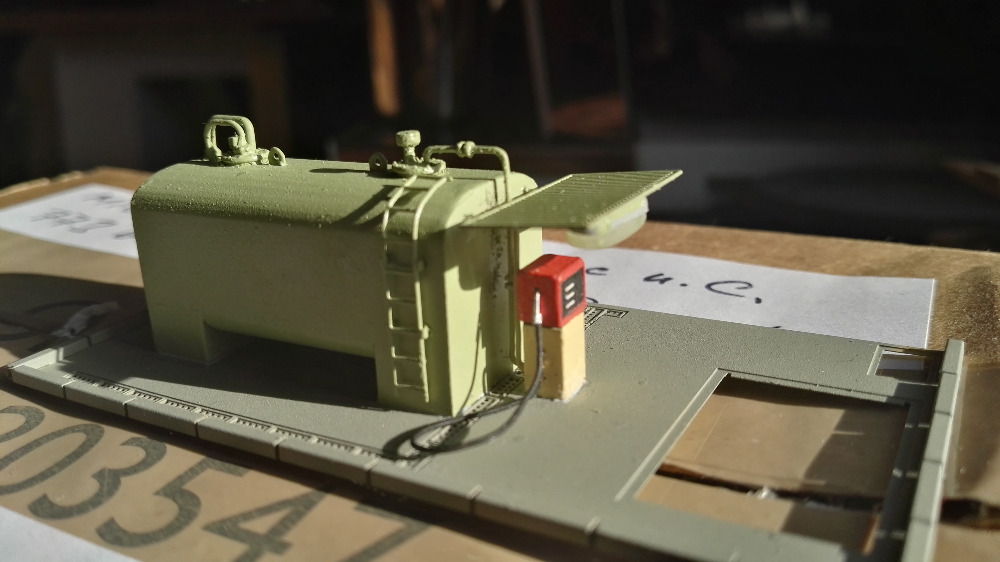

Zbrojení naftou - již nabarveno

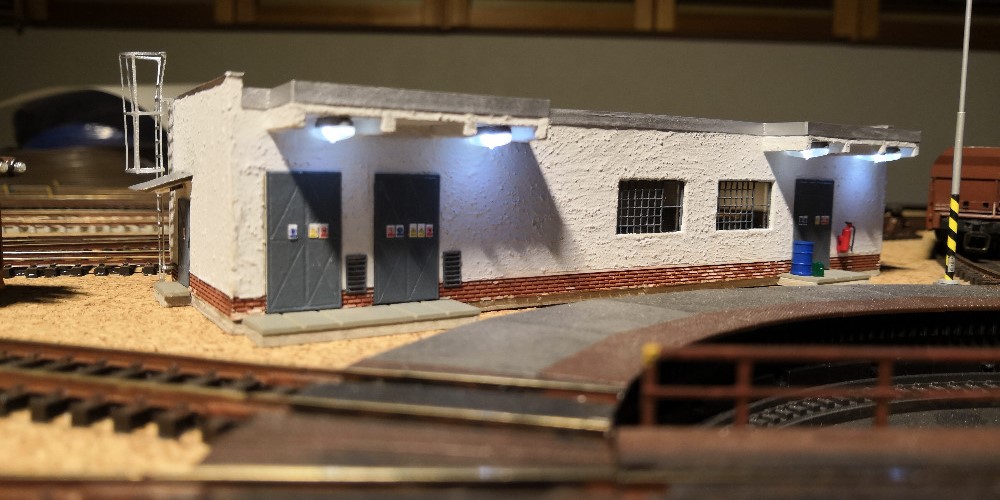

Pískovna
| Použité díly | Stavebnice pískovny | Auhagen 13288 |
| Nástěnná lampa, typ "B", žlutá LED | 1x JM Detail 314102, LI-TT-401-Y, venkovní osvětlení 2x závěsná lampa, typ "C", žlutá LED JM Detail 315103, LI-TT-502-Y, venkovní osvětlení 1x SMD LED dioda cold white osvětlení interiéru |
|
| Modul náhodného rozsvěcení osvětlení | STE016 DCC-ED-1-House | |
| Lepidlo na plastikové stavebnice, konektory na kabelu 3-pin a 2-pin, měděné lakované drátky, ochranné rezistory, pájecí materiál, lihové barvy AGAMA různých odstínů na základní patinu. | ||
| Použité nářadí | Mechanické upínací prvky, ostrý lámací nůž, štípačky, pinzeta, lupa, kolíčky, svorky, nůžky, letovací potřeby, vrtačka a vrtáky Ø0,5 mm a Ø3 mm, tavná pistole, horkovzdušná pistole. |
| Pracnost | cca 7 hodin |
| Napájení | 8-12 VDC |

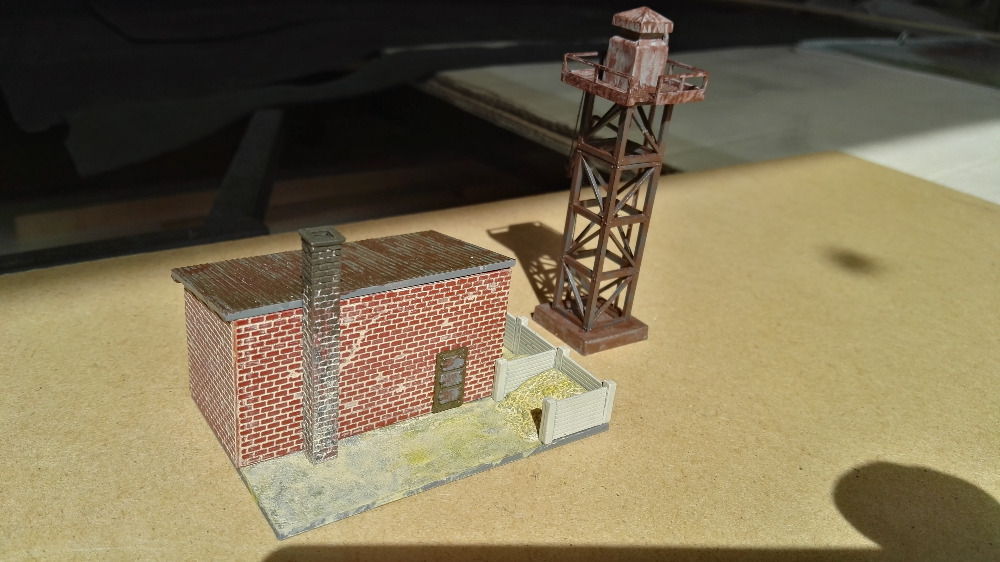

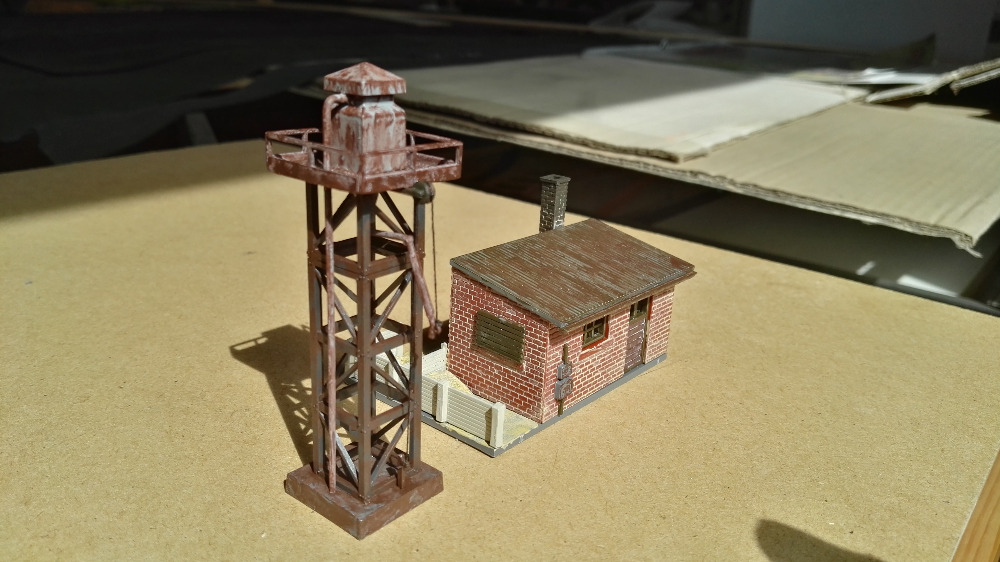

Pískovna – pohled na věž a domeček. Plastiková stavebnice opatřena nátěrem a patinou
Detail na domeček obsluhy pískovny
Pískovna – pohled na věž a domeček. Plastiková stavebnice opatřena nátěrem a patinou

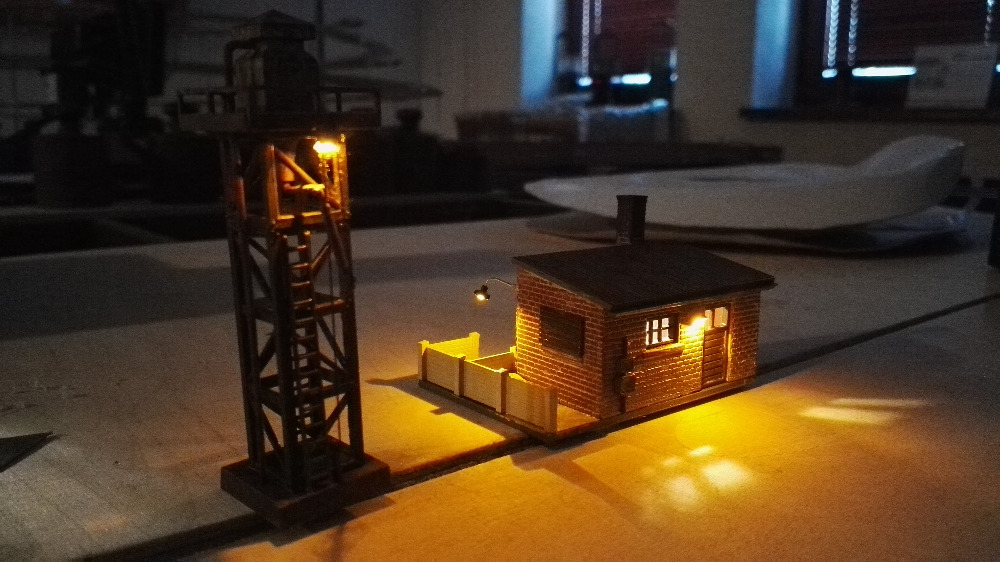

I pískovna prostě musí svítit…
Kolejová váha
| Použité díly | Stavebnice kolejové váhy z mosazného leptu | Železniční modely Třmínek |
| 1x SMD LED dioda žlutá osvětlení interiéru | ||
| Disperzní lepidlo, lepidlo "Mamut", vteřinové lepidlo, pájecí pasta, cín, izolované vodiče, barvy různých odstínů, líh. | ||
| Použité nářadí | Mechanické upínací prvky, ohýbačka mosazných plechů, pilníky, ostrý lámací nůž, štípačky, pinzeta, lupa, nůžky, letovací potřeby, vrtačka a vrtáky Ø0,3mm a Ø0,5mm, štětce, párátka. |
| Pracnost | 20 hodin |
| Napájení | 12 VDC |

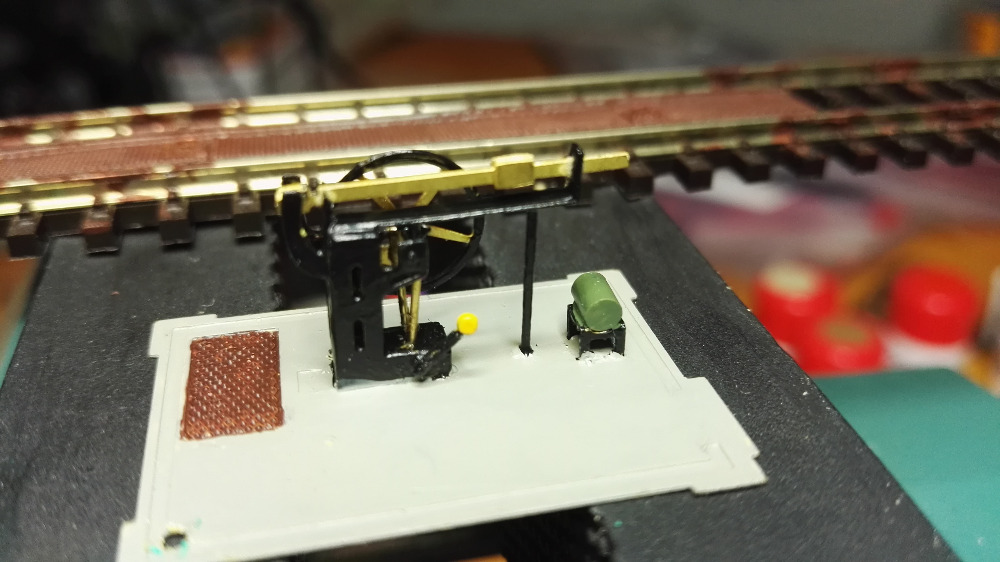

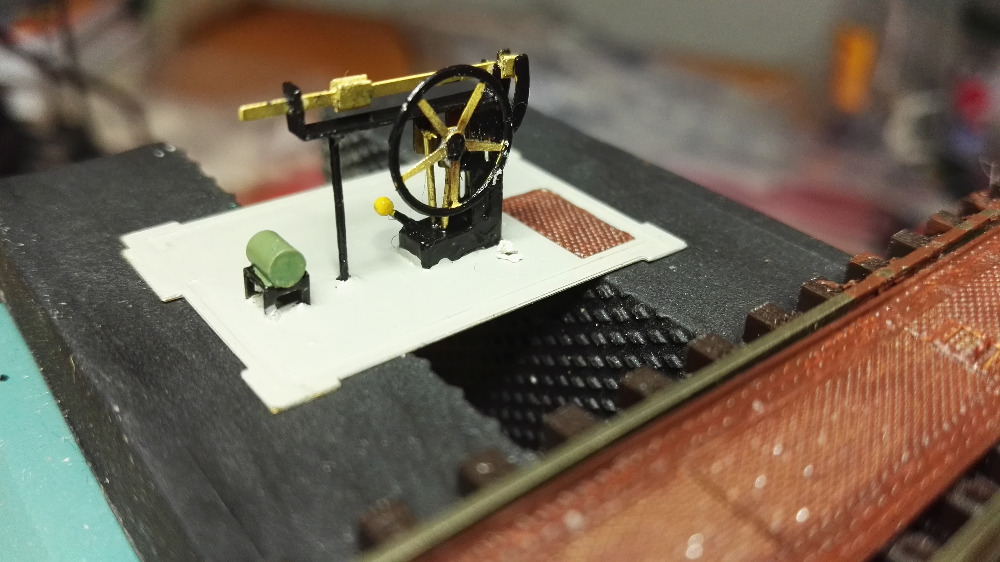

Kolejová váha – sestavený lept vnitřní výbavy
Kolejová váha – sestavený lept vnitřní výbavy
Kolejová váha – vnitřní výbava už má i barvy
Kolejová váha – vnitřní výbava už má i barvy

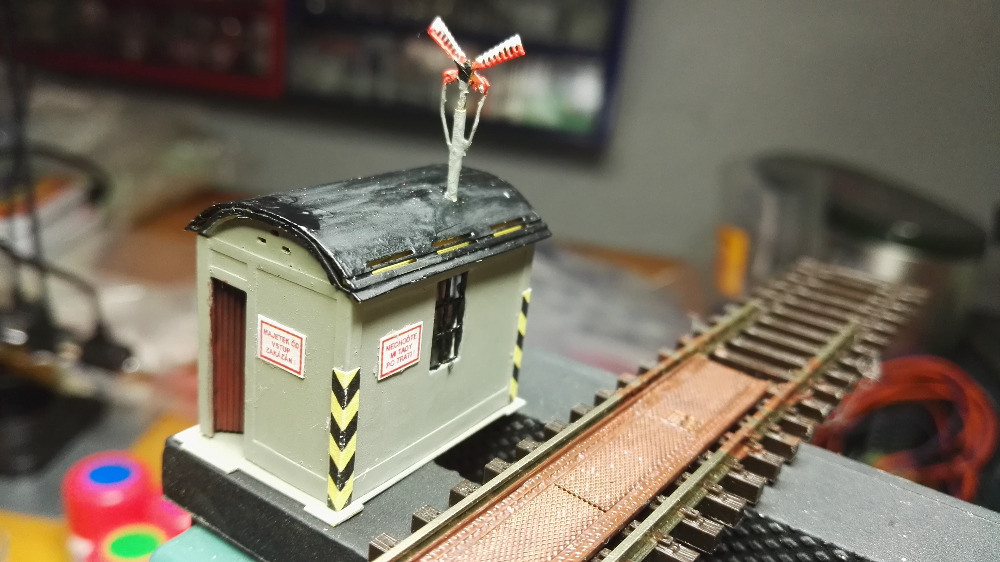

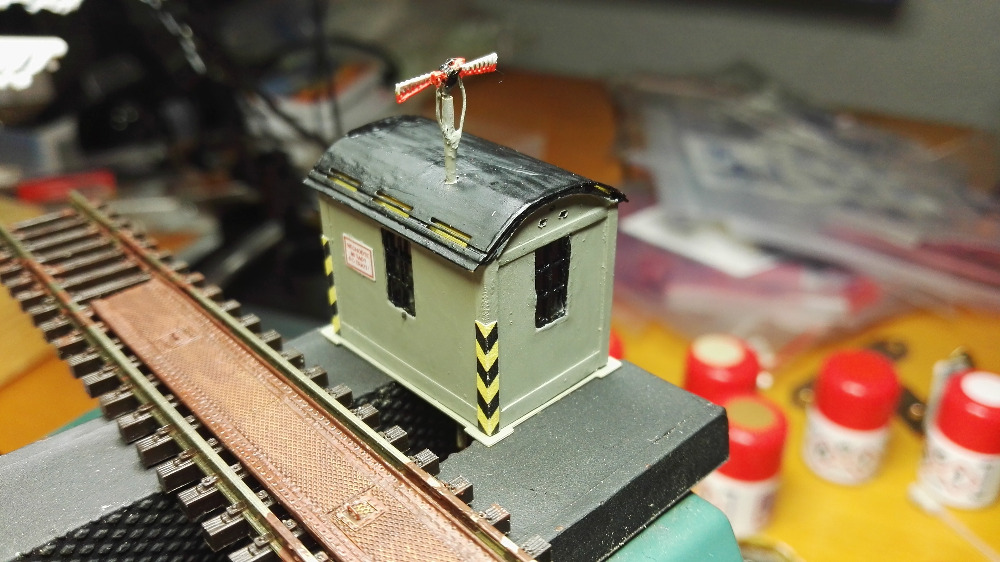

Pohled na hotový model kolejové váhy s funkčním návěstidlem – zde poloha „Pohyb vozidel zakázán“
Pohled na hotový model kolejové váhy s funkčním návěstidlem – zde poloha „Pohyb vozidel povolen“

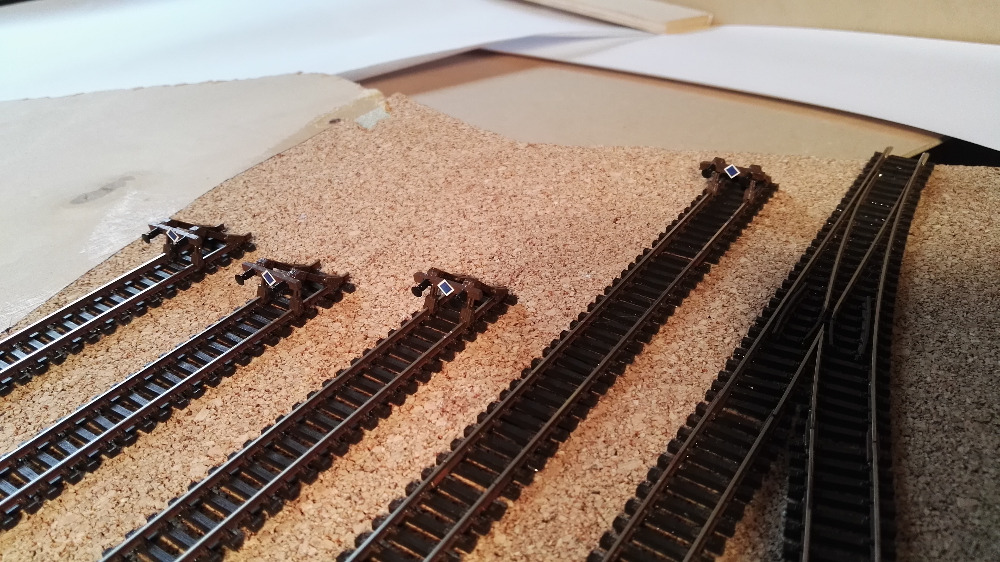

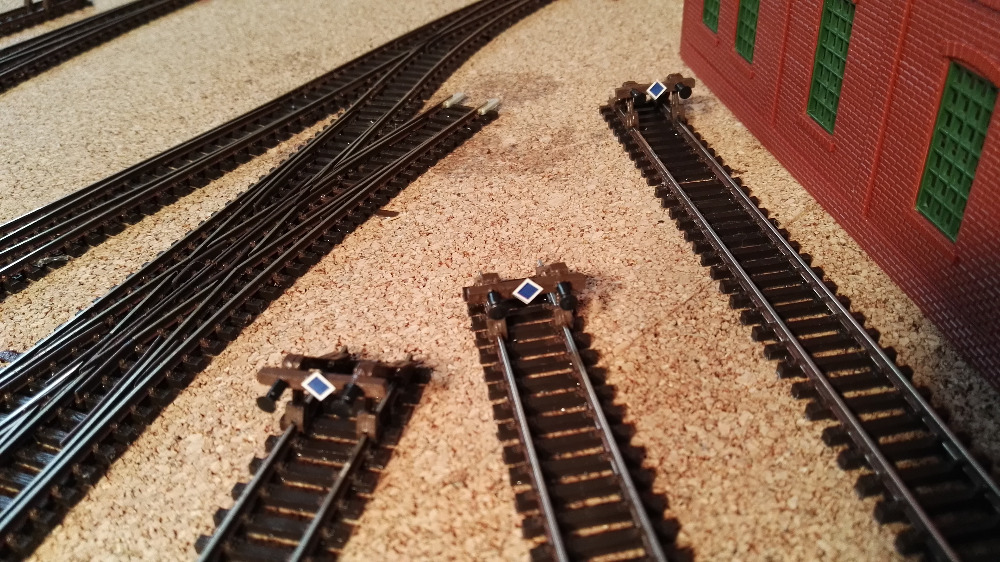

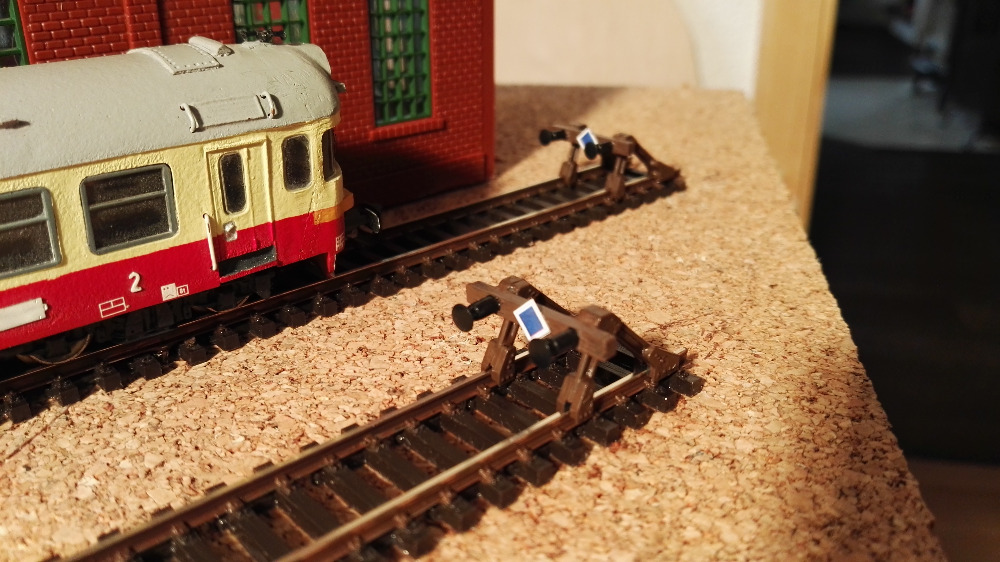

Šturc ze stavebnice Tillig
| Použité díly | Stavebnice zarážedla | Tillig 83440 |
| Pár nárazníků | ||
| Návěst "Posun zakázán" | ||
| Barvy Agama Acryl | 29M, 41M a 07M | |
| Vteřinové lepidlo, chemoprén, disperzní lepidlo | ||
| Použité nářadí | Ostrý lámací nůž, štípačky, pinzeta, nůžky, vrtačka a vrták Ø2,0mm, štěteček |
| Pracnost | 1 hodina/1 šturc bez technologických přestávek |

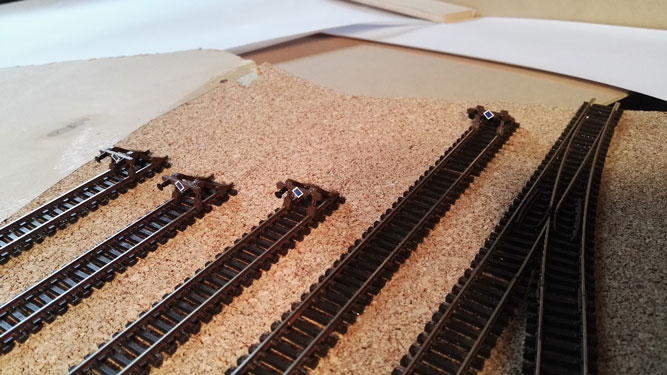

Šturc ze stavebnice Tillig
Šturc ze stavebnice Tillig
Šturc ze stavebnice Tillig
Šturc ze stavebnice Tillig

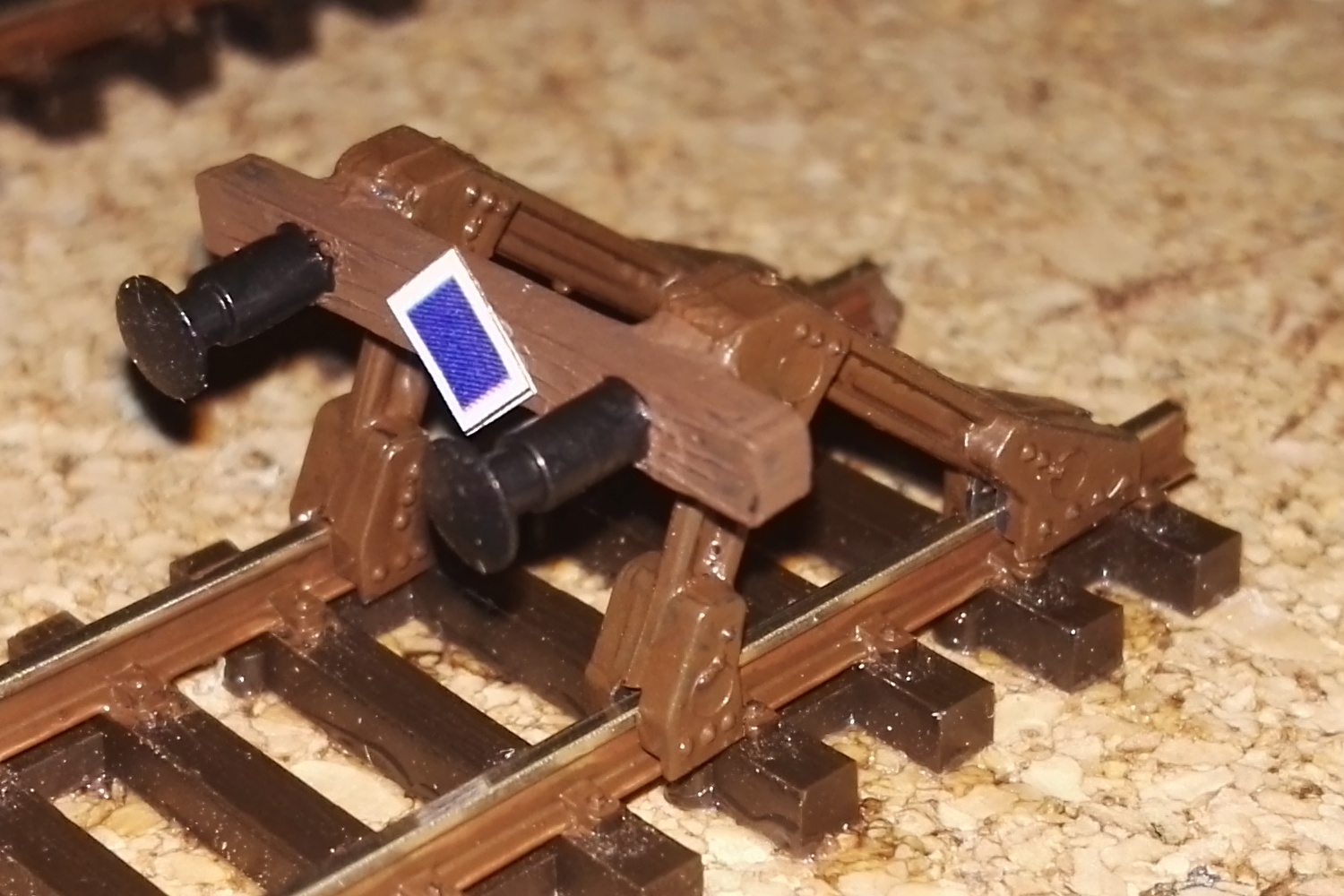

Šturc ze stavebnice Tillig – detailní pohled
Kostel
| Použité díly | Stavebnice Kostel Börnichen | Auhagen 12229 |
| Nástěnná lampa, typ "B", žlutá LED | 4x JM Detail, LI-TT-401-Y, osvětlení vchodů | |
| SMD LED dioda cold white | 4x osvětlení věžních hodin | |
| LED pásek 12 VDC warm white 5x 3LED, zabarvené | 1x vnitřní osvětlení | |
| Modul náhodného rozsvěcení vchodového osvětlení | STE028 AC/DC-ED1-House | |
| Modul DCC ovládání efektů | STE057 DCC 8REL1 | |
| Modul ozvučení kostela | Sound Choice | |
| Modul stabilizace napětí | IN 3,2-40 VDC / OUT 1,23-35 VDC | |
| Reproduktor | 8 Ohm, 0,1 W | |
| Disperzní lepidlo, lepidlo na plastikové stavebnice, kolíkový konektor, zámkové konektory, měděné lakované drátky, izolované vodiče a kablíky. | ||
| Použité nářadí | Mechanické upínací prvky, ostrý lámací nůž, štípačky, pinzeta, lupa, kolíčky, svorky, nůžky, letovací potřeby, vrtačka a vrtáky Ø0,5 mm a Ø3 mm, tavná pistole, horkovzdušná pistole. |
| Pracnost | cca 45 hodin včetně tvorby zvukových stop |
| Napájení | 8-12 VDC |
Kostel – sestavený model z plastikové stavebnice před patinou

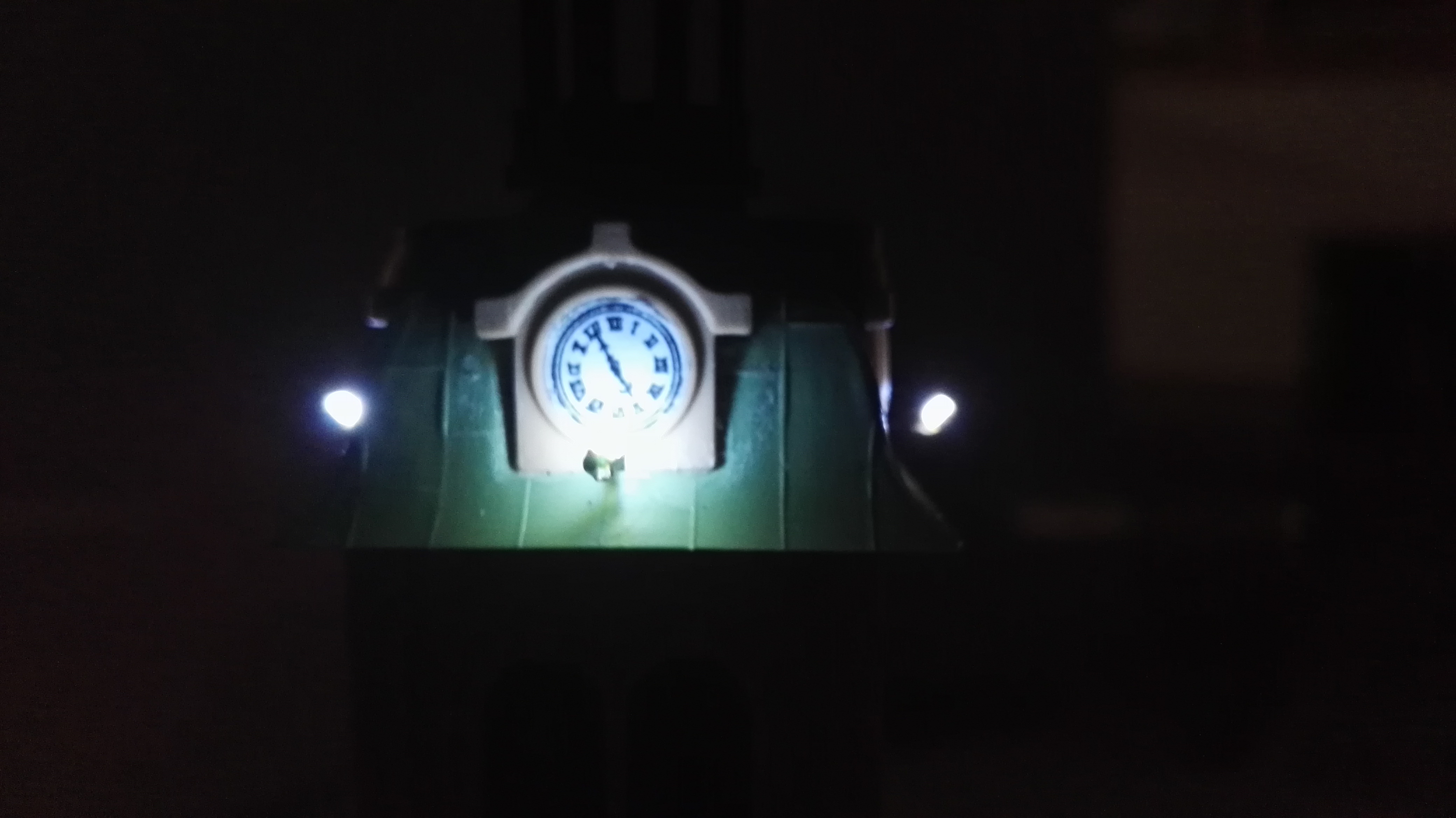

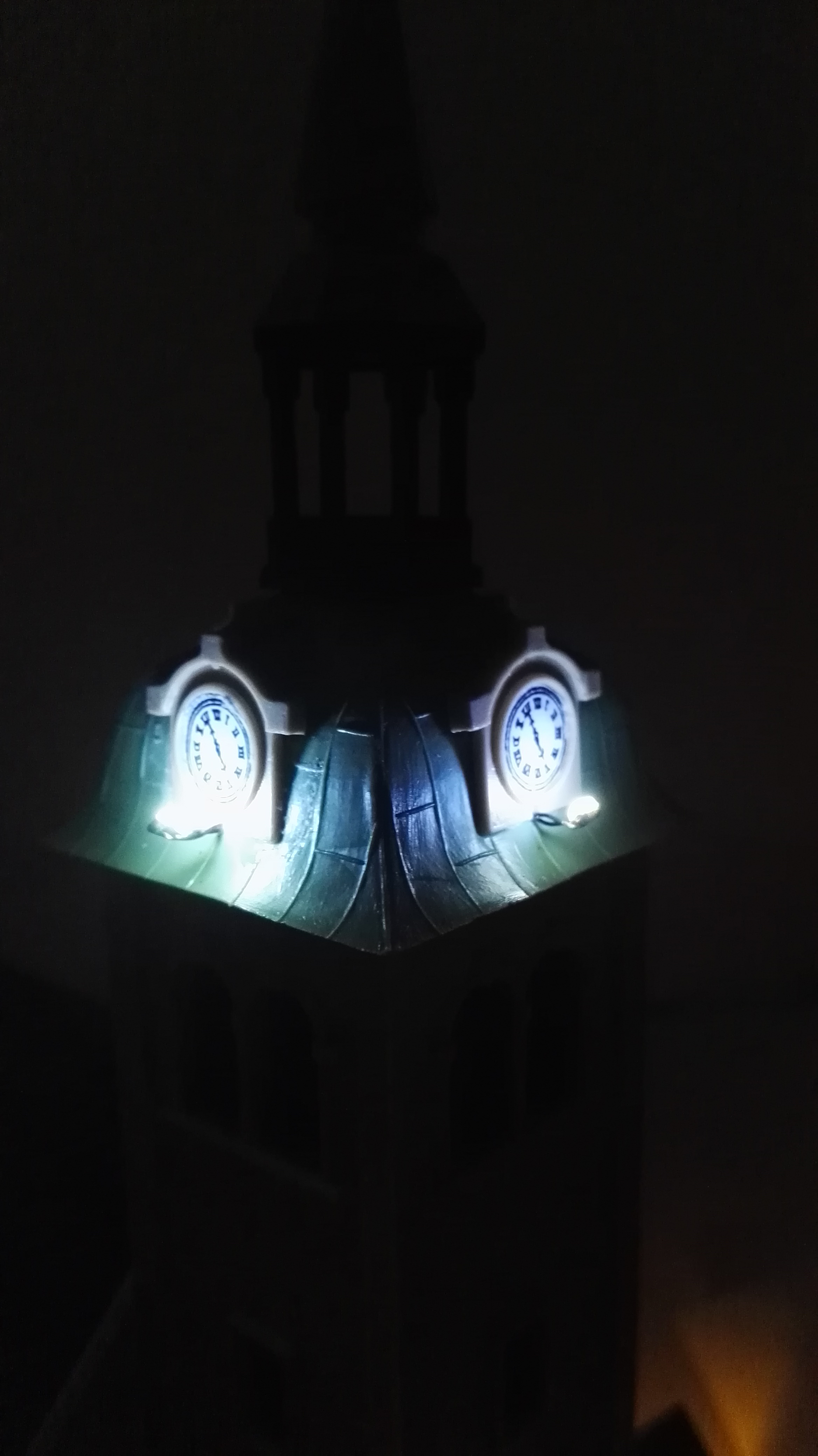

Detailní pohled na osvětlené kostelní hodiny. Sice nejsou funkční, zato odbíjejí přesný čas! Jak je to možné? To je přeci v nebi… (nebo v elektronice, kterou kostel disponuje)

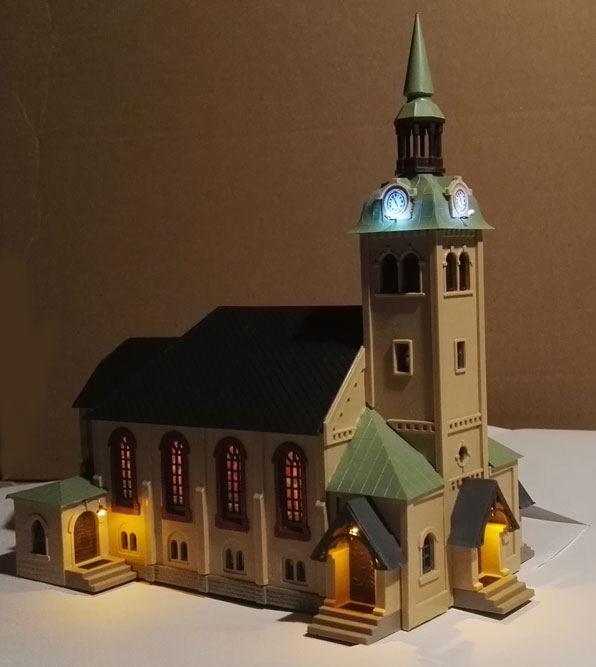

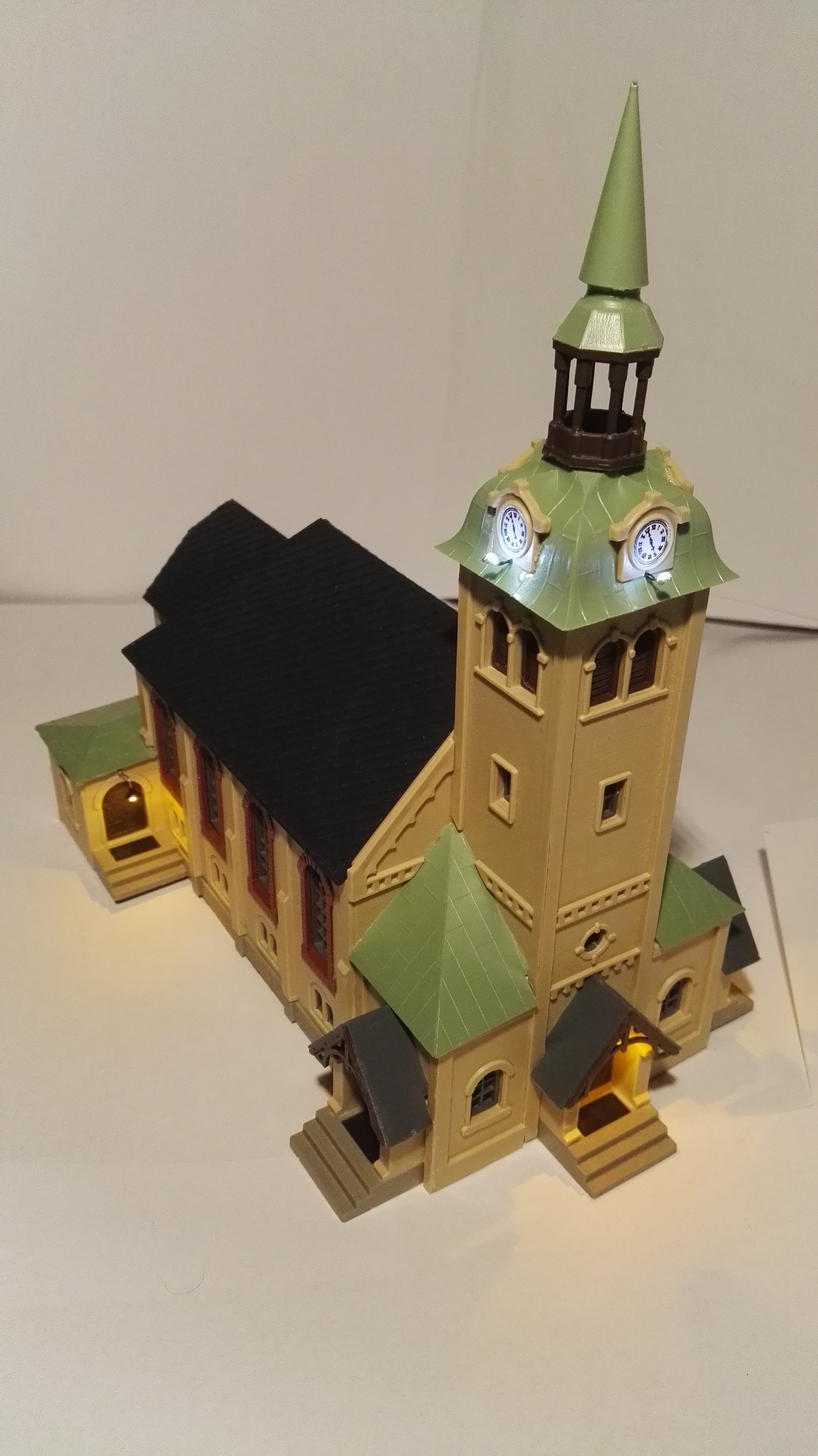

Celkový pohled na sestavený kostel s osvětlením
Kostel – detailní pohled na jeden ze vchodů
Detailní pohled na osvětlené kostelní hodiny. Sice nejsou funkční, zato odbíjejí přesný čas! Jak je to možné? To je přeci v nebi… (nebo v elektronice, kterou kostel disponuje)
Kostel – detailní pohled na osvětlené vchody
Ukázka bití umíráčku |
Ukázka odbíjení hodin |
Ukázka bohoslužby (zvuk úmyslně ztišen) |
|

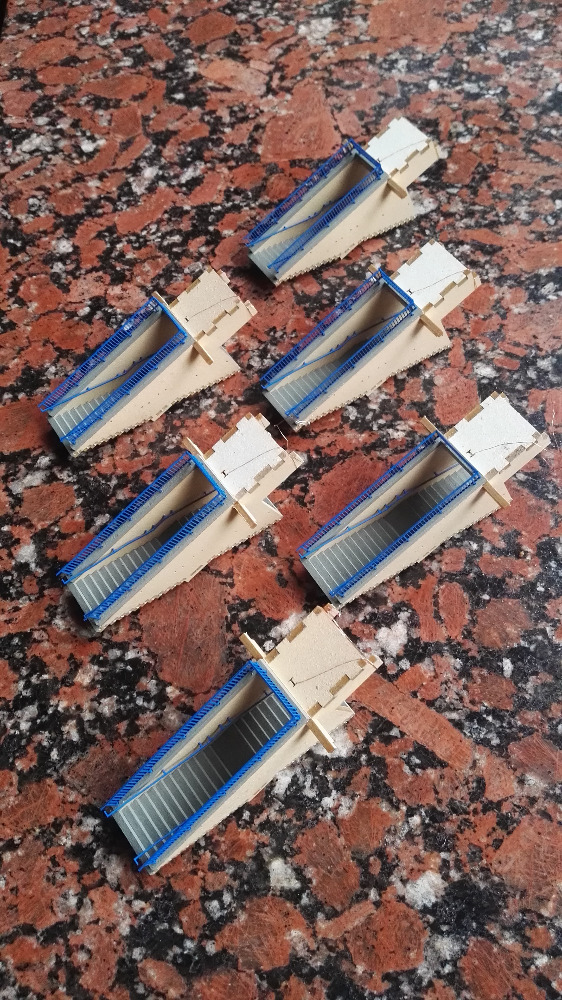

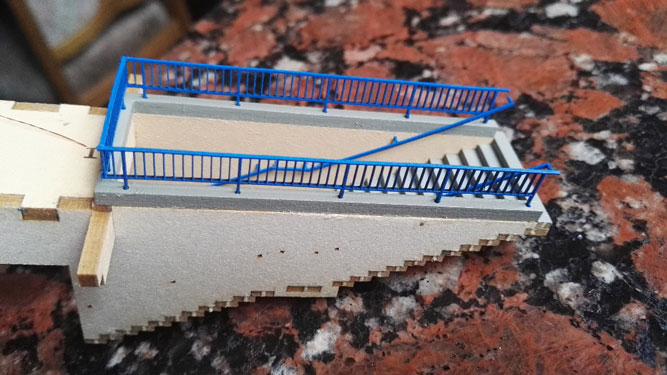

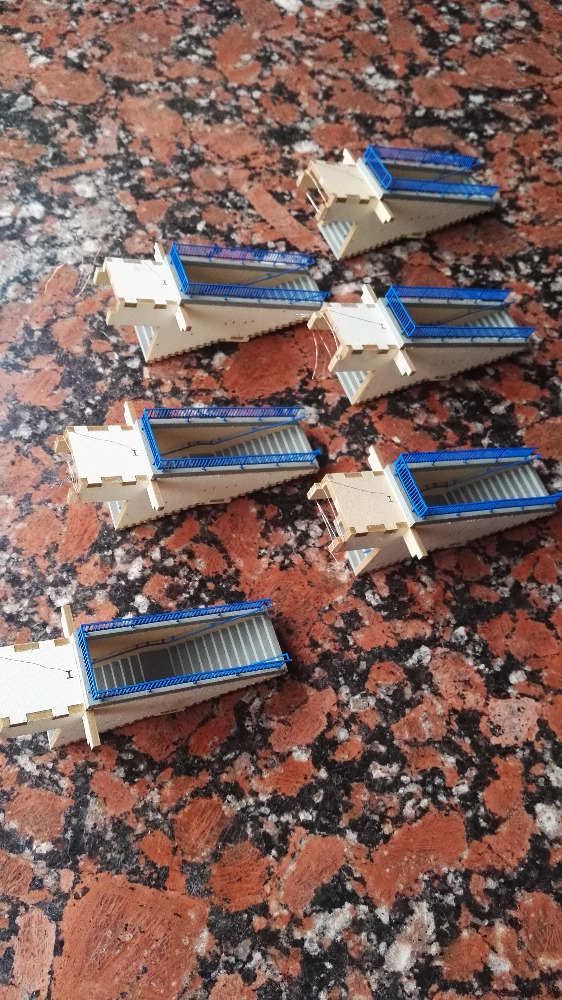

Podchody v nástupištích nádraží Chlumec

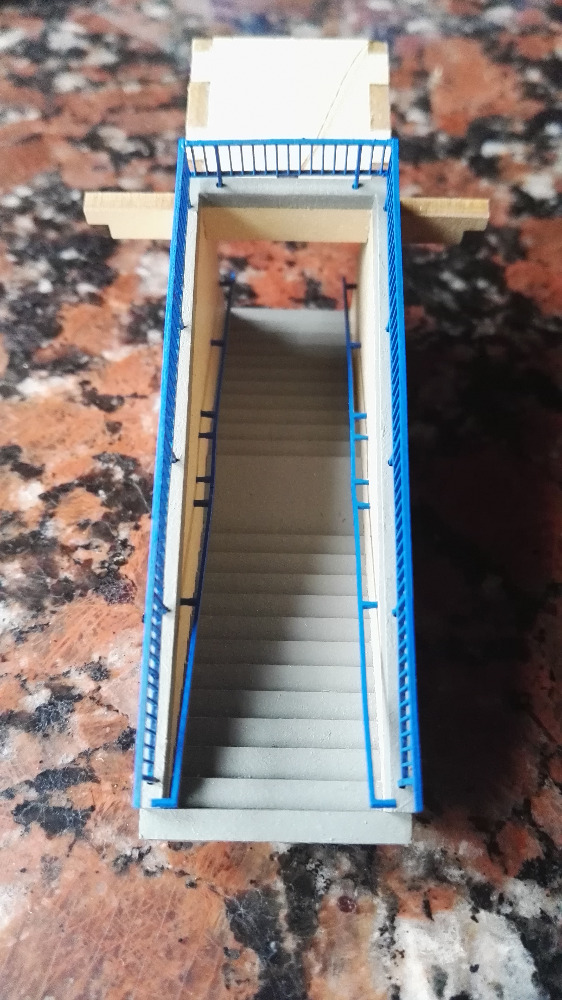

| Použité díly | TT nástupiště - část podchodového dílu | JM detail, 331103 |
| SMD LED dioda warm white | ||
| Disperzní lepidlo, barvy, lakované drátky | ||
| Použité nářadí | Mechanické upínací prvky, ostrý lámací nůž, pinzeta, lupa, kolíčky, letovací potřeby, jehla, štětec. |
| Pracnost | cca 1,5 hodin / jeden podchod |
| Napájení | 8-12 VDC |

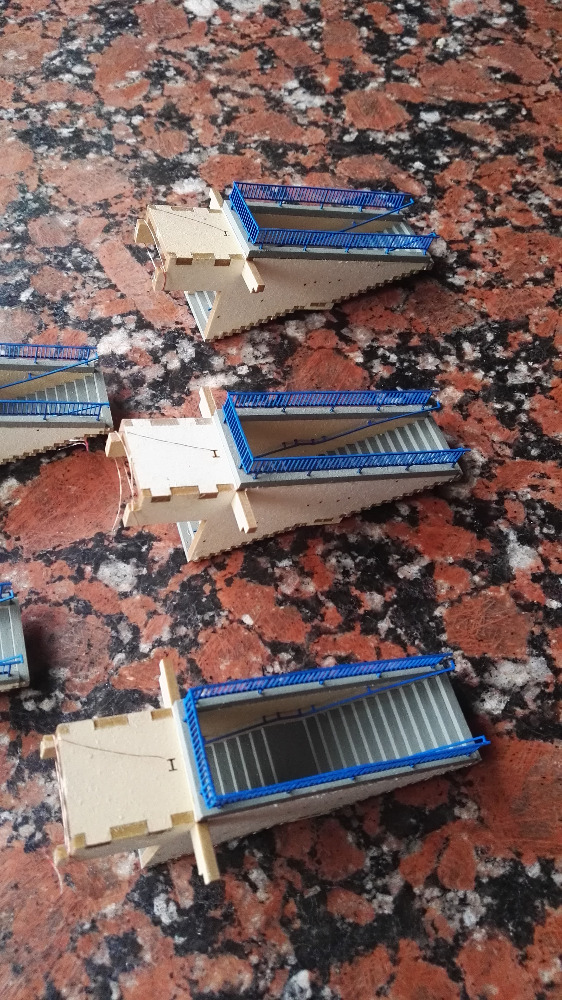

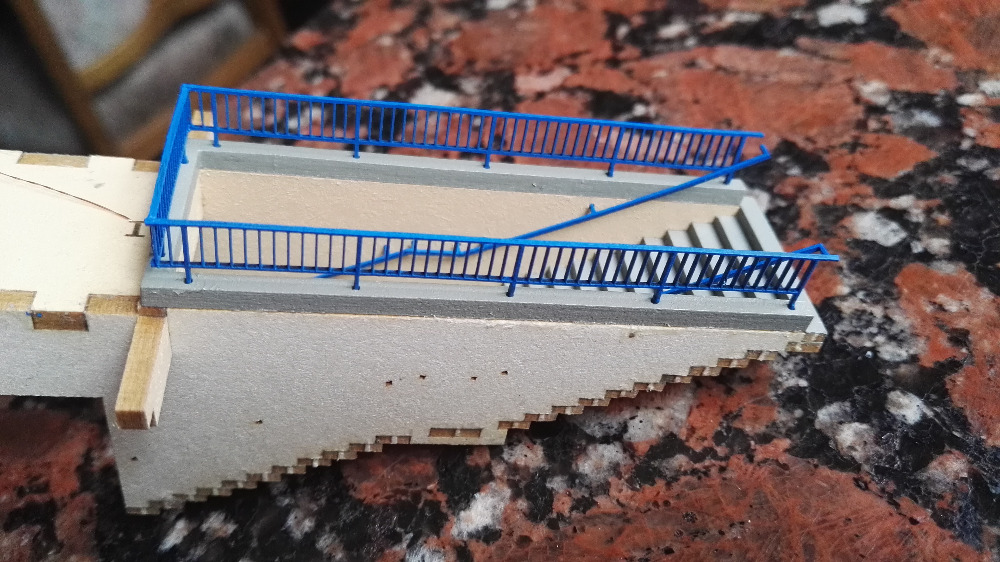

Podchody v nástupištích nádraží Chlumec
Podchody v nástupištích nádraží Chlumec
Podchody v nástupištích nádraží Chlumec
Podchody v nástupištích nádraží Chlumec
Podchody v nástupištích nádraží Chlumec
Rotunda o 6-ti stáních
| Použité díly | Stavebnice rotundy zákl.set 3 stání | Auhagen 13280 |
| Stavebnice rozšíření rotundy o 1 stání | 3x Auhagen 13281 | |
| Stavebnice prohlížecí jámy | 6x Auhagen 43561 | |
| Nástěnná lampa, typ "B", žlutá LED | 6x JM detail, LI-TT-401-Y | |
| Venkovní nástěnná lampa na bočních zdech | 4 ks JM Detail typ D, žluté světlo | |
| 24 ks SMD LED dioda teple bílá | ||
| 1 ks LED dioda studená bílá vysoce svítící | ||
| Modul "svářeč" | Zajíc, svářeč | |
| Modul pro ovládání pohybu vrat a osvětlení | 2x STE033, DCC-DEC10 | |
| Modul pro efekt sodíkových výbojek | Atmega 2560 PRO | |
| Modul stabilizace napětí | IN 3,2-40 VDC / OUT 1,23-35 VDC | |
| Svépomocné moduly nezávislého otevírání křídel vrat | 6 ks svépomocných modulů nezávislého otevírání křídel vrat, 12 krokových motorků, 12x driver pro motor L293D, 6x Atmega 328P, 12x koncový mikrospínač a další el.součástky | |
| Algoritmus pro ovládání vrat | ||
| Mikro krokový motorek šnekový průměr 6mm | 12x DC 5 V 2-phase 4-wire | |
| Disperzní lepidlo, lepidlo na plastikové stavebnice | ||
| Mosazný drát 0,4 mm, 12 ks šroub M1,2 mm, 24 ks matice M1,2 mm | ||
| Barva Agama světle šedá matná, hnědá matná, okr matný, emailová barva zašlý zinek, pudr Agama černý | ||
| 12 ks dopravní značka "Uzávěra koleje" | ||
| Použité nářadí | Mechanické upínací prvky, ostrý lámací nůž, štípačky, pinzeta, pilník, smirkový papír, lupa, kolíčky, svorky, nůžky, letovací potřeby, vrtačka a vrtáky Ø0,5 mm a Ø6,5 mm, letovací potřeby, skalpel, bruska, štětce, pinzety, lepidlo, tmel, hadřík, smirkový papír, vrtáčky 0,4 mm 0,6 mm 0,8 mm 2,0 mm, tavná pistole, horkovzdušná pistole. |
| Pracnost | 150 hodin |
| Napájení | 12 VDC, ovládání DCC |

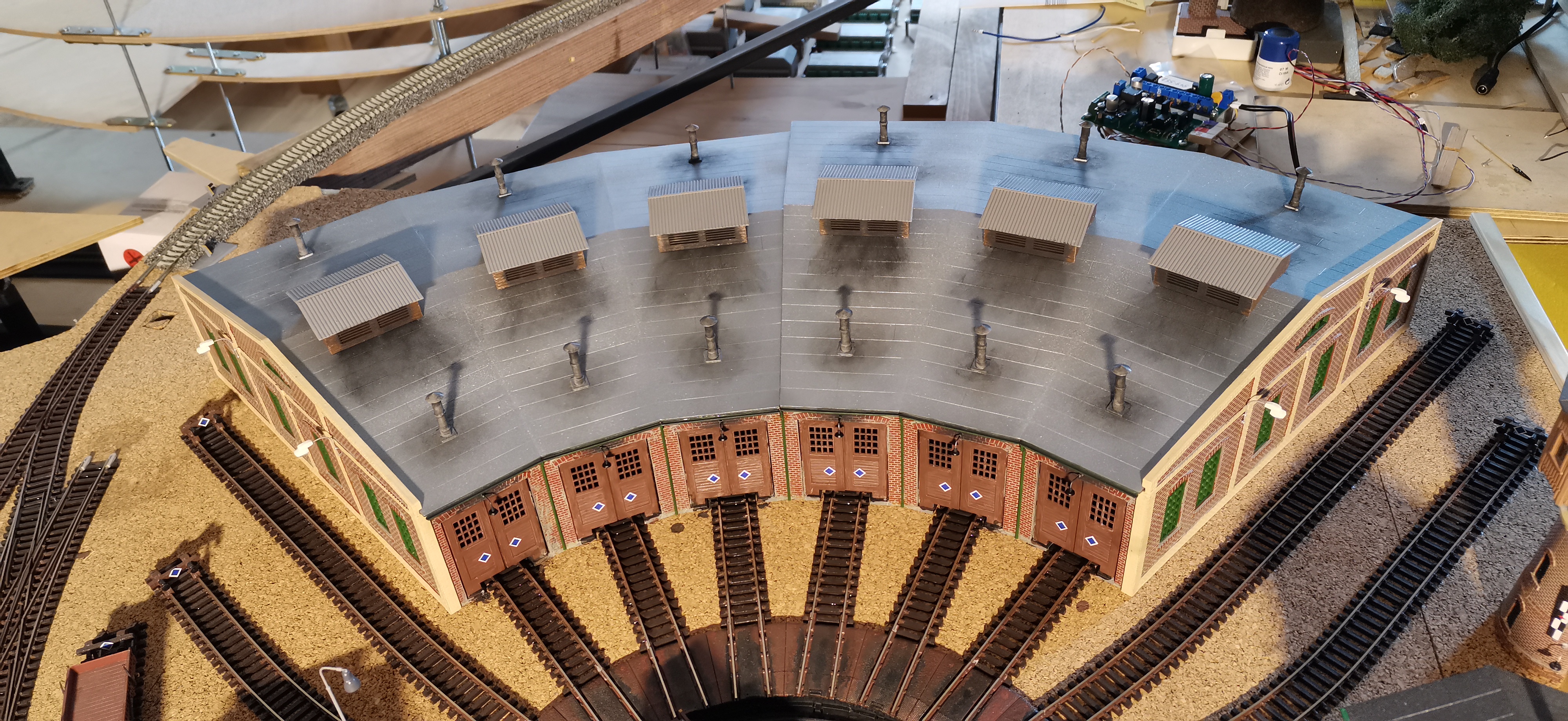

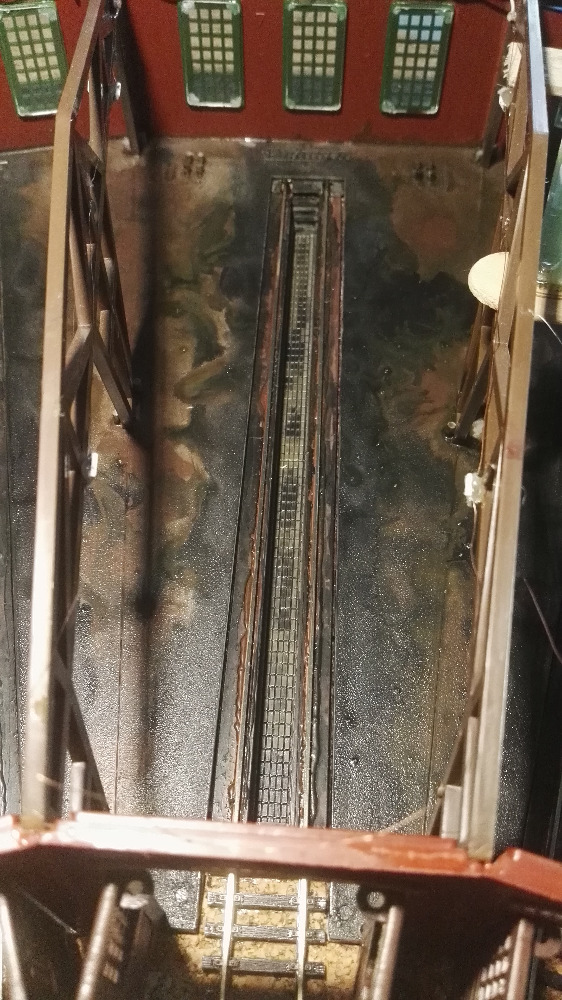

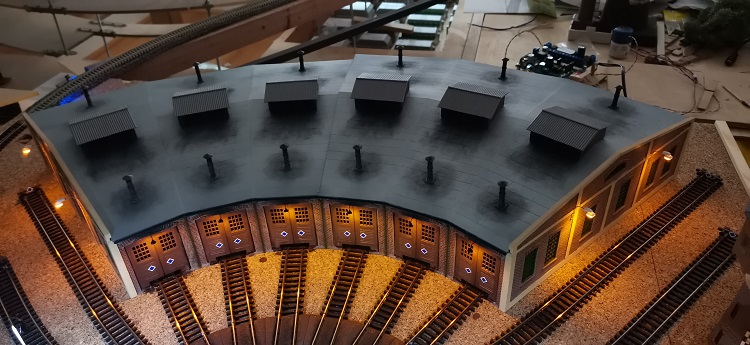

Rotunda – celkový denní pohled

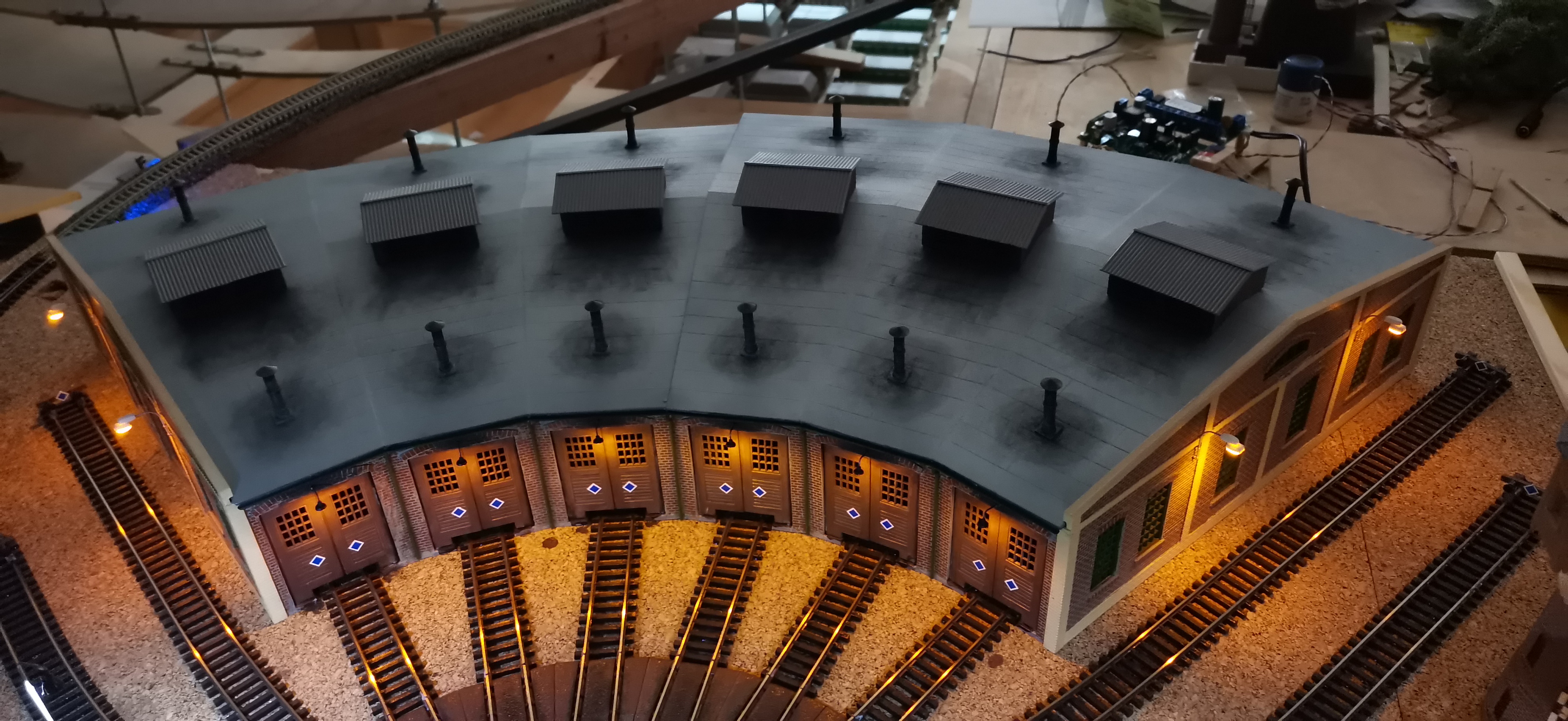

Rotunda – celkový noční pohled

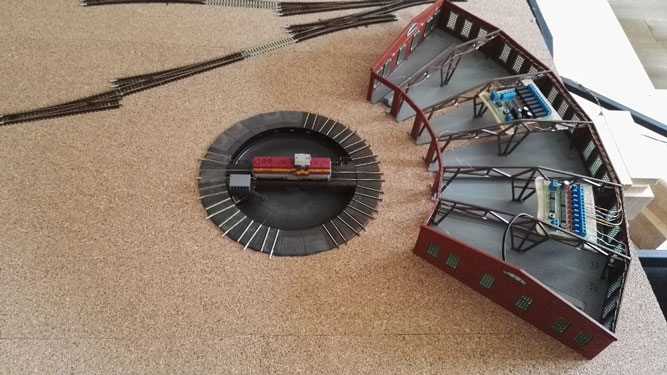

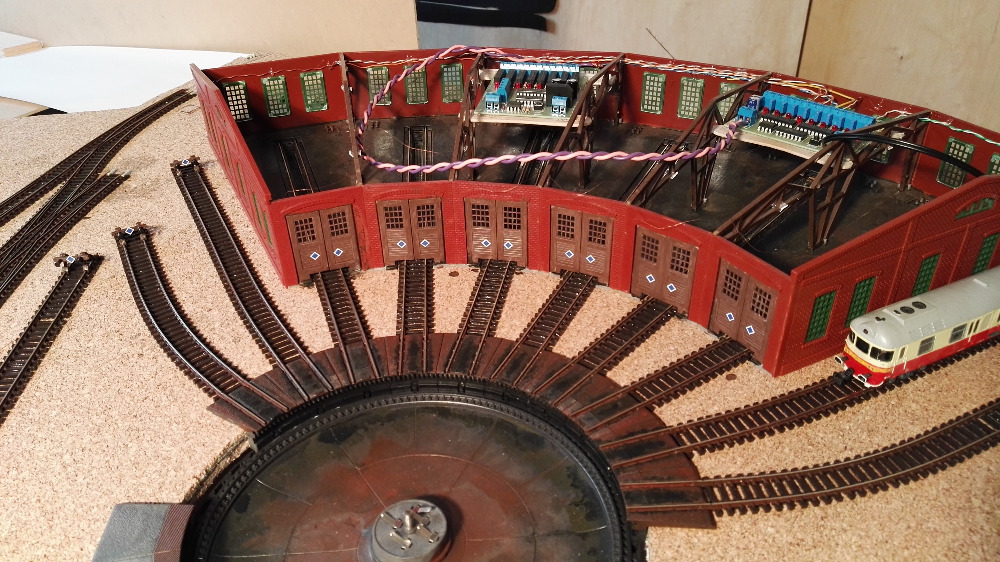

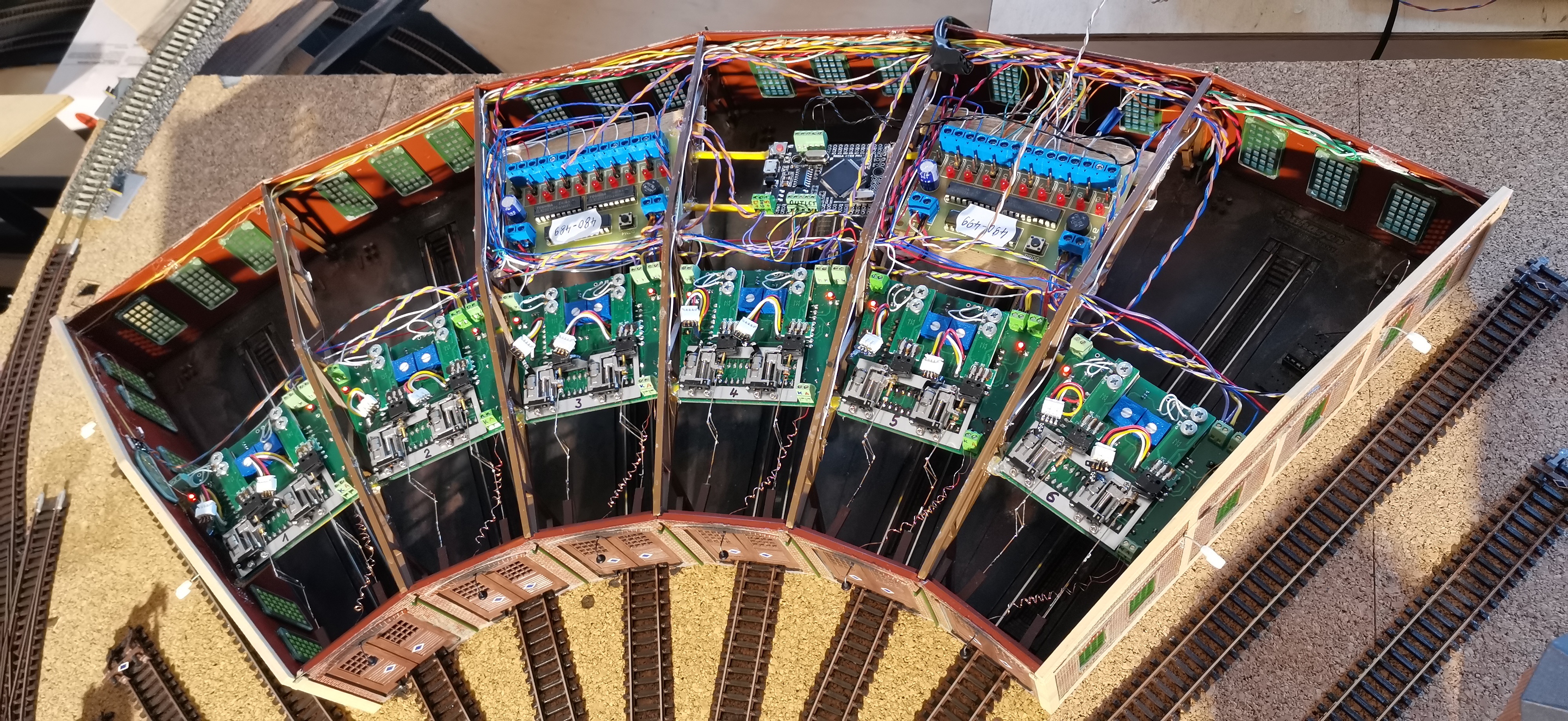

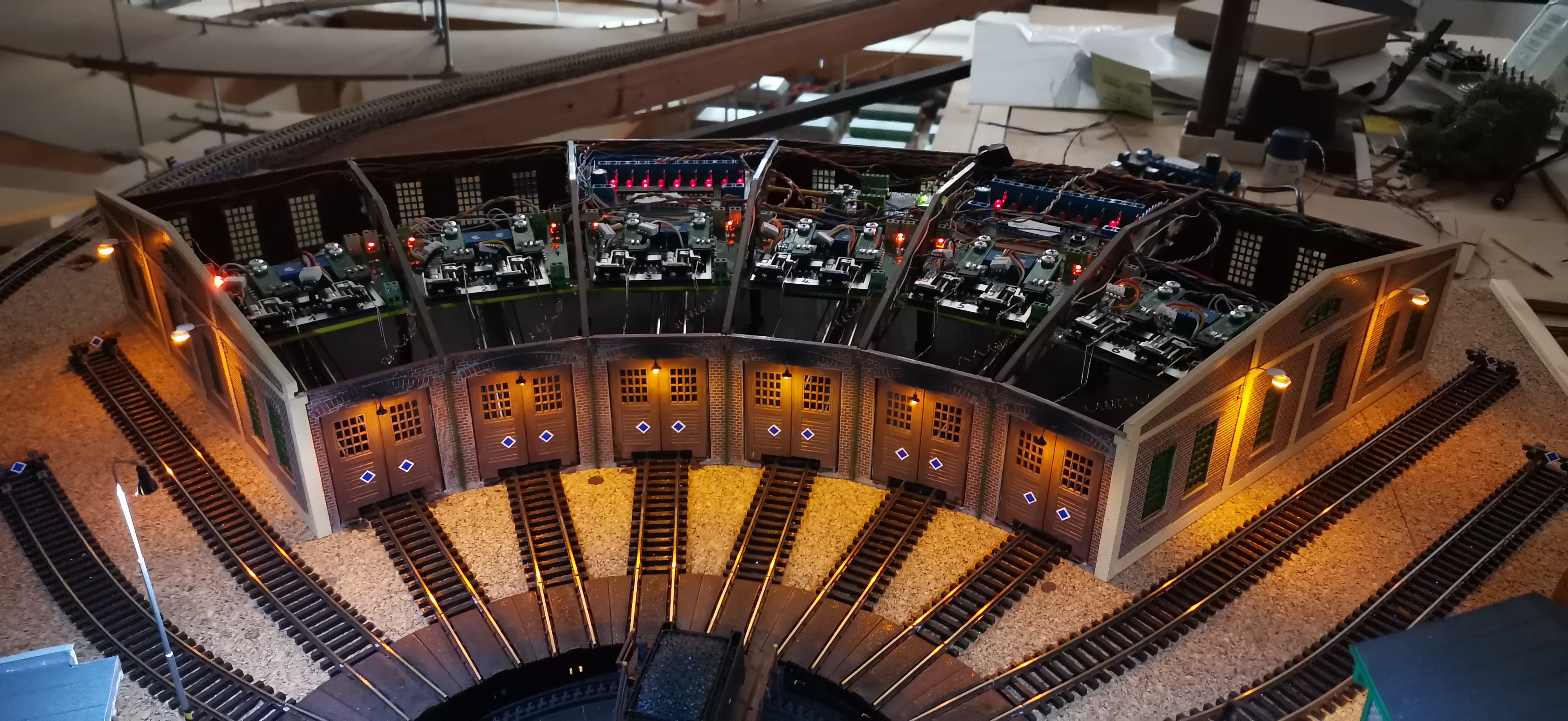

Rotunda – elektronické vybavení od řízení osvětlení až po ovládání dvoukřídlých vrat
Rotunda – elektronické vybavení od řízení osvětlení až po ovládání dvoukřídlých vrat - night vision
Rotunda – pohled na jedno ze 6-ti stání

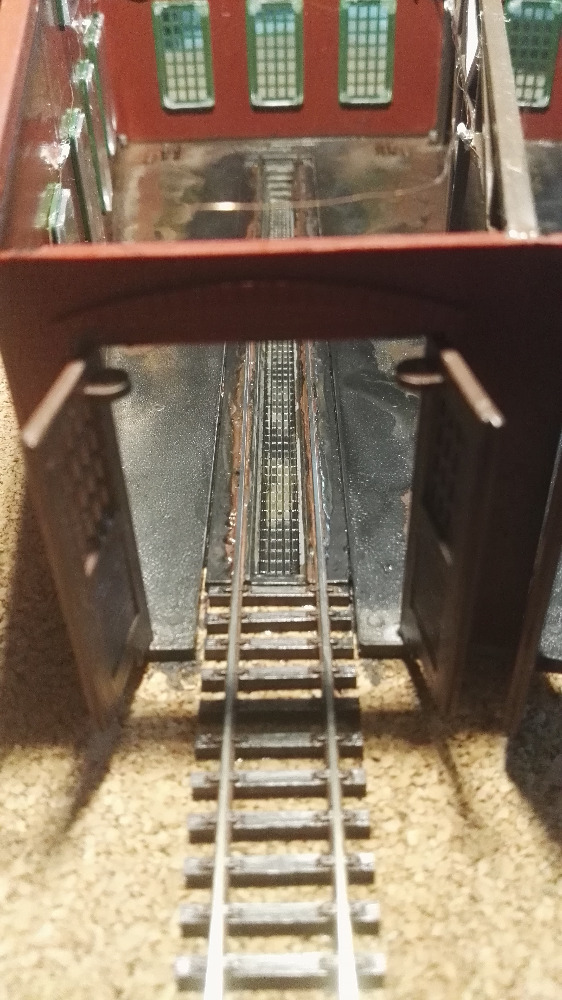

Rotunda – pohled na vjezd do jednoho ze stání
Rotunda – pohled z vnitřku směrem k výjezdu
Rotunda - plně automatická jízda |
Rotunda - detail mechanismu
|

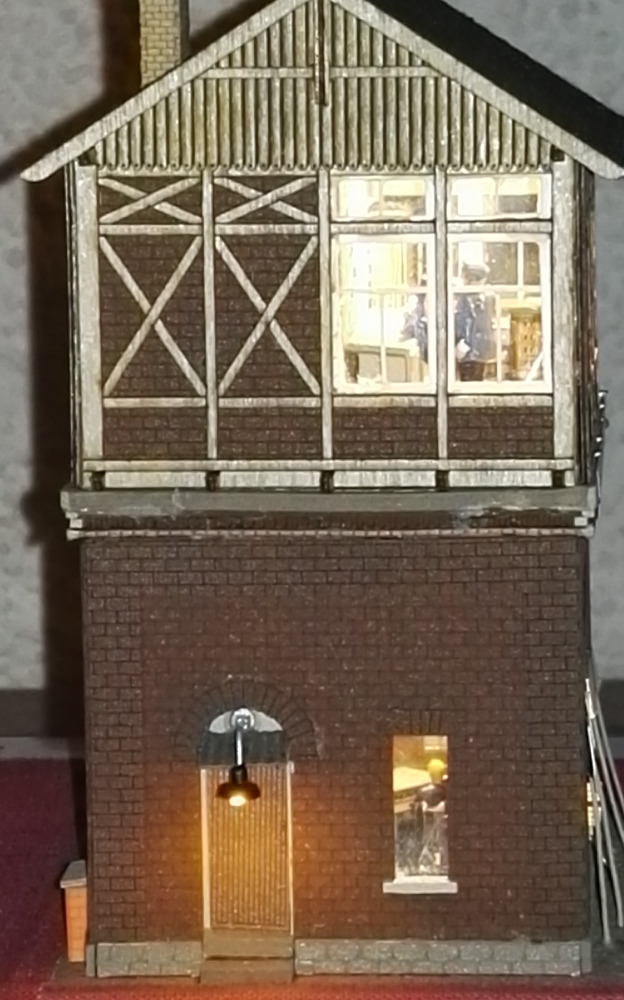

Stavědlo Chlumec zhlaví východ
| Použité díly | Stavebnice Laser-Cut "Stavědlo Brno" | Šikulové - IGRA MODEL, 110011 |
| Stavebnice Laser-Cut "2x skříň, 2x stůl a 2x židle" | Šikulové - IGRA MODEL, 130022 | |
| Dioda LED | teplá bílá pro osvětlení místností | |
| Dioda LED | 5x - červená, zelená, žlutá, bílá, modrá pro osvětlení návěstí | |
| Nástěnná lampa | JM detail, LI-TT-401-Y | |
| 2 železniční zaměstnanci | Noch XL set, 46105 | |
| Železniční značky různé | Modelle Mamos Bausatz | |
| Disperzní lepidlo, světlovodné vlákno Ø0,5mm, mosazné trubičky, drátky, napájecí konektor, smršťovací bužírka | ||
| Použité nářadí | Mechanické upínací prvky, ostrý lámací nůž, štípačky, pinzeta, pilník, smirkový papír, lupa, kolíčky, svorky, nůžky, letovací potřeby, vrtačka a vrtáky Ø0,5mm a Ø6,5mm, tavná pistole, horkovzdušná pistole |
| Pracnost | 40 hodin |
| Napájení | 8-12 VDC |

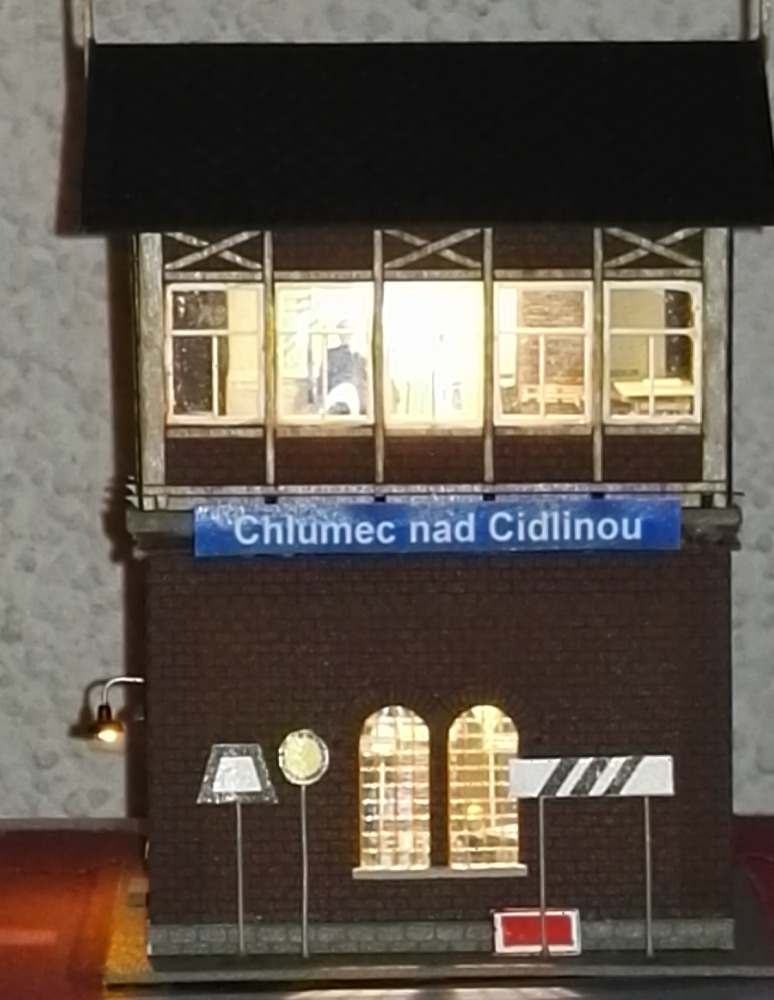

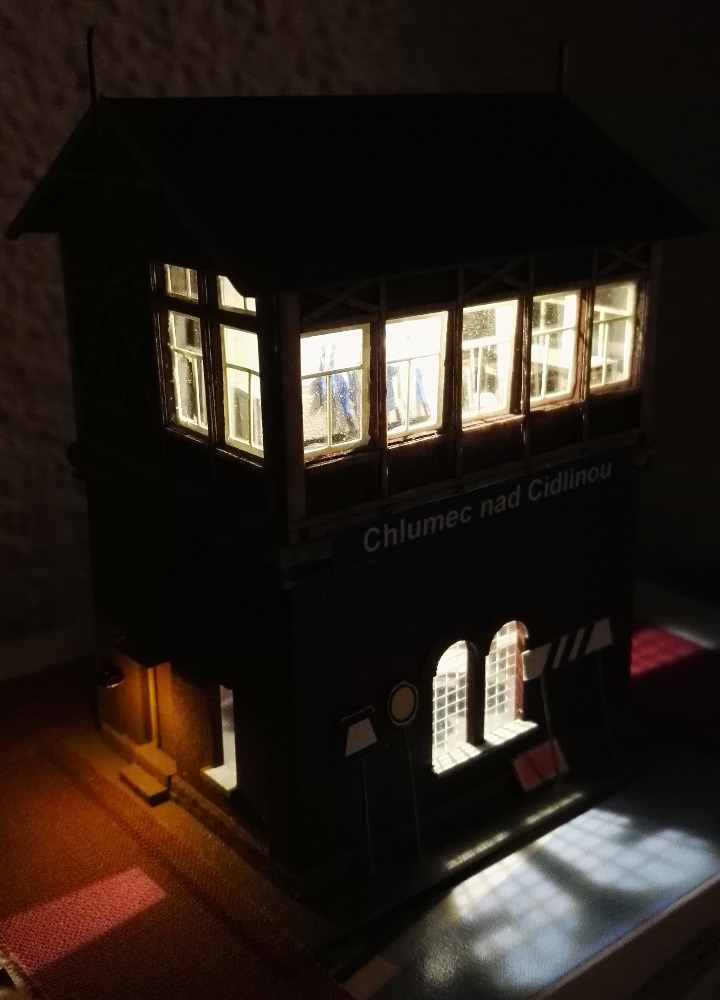

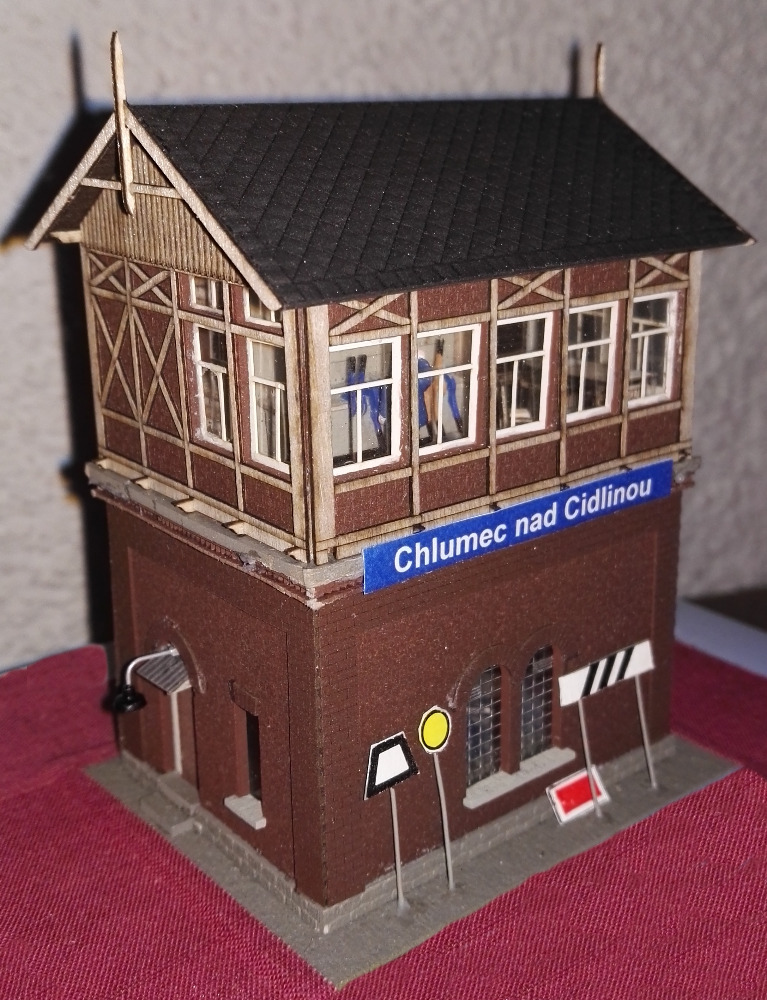

Stavědlo Chlumec zhlaví východ
Stavědlo Chlumec zhlaví východ
Stavědlo Chlumec zhlaví východ
Stavědlo Chlumec zhlaví východ

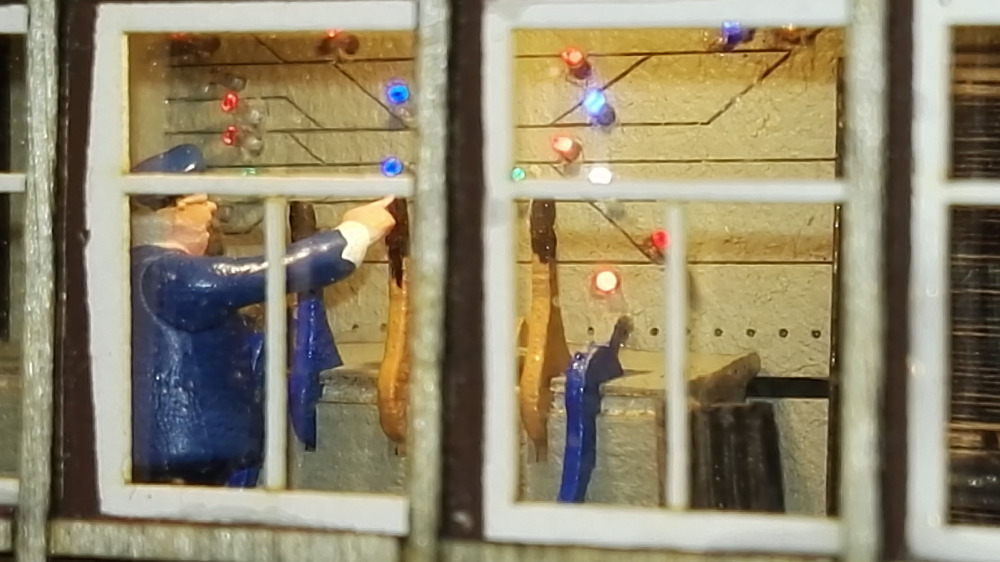

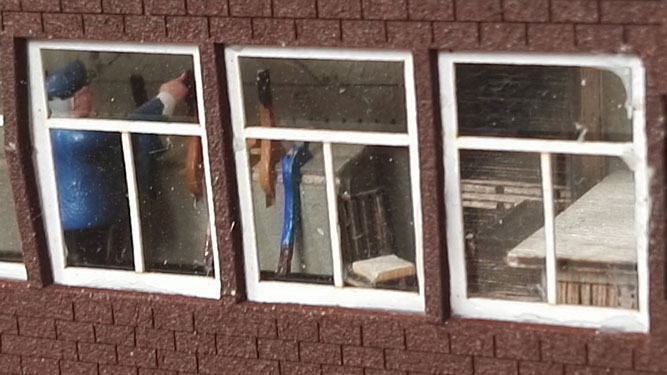

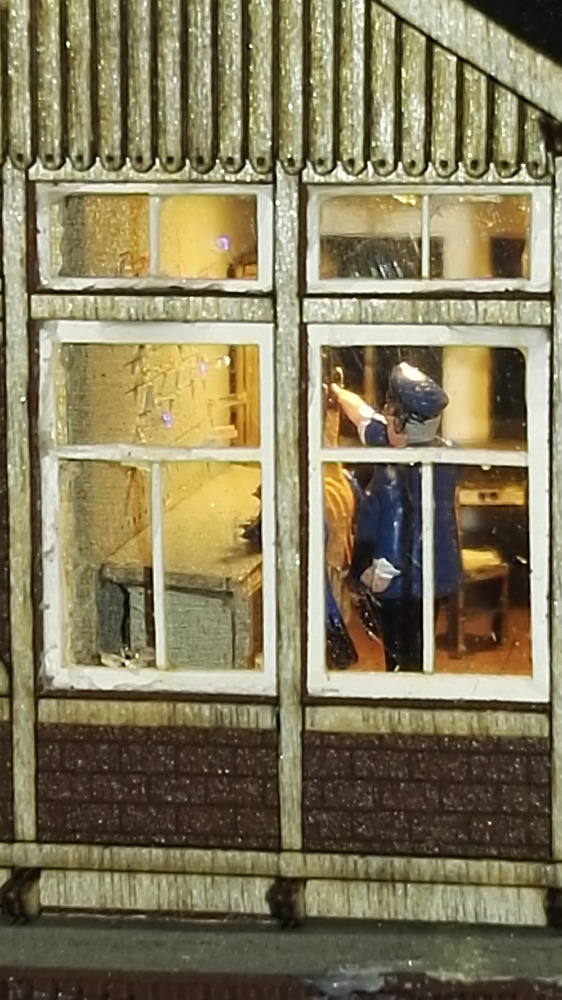

Stavědlo – detail vnitřního vybavení
Stavědlo – detail vnitřního vybavení
Stavědlo – detail vnitřního vybavení

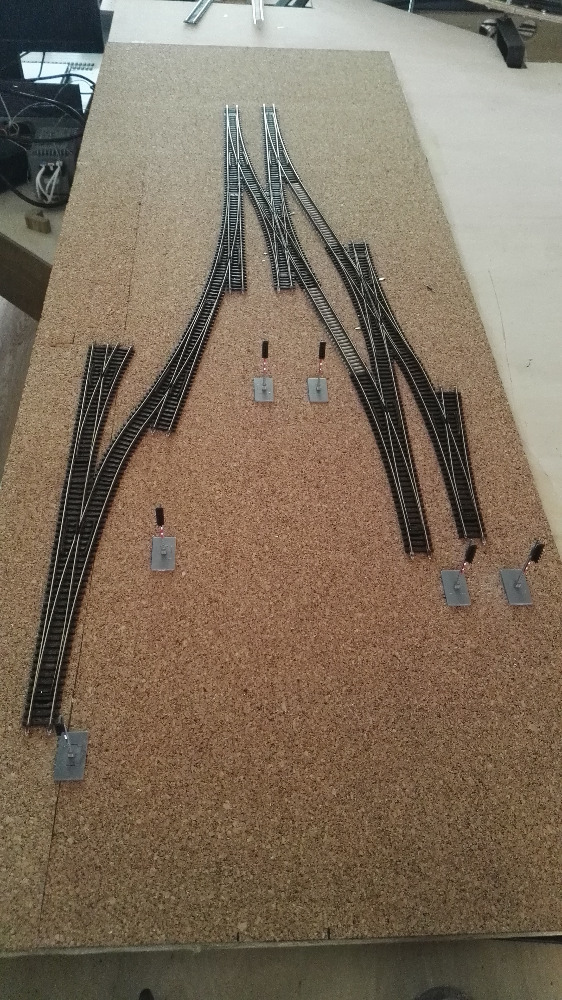

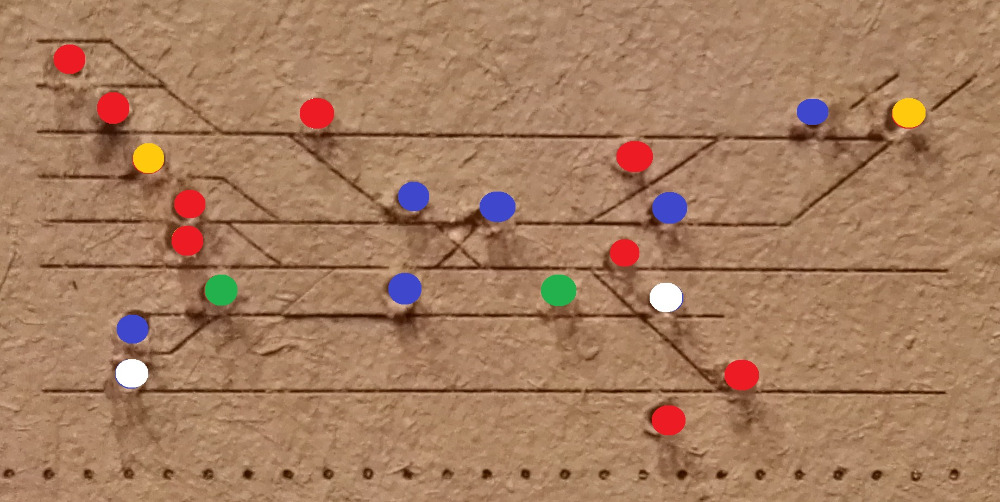

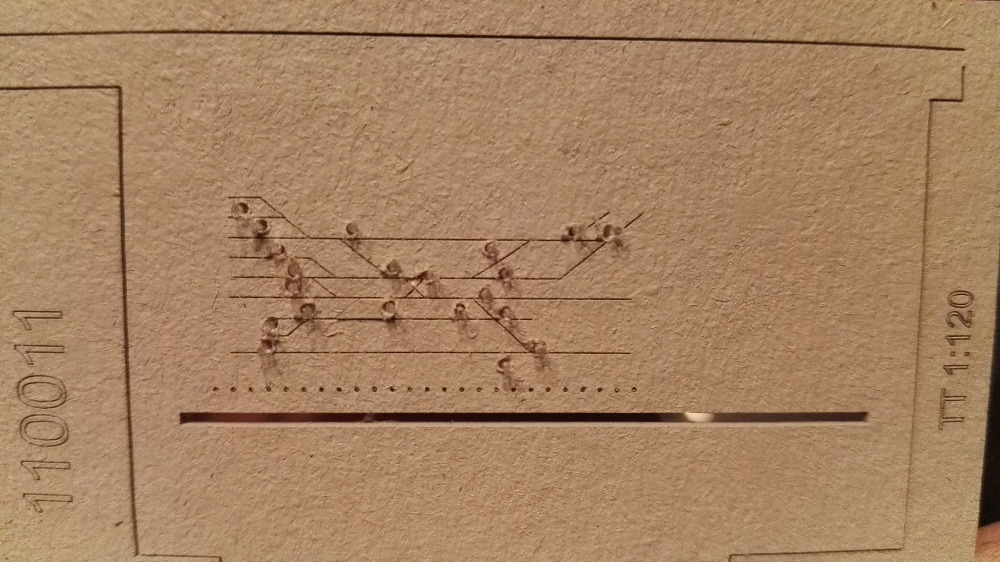

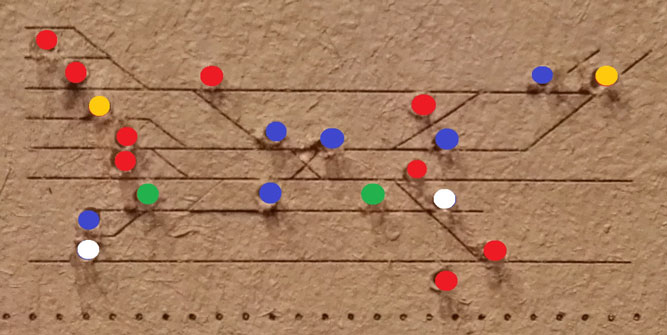

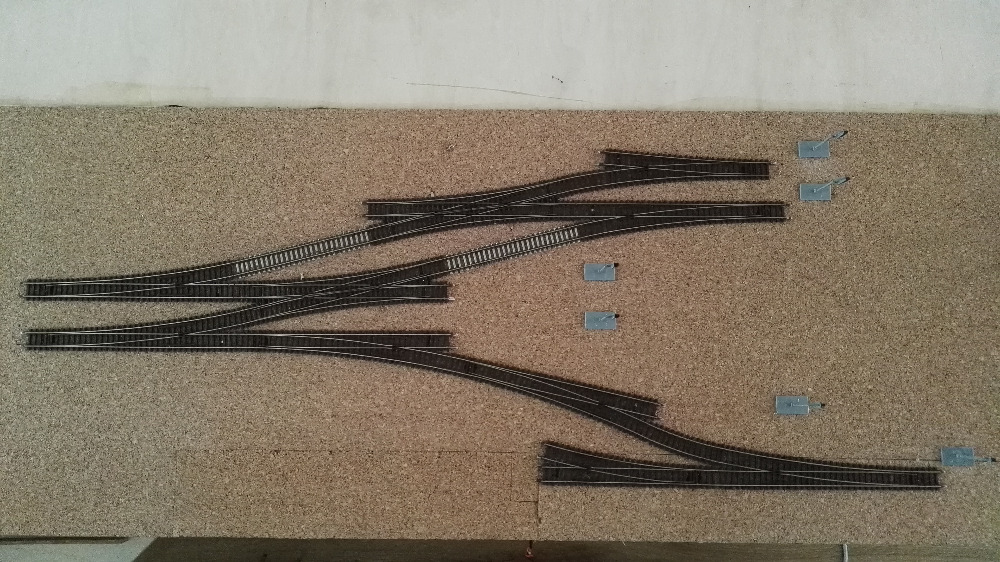

Plánek zhlaví kolejiště (fikce)
Plánek zhlaví kolejiště (fikce)

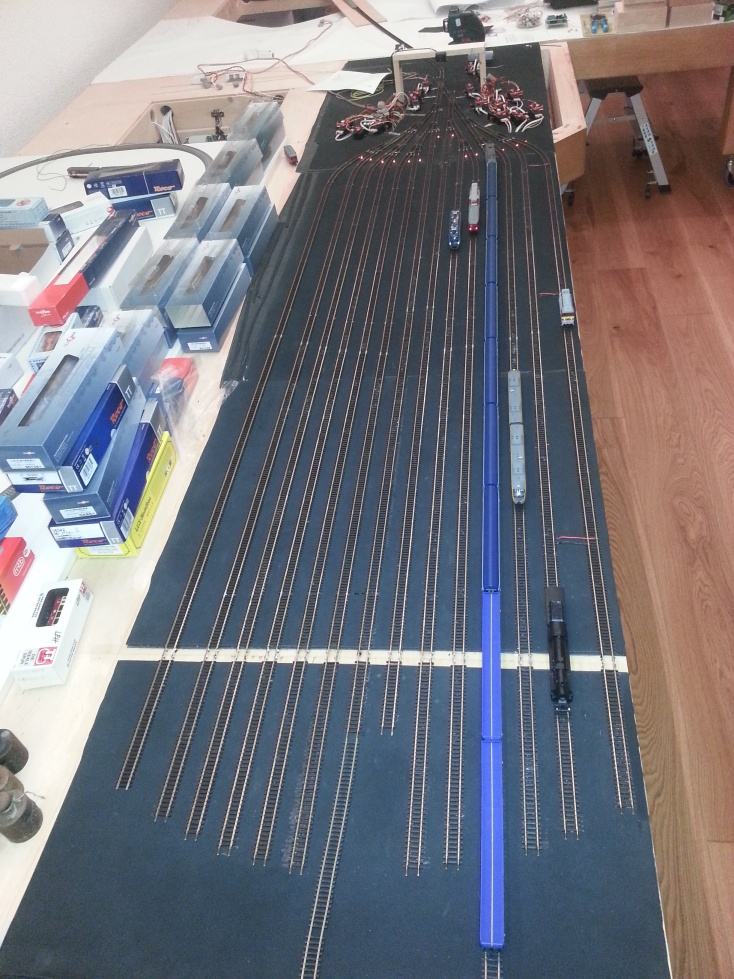

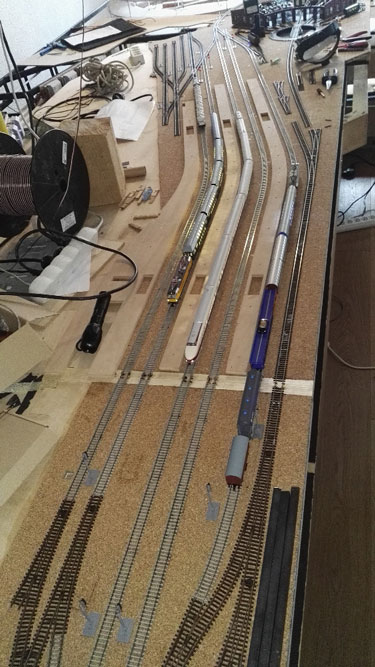

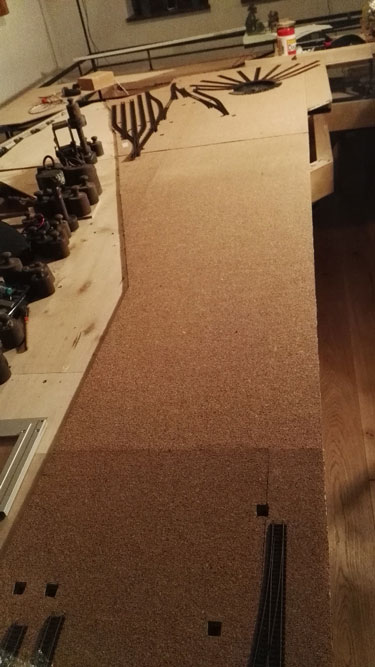

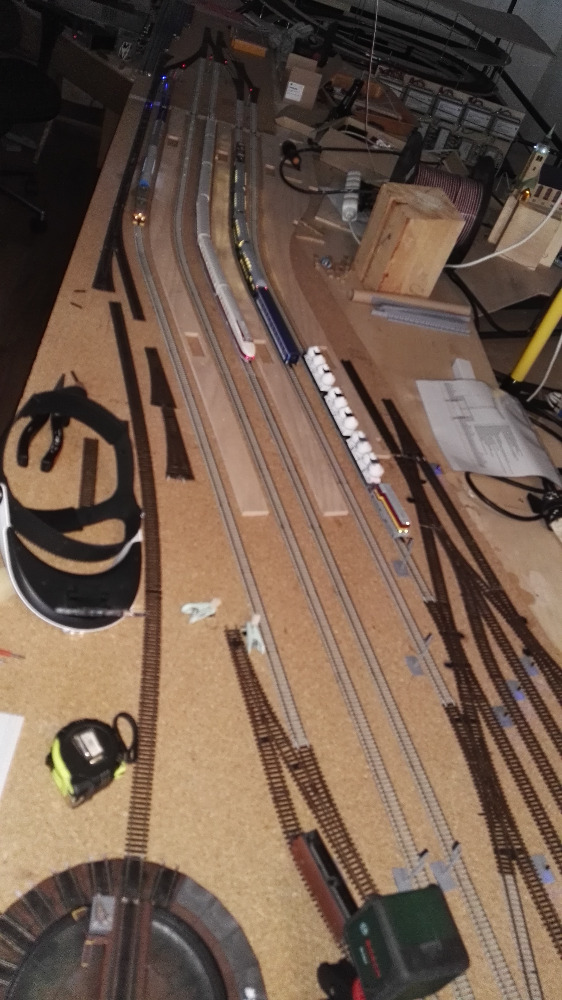

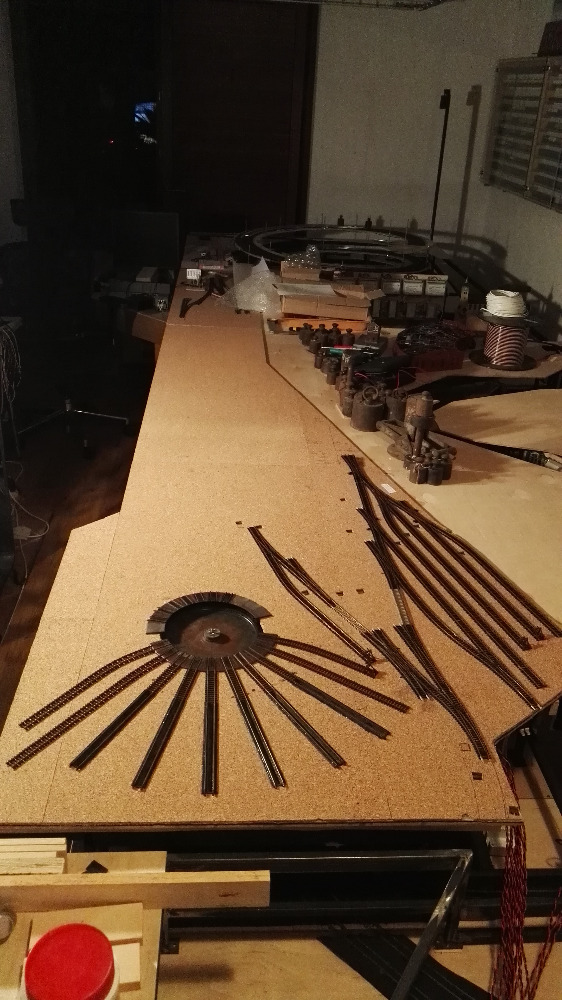

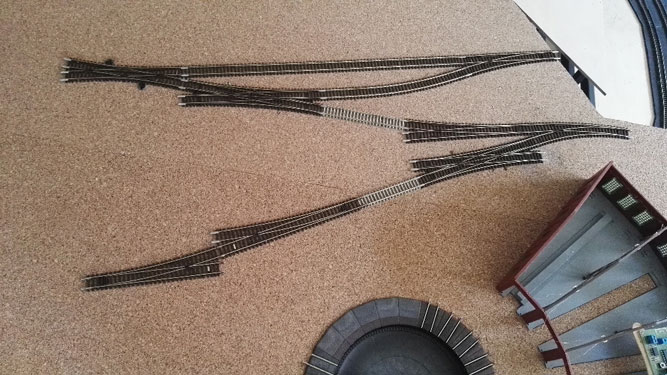

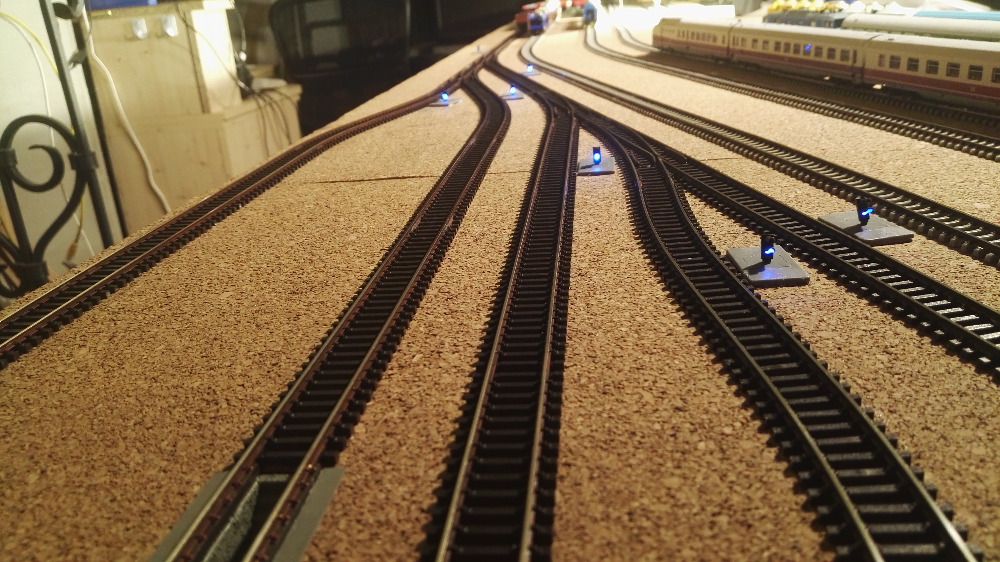

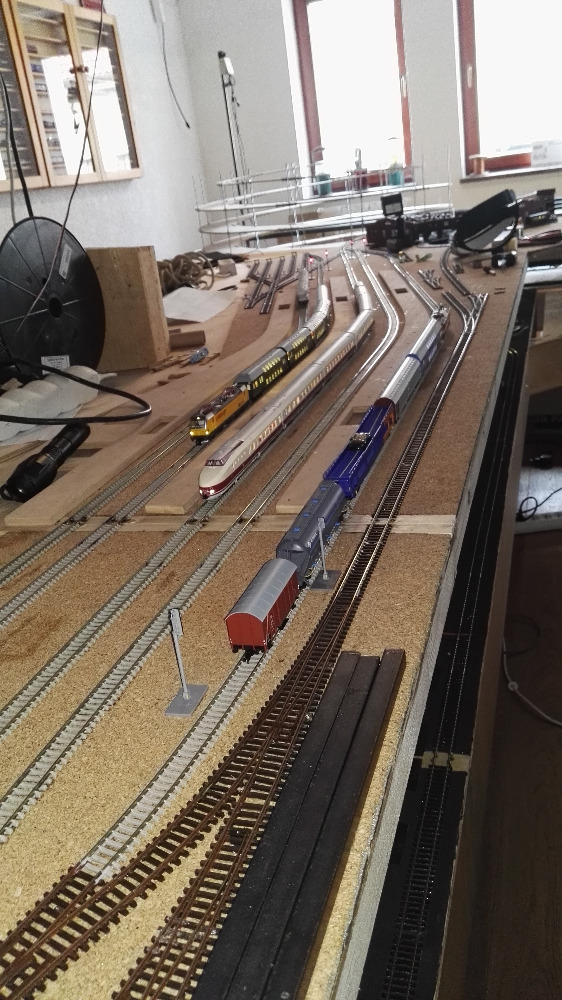

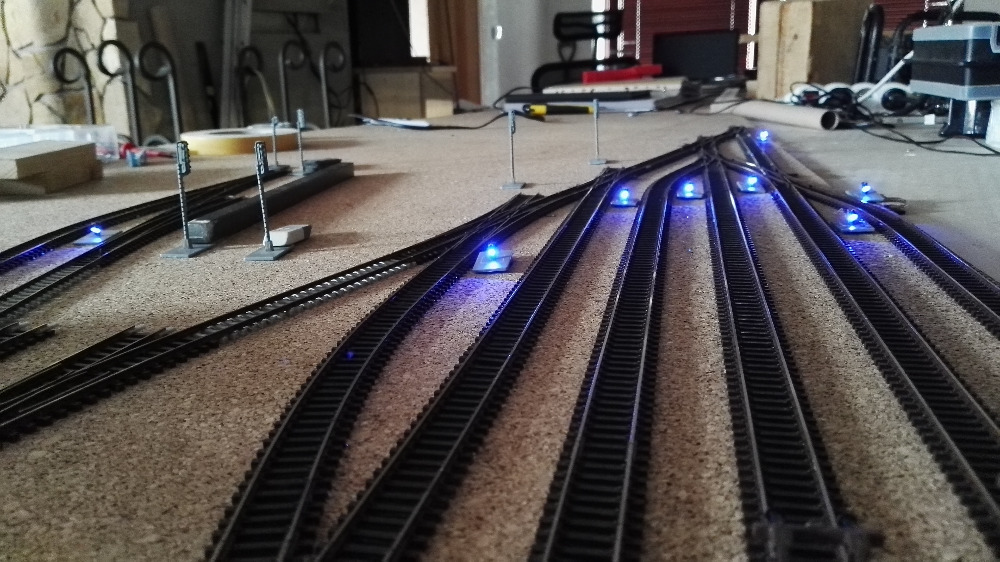

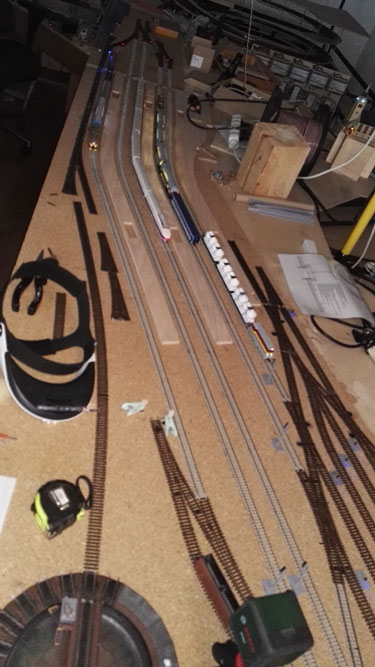

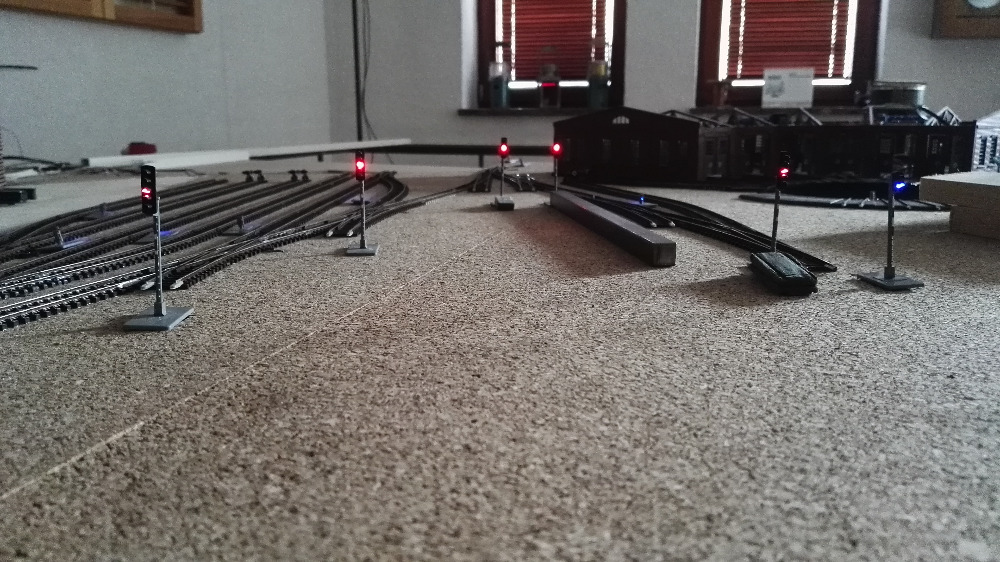

Výstavba hlavního nádraží

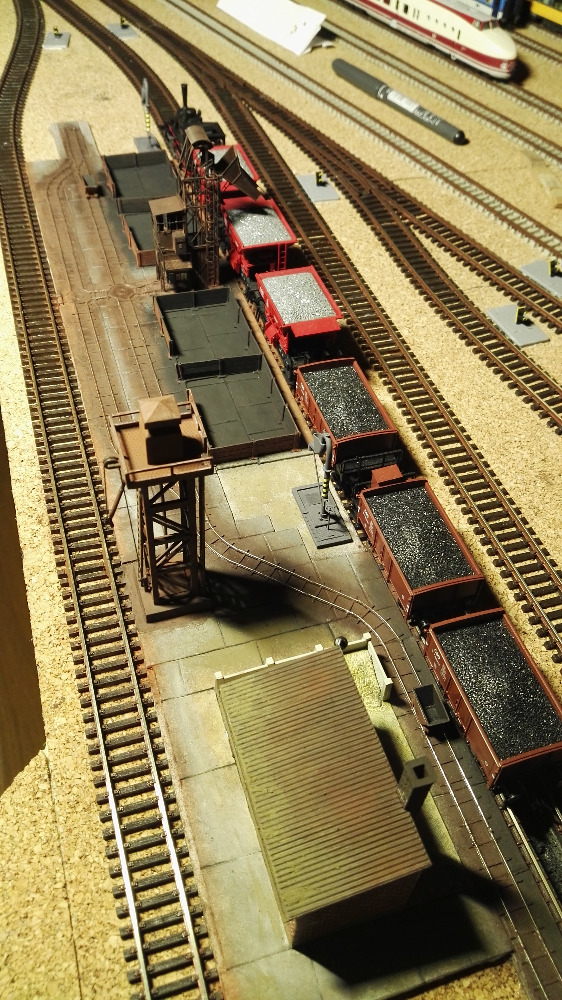

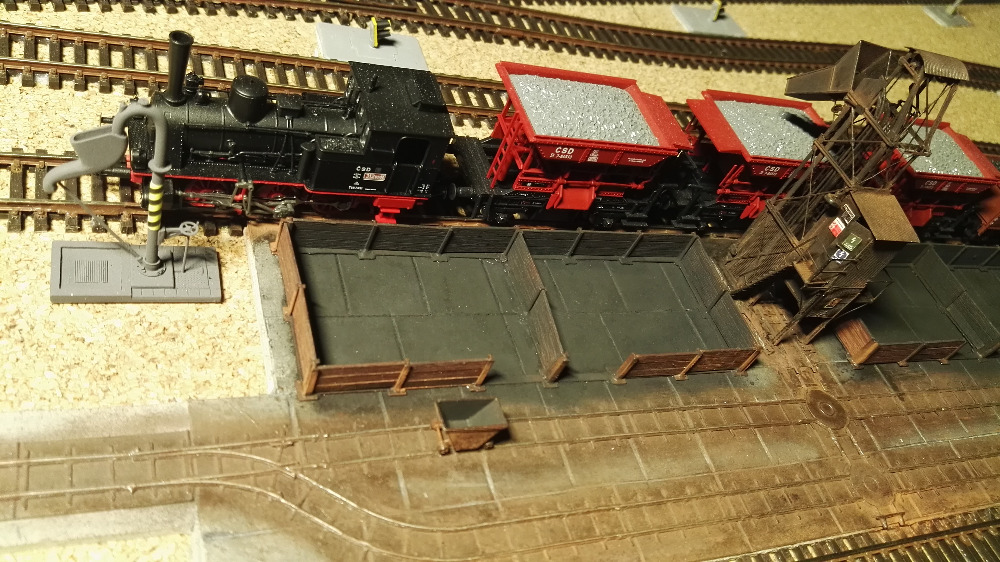

Do zbrojení uhlím přivezli první palivo
Do zbrojení uhlím přivezli první palivo
Do zbrojení uhlím přivezli první palivo
Do zbrojení uhlím přivezli první palivo – noční pohled

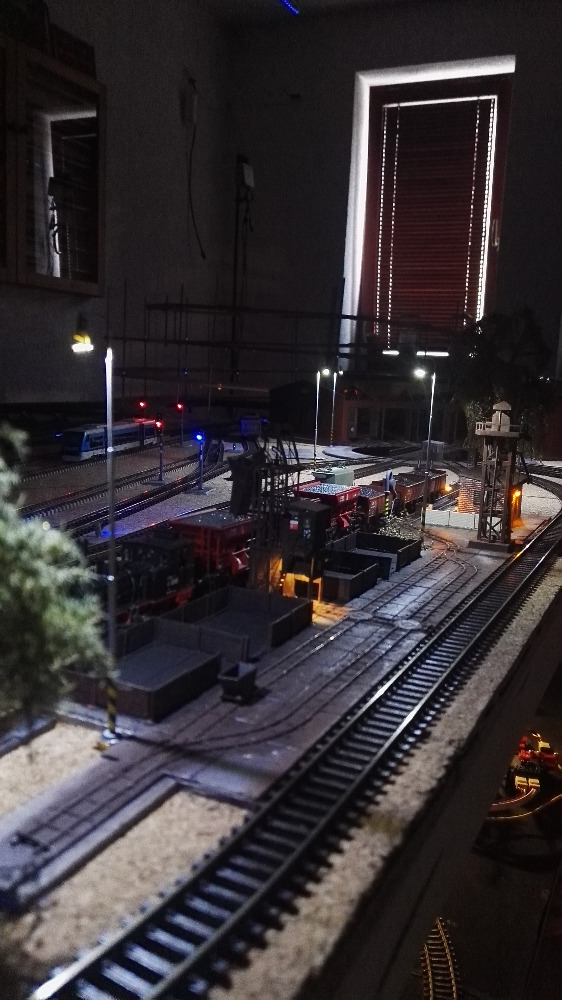

Noční pohled na zauhlování a pískovnu

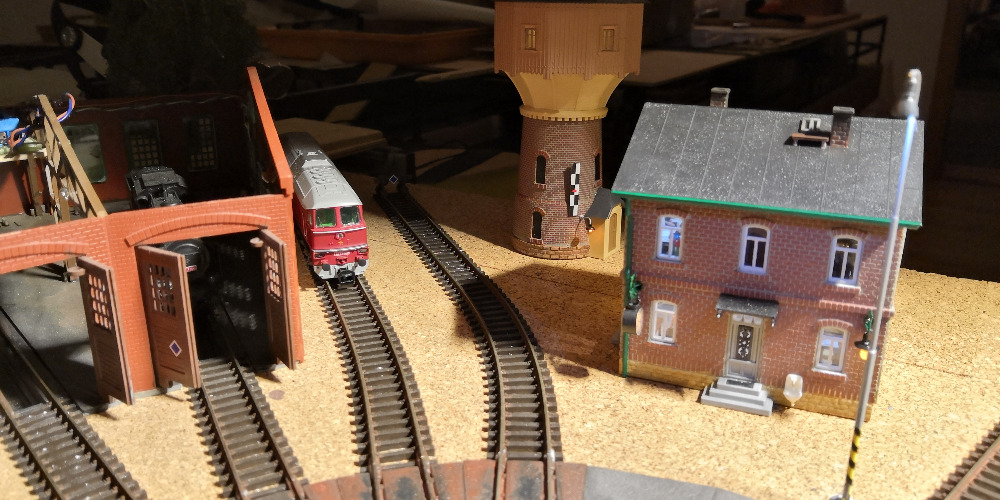

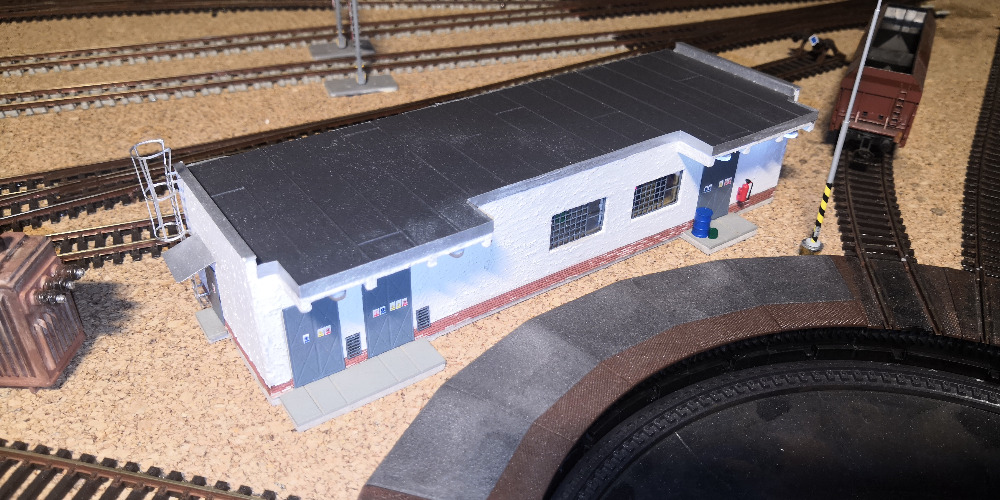

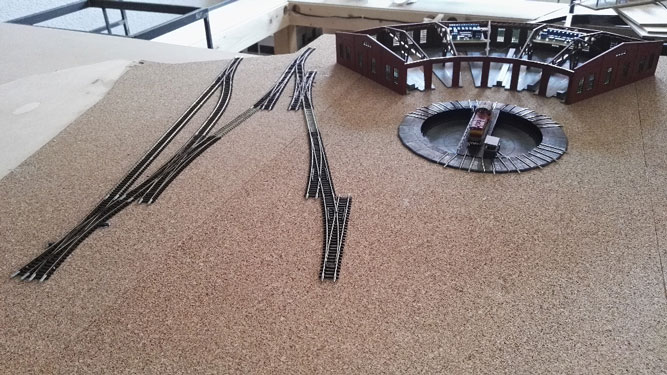

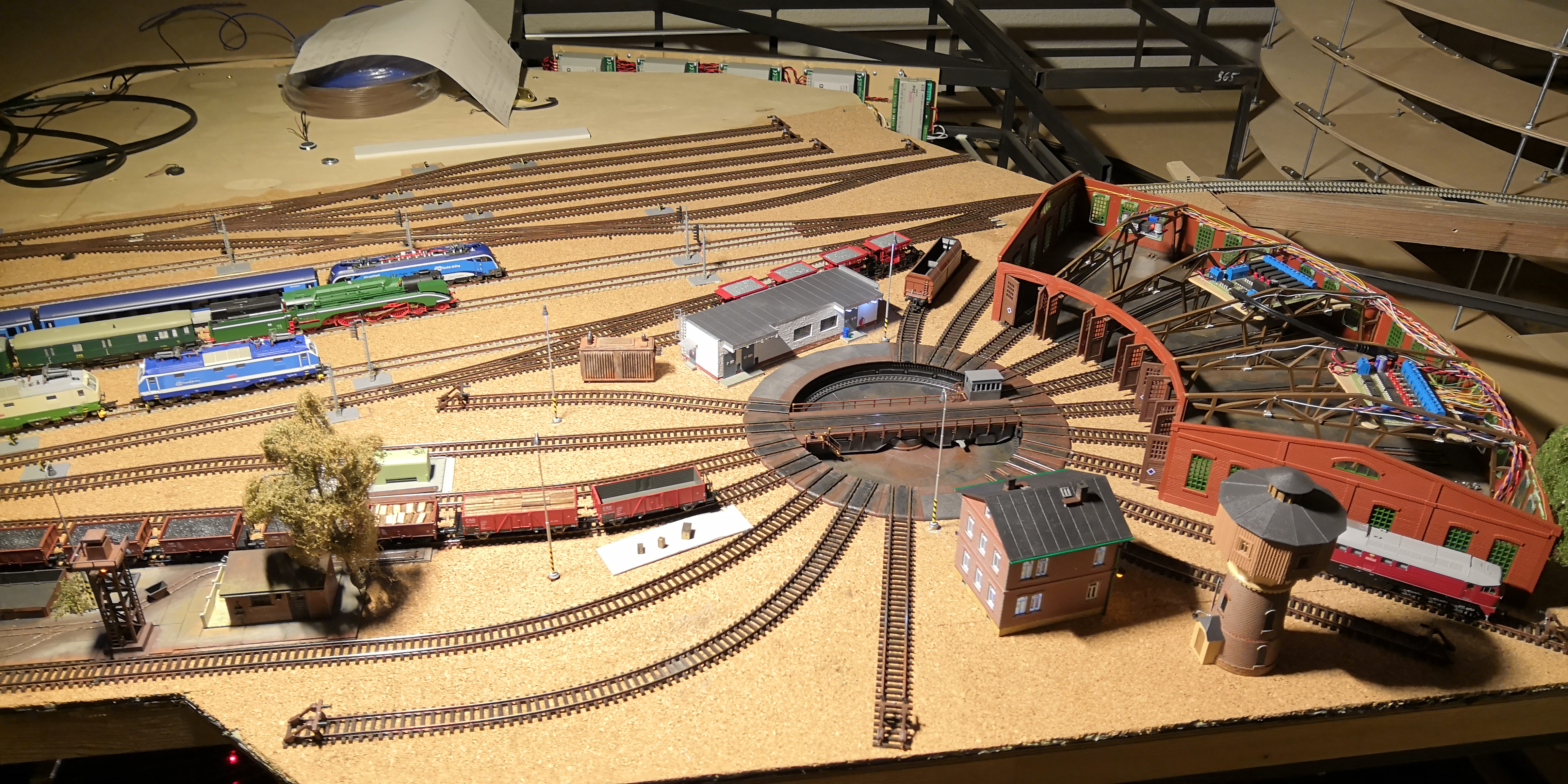

Celkový pohled na uspořádání depa

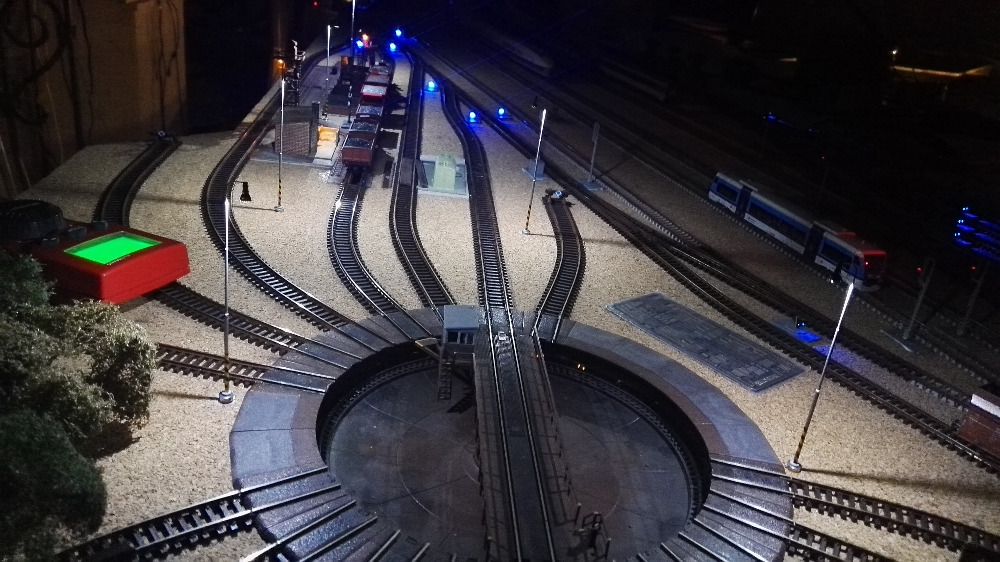

Jeden z nočních momentů depa
Do zbrojení uhlím přivezli první palivo

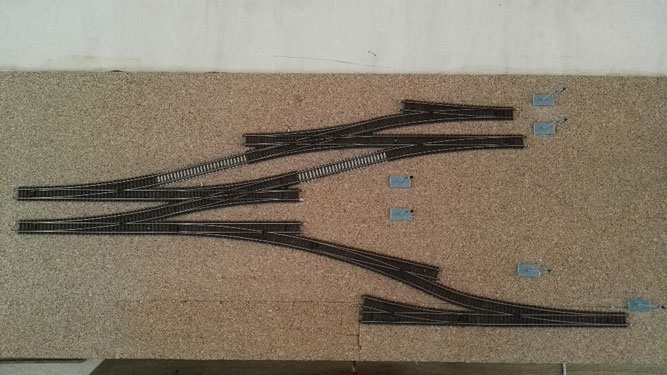

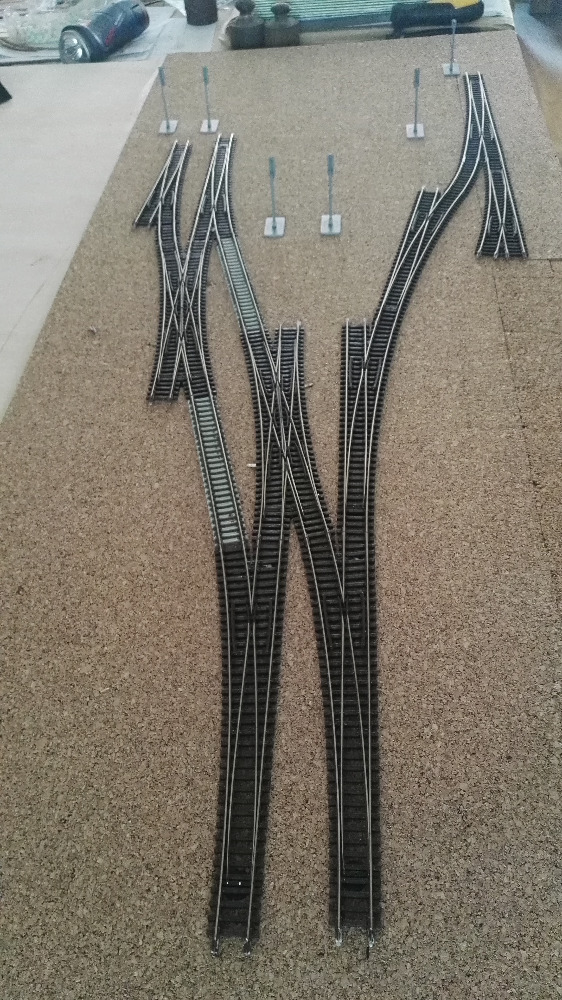

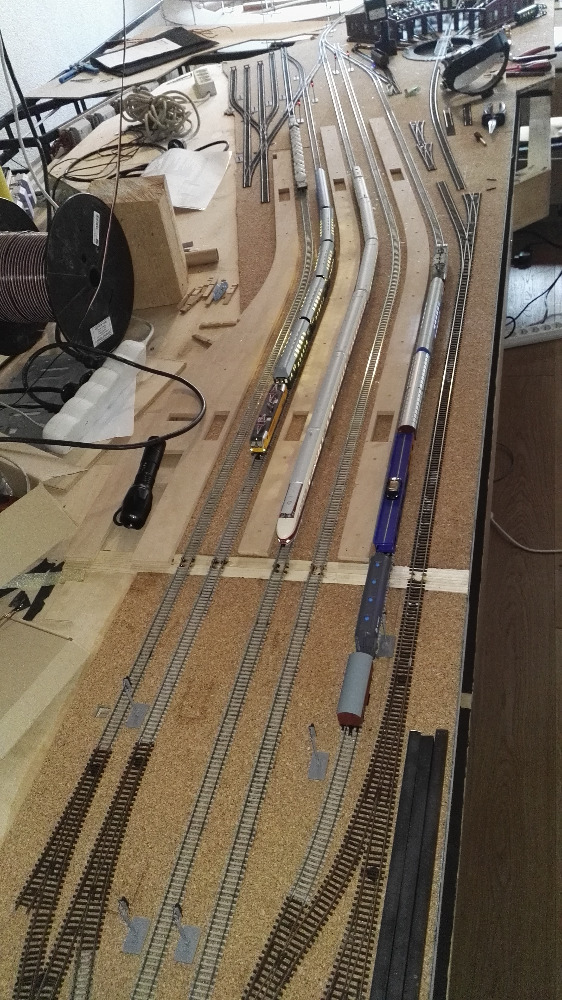

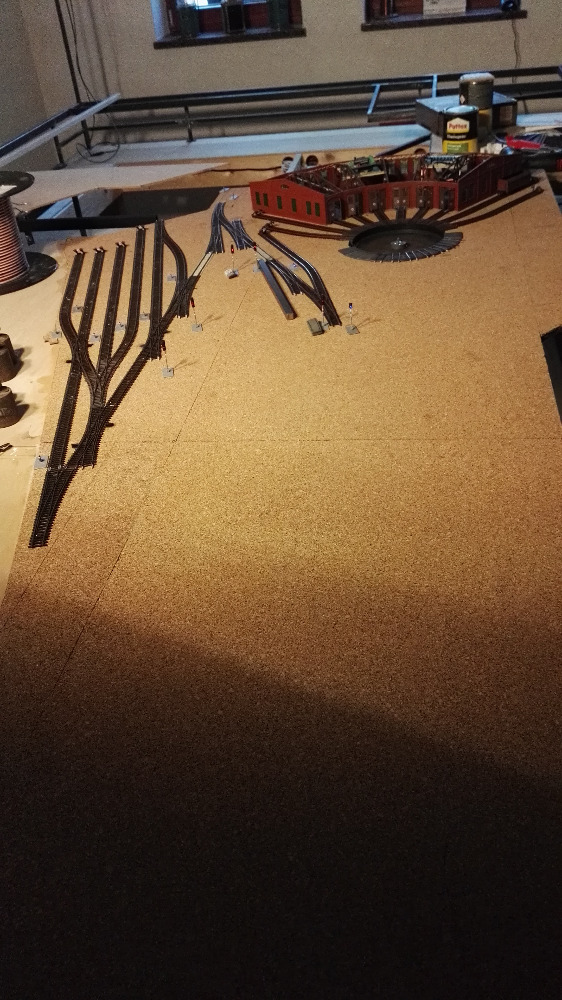

Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží

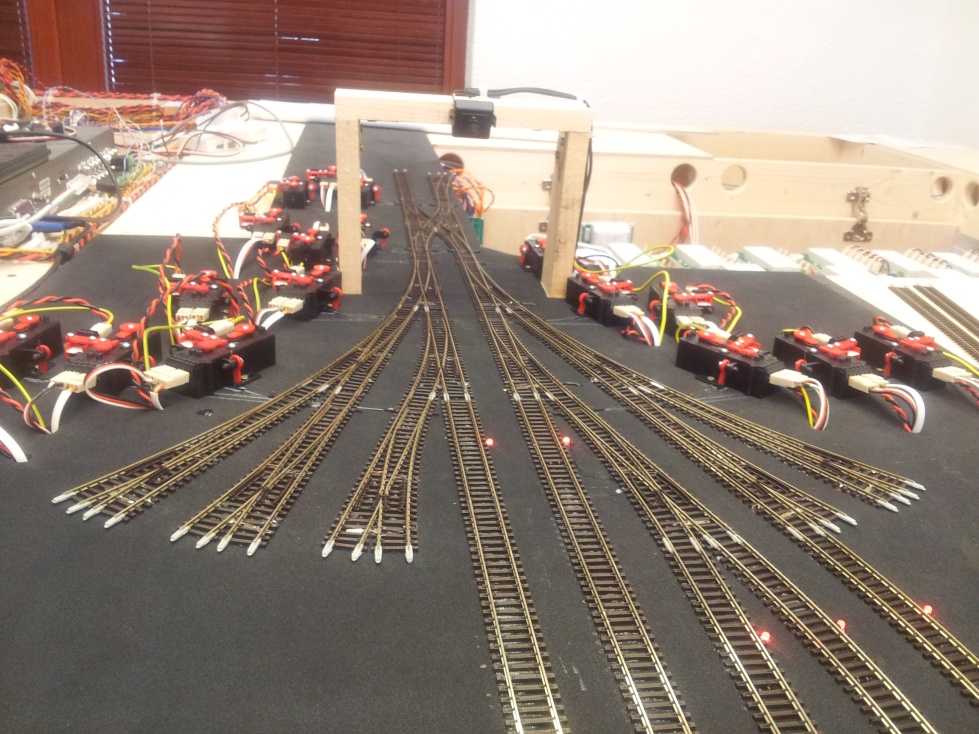

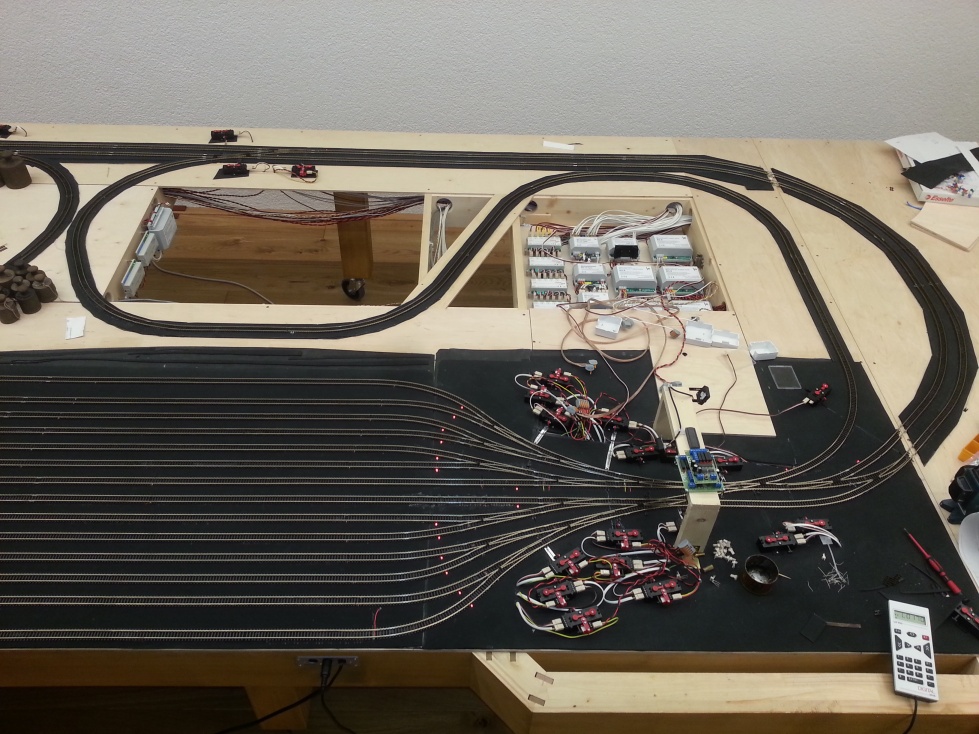

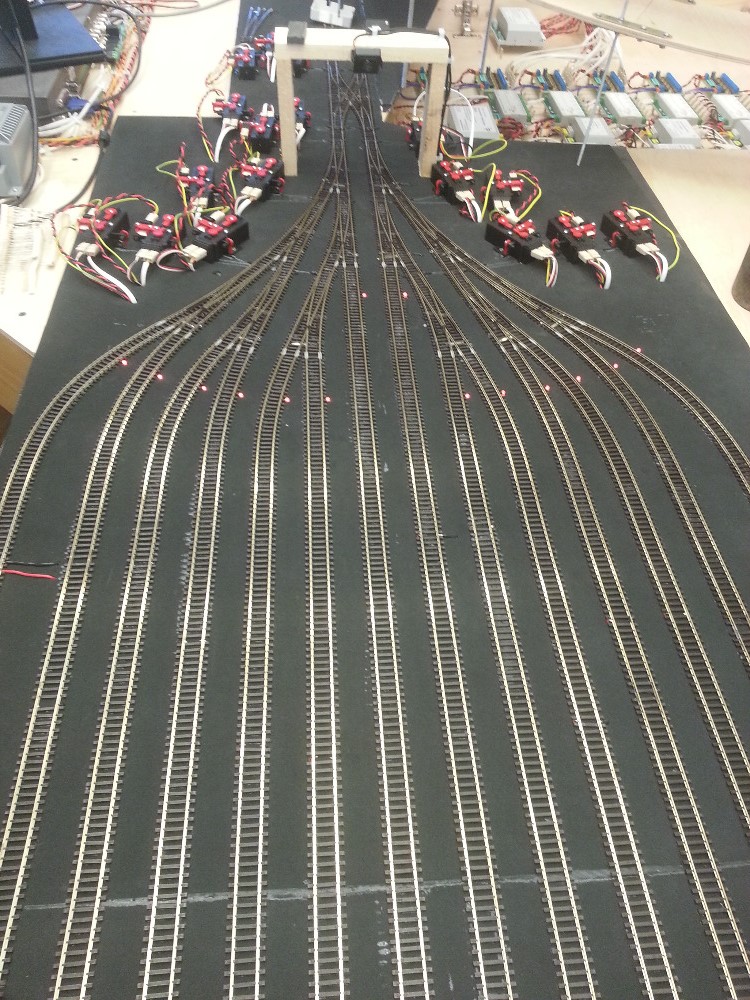

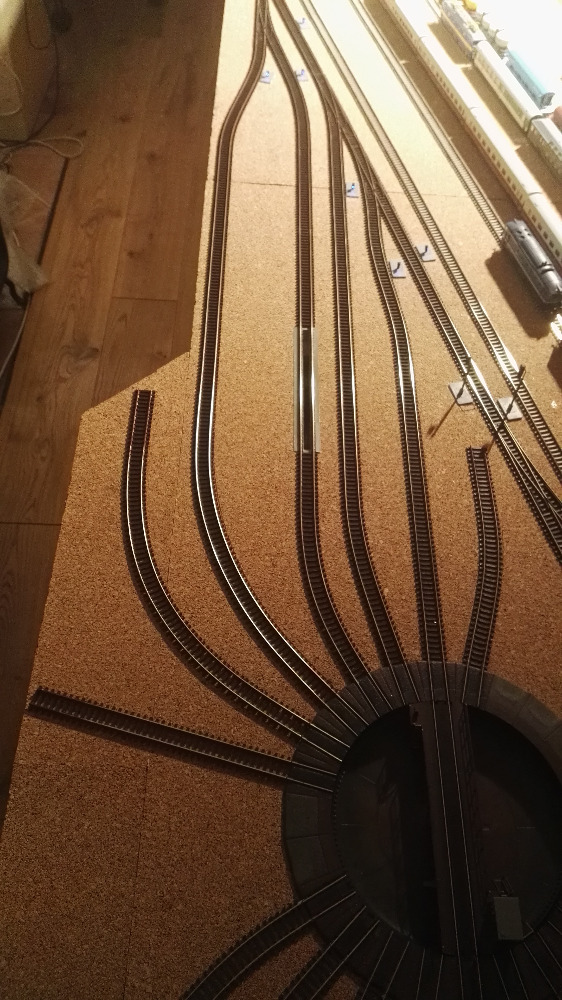

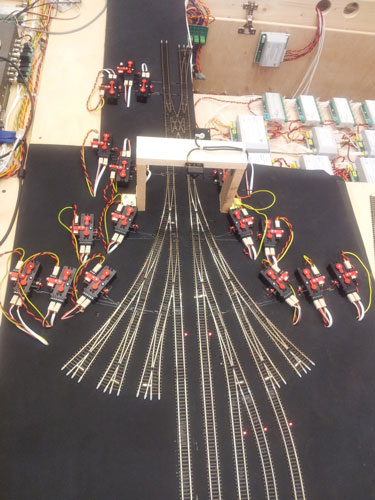

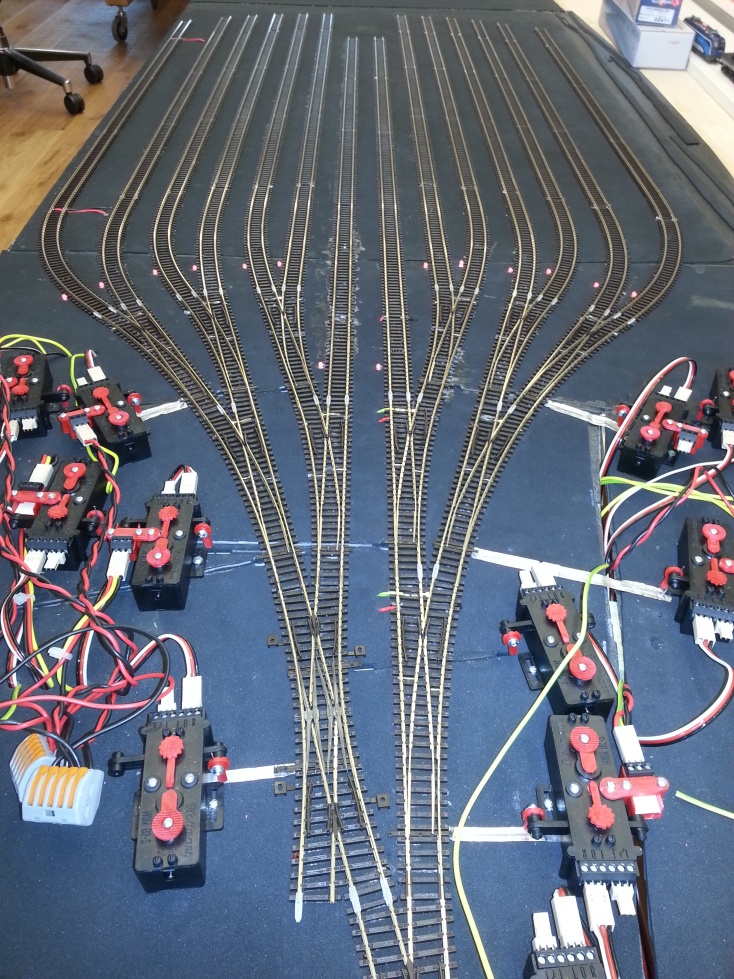

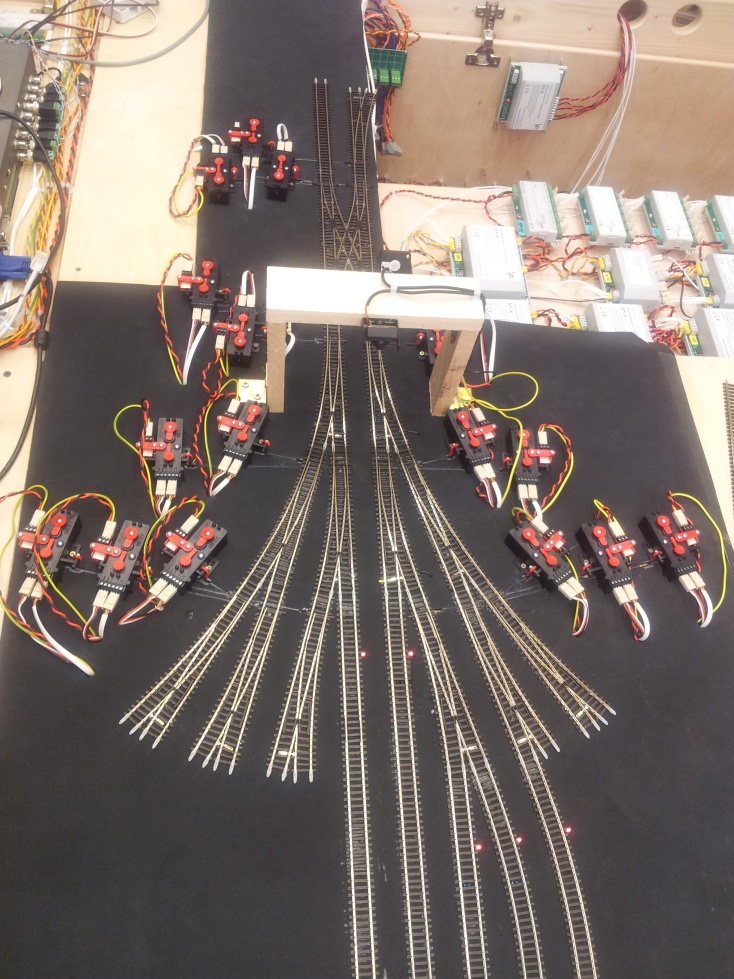

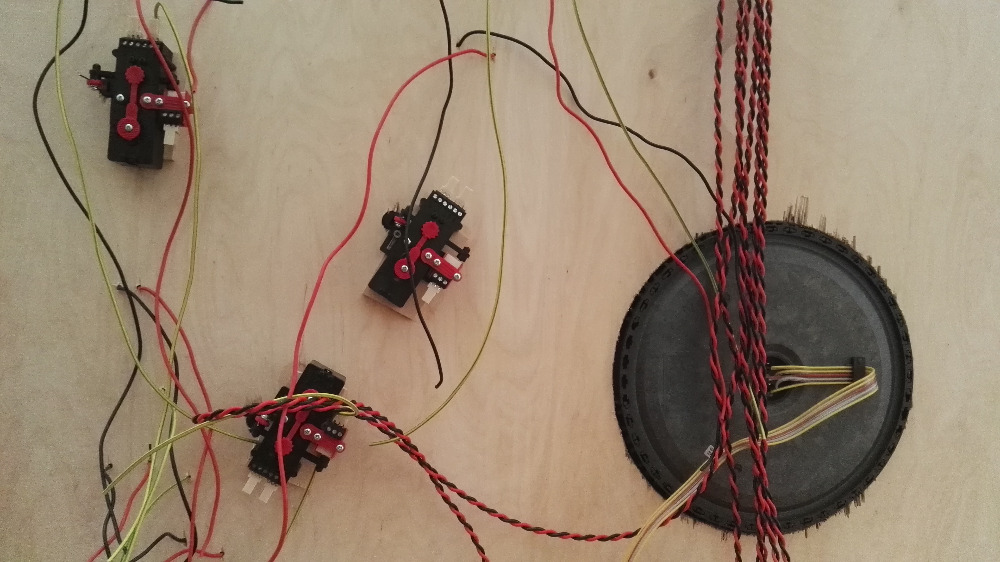

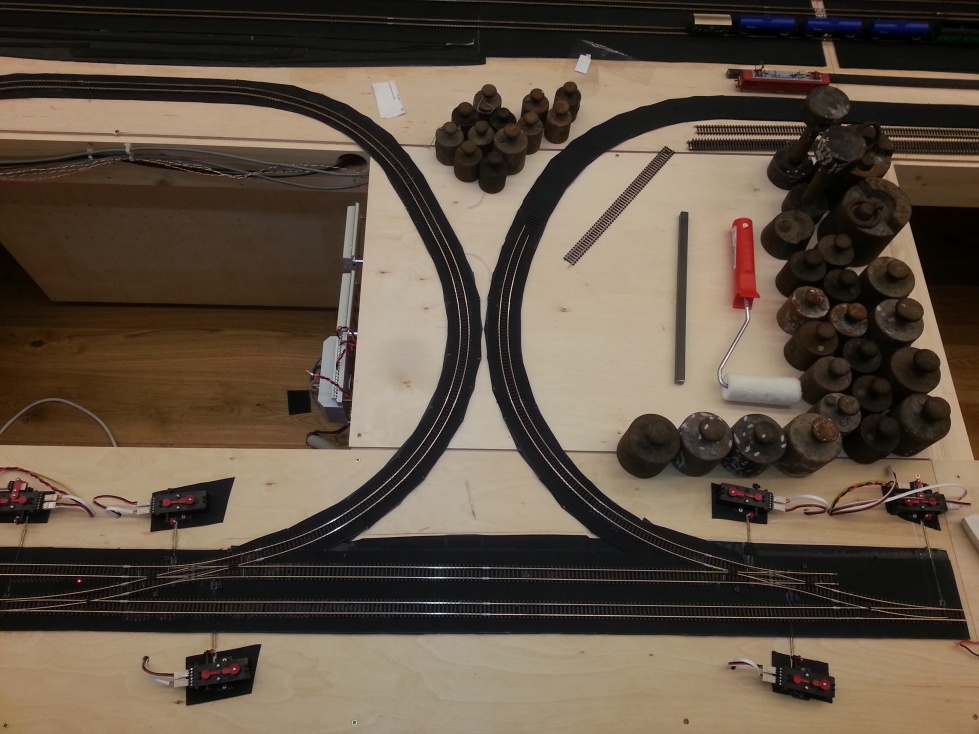

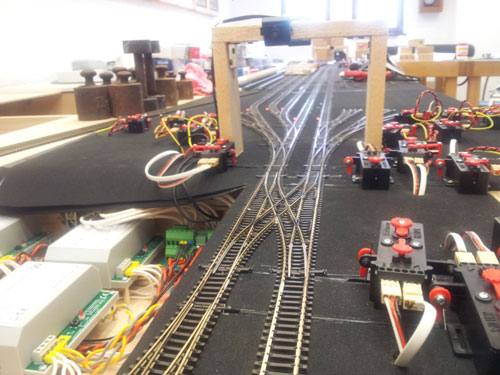

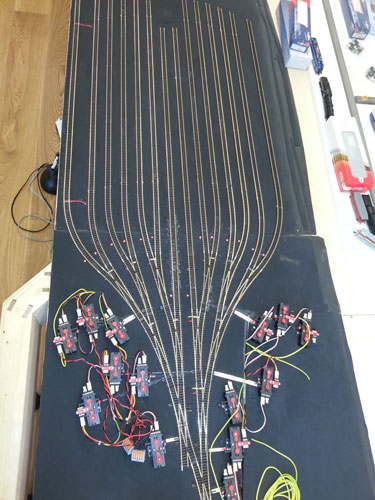

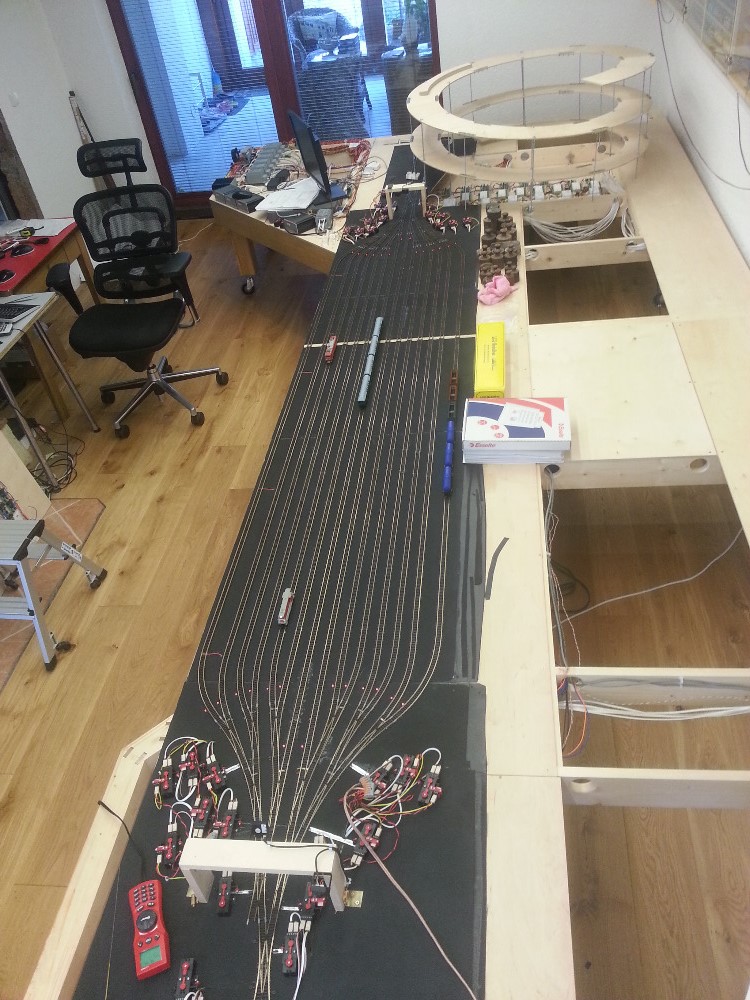

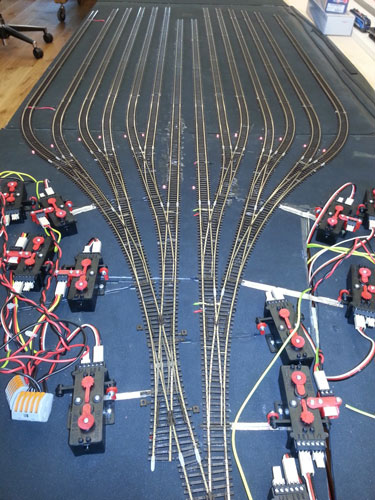

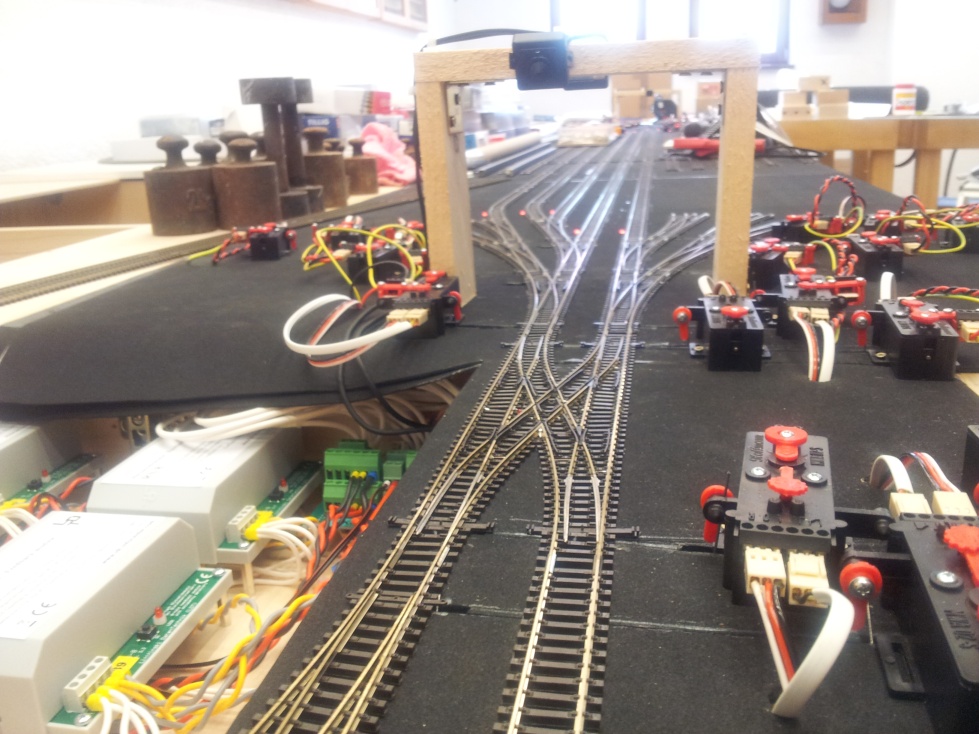

Pohled na zapojení přestavníků a točny

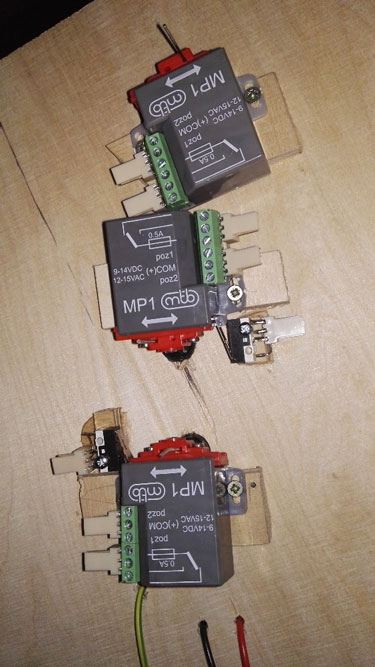

Přestavníky MP1 doplněné o mikrospínač zpětného hlášení (dnes nahrazeny přestavníky MP5)
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží
Výstavba hlavního nádraží

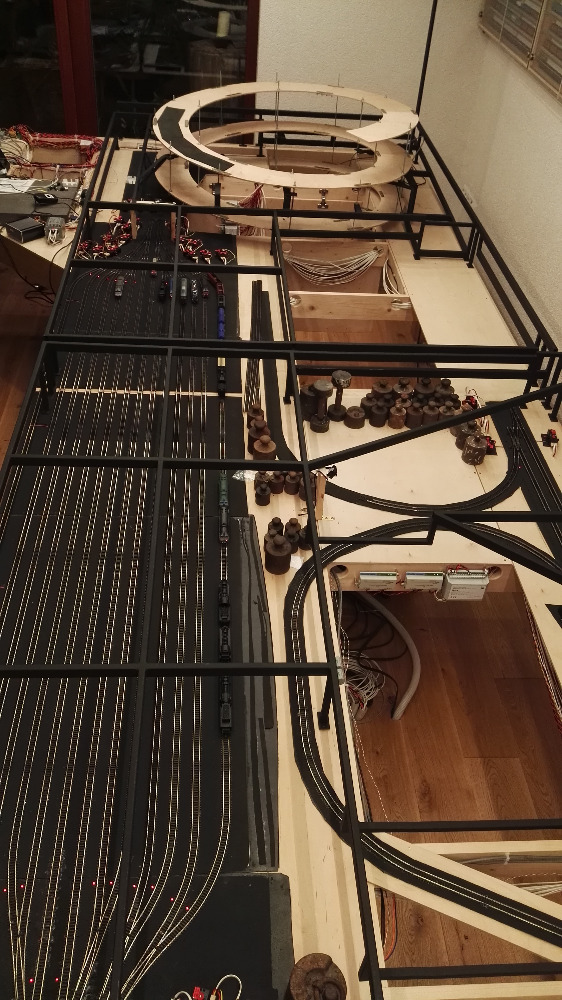

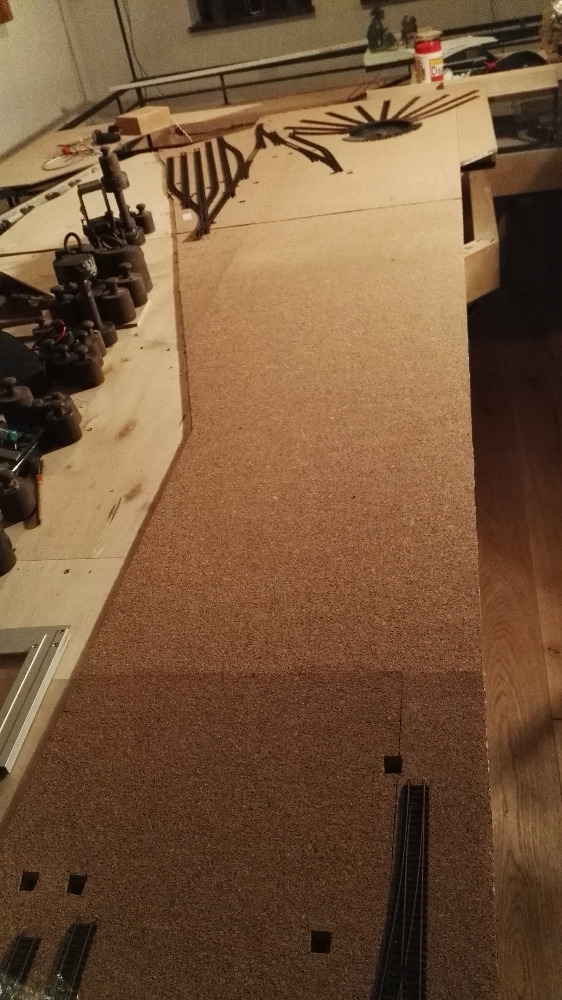

Výstavba skrytých prostor

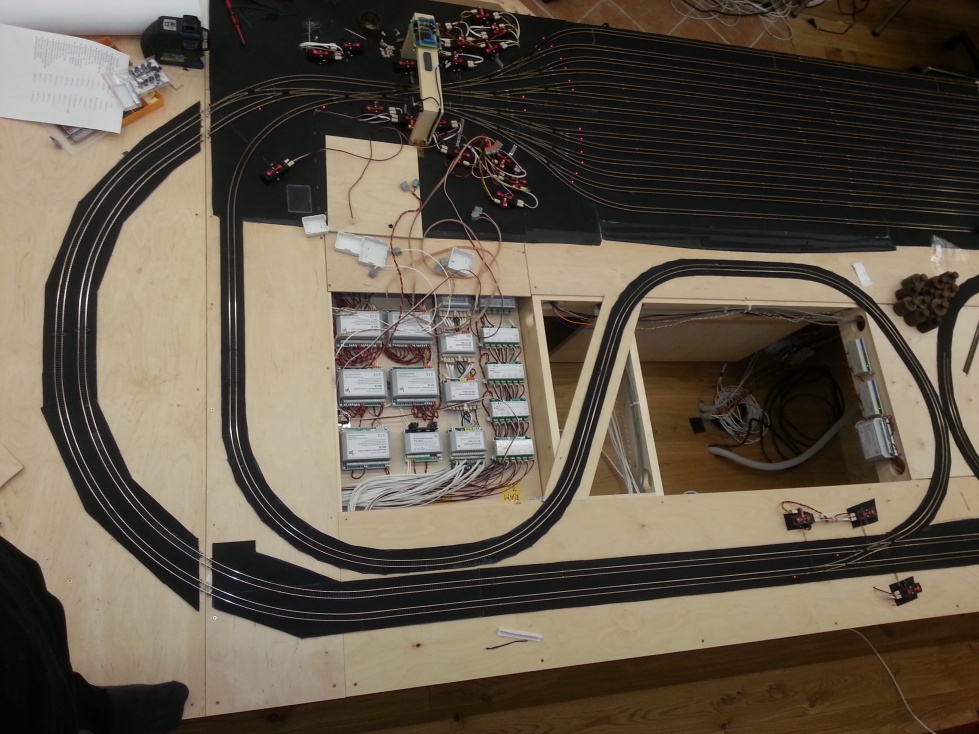

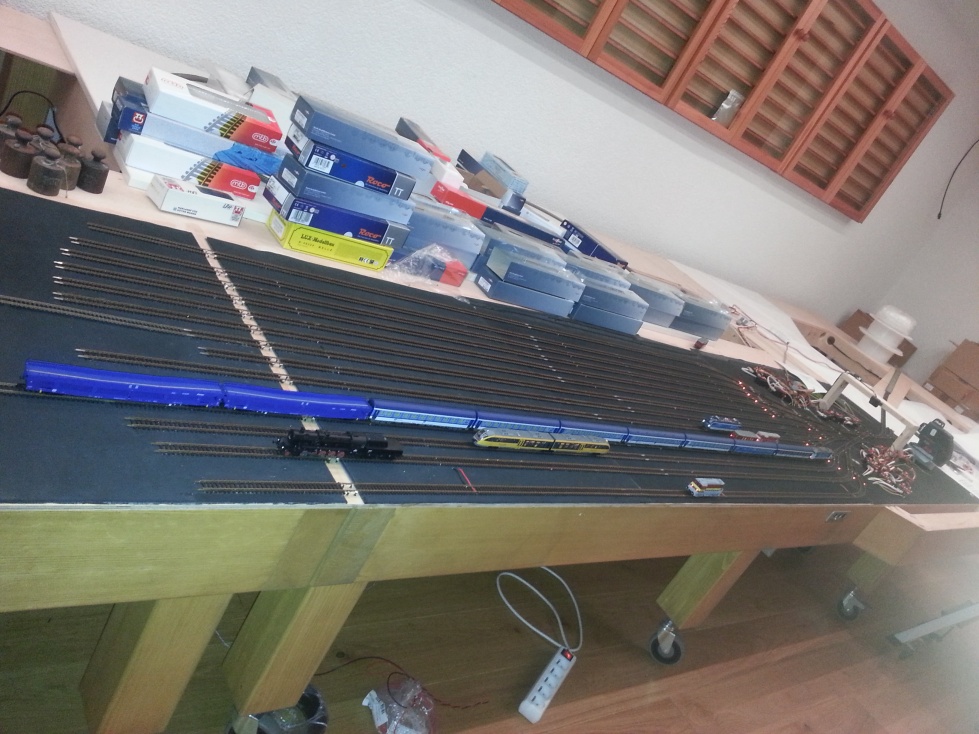

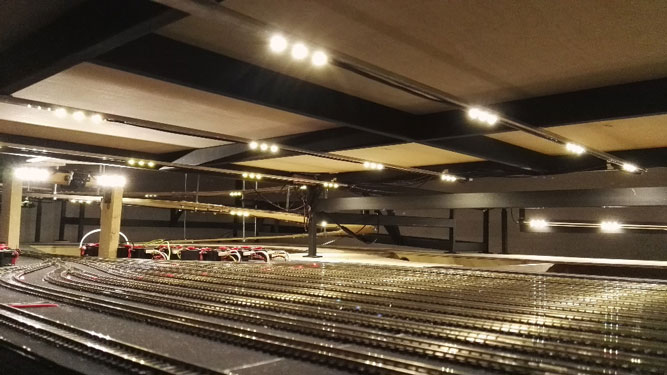

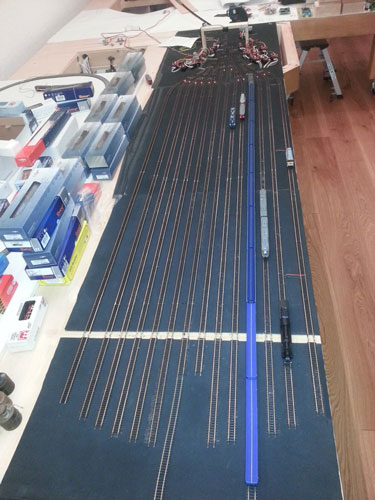

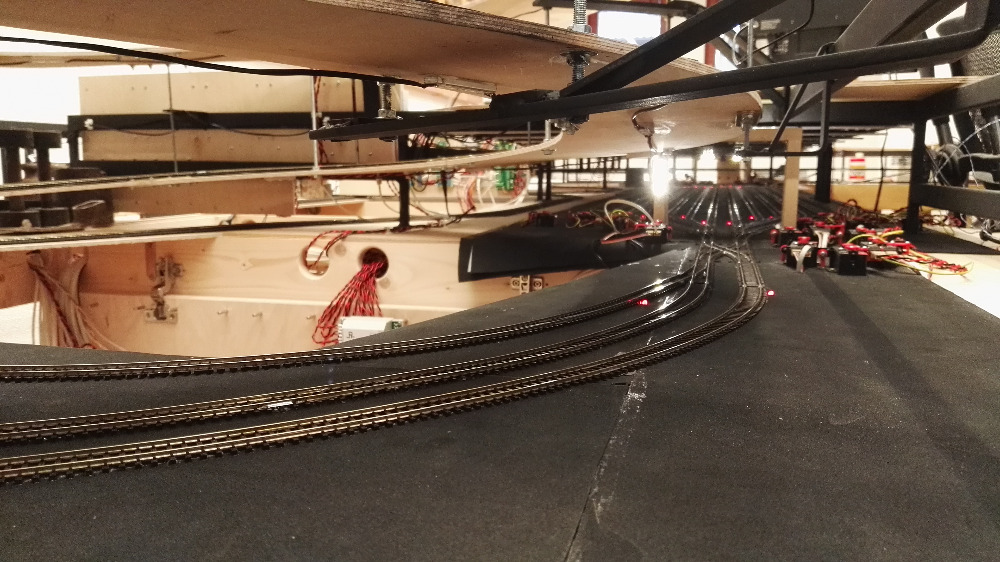

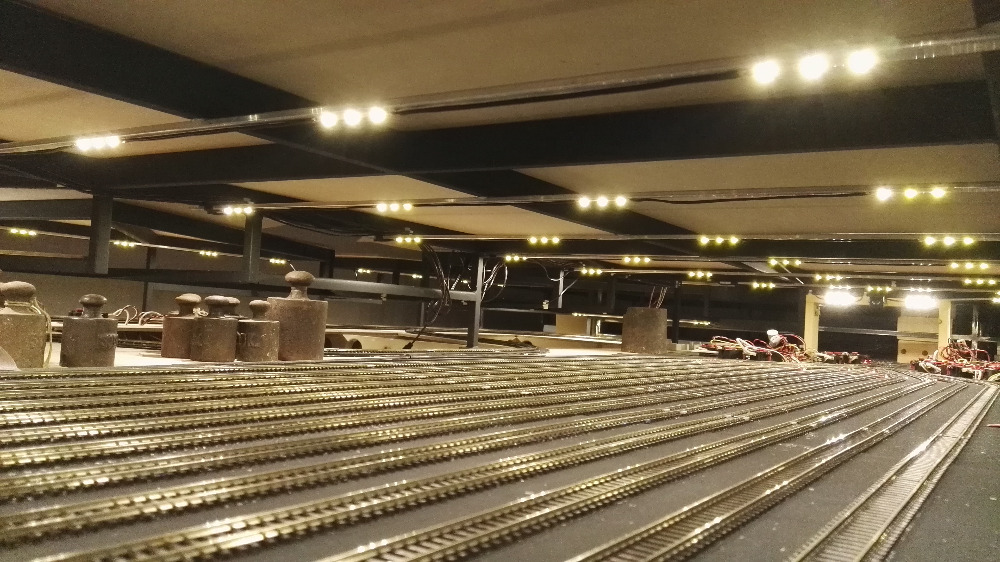

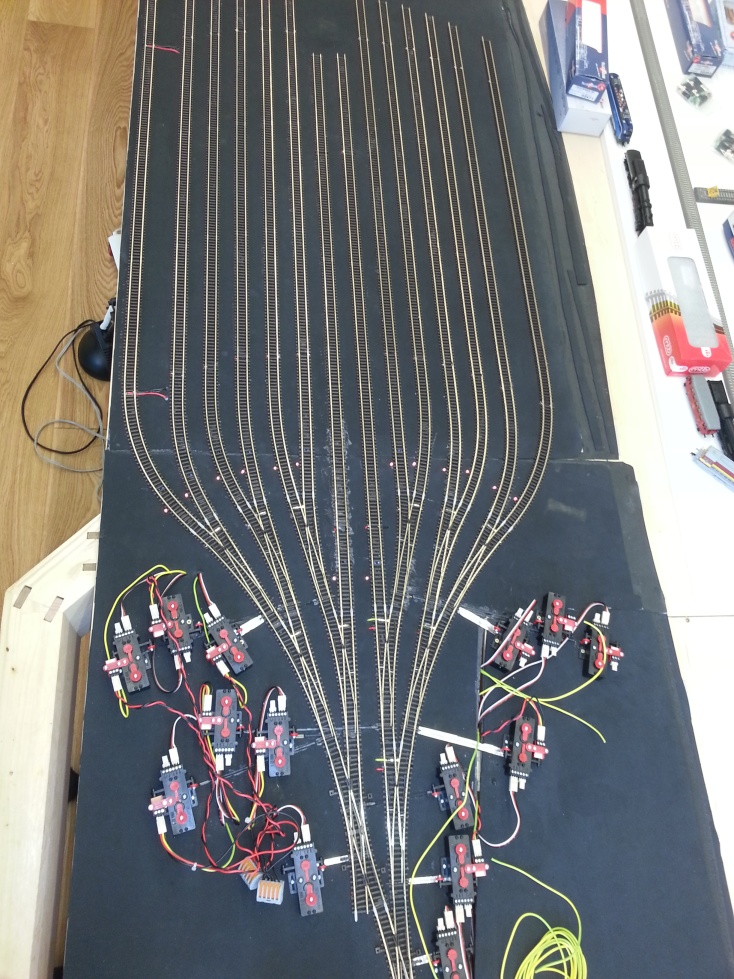

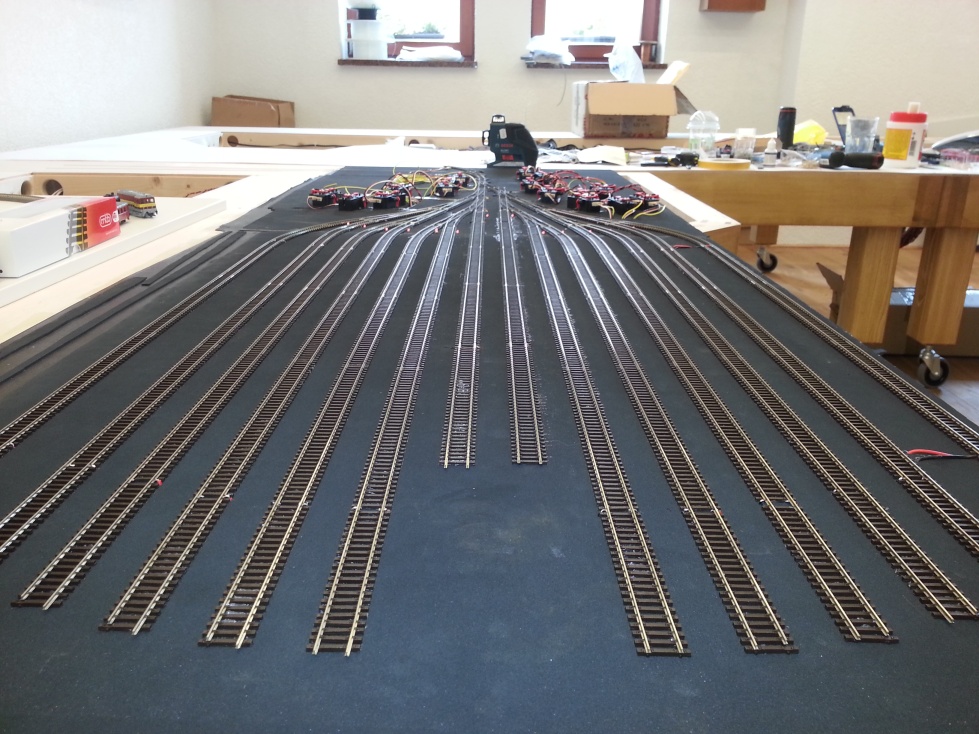

Výstavba skrytého nádraží HK

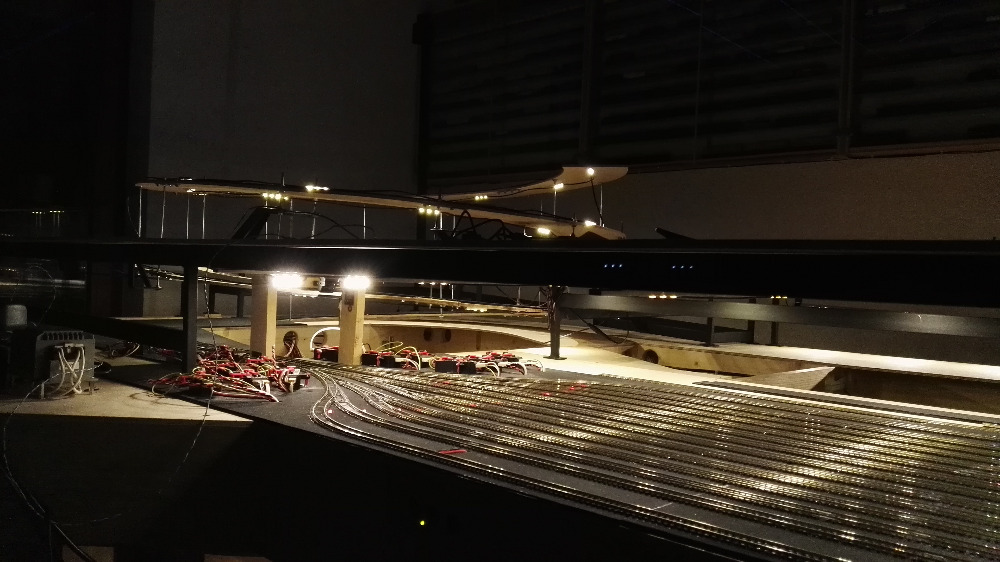

Výstavba skrytého nádraží "Hradec Králové" a přidružených tratí ve skryté části kolejiště.
Výstavba skrytého nádraží HK

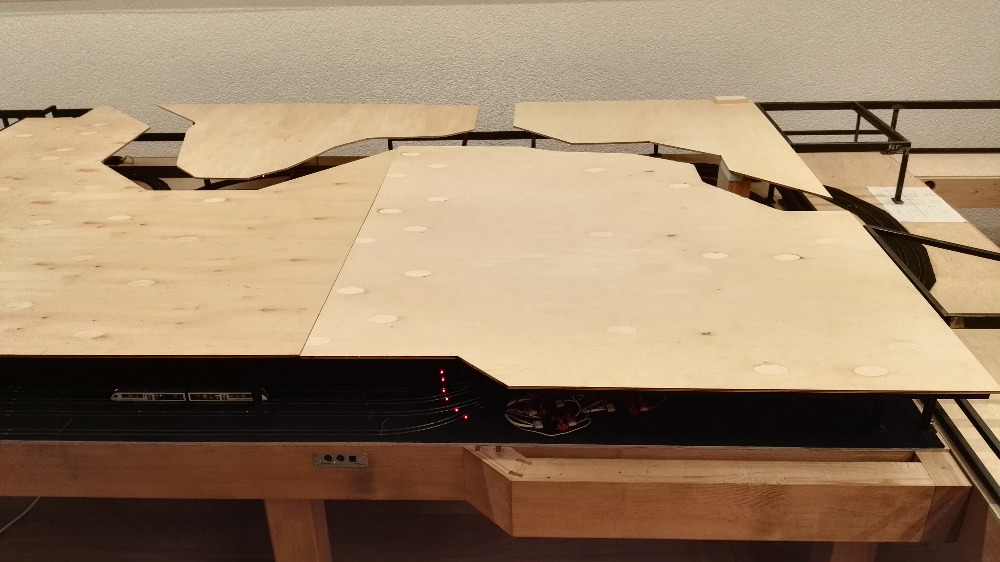

Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK

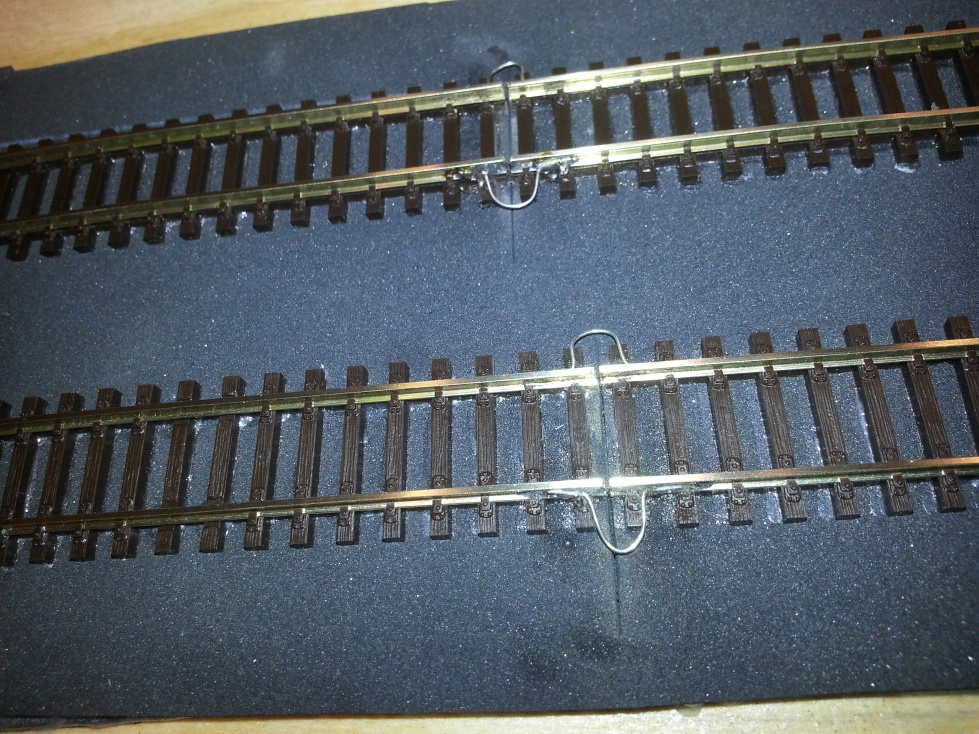

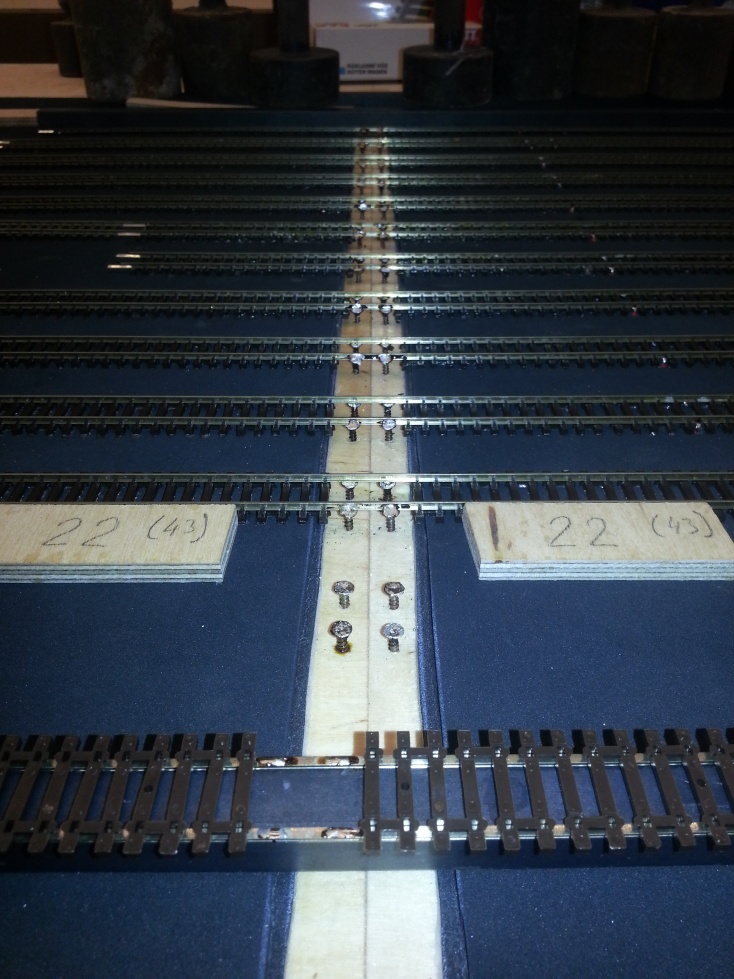

Výstavba skrytého nádraží HK – pohled na přechod mezi dvěma rámy
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK
Výstavba skrytého nádraží HK

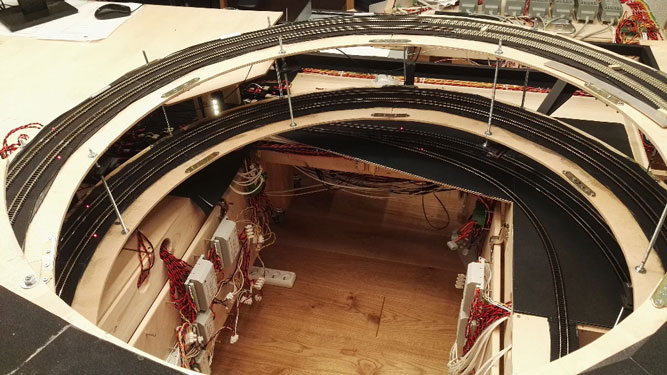

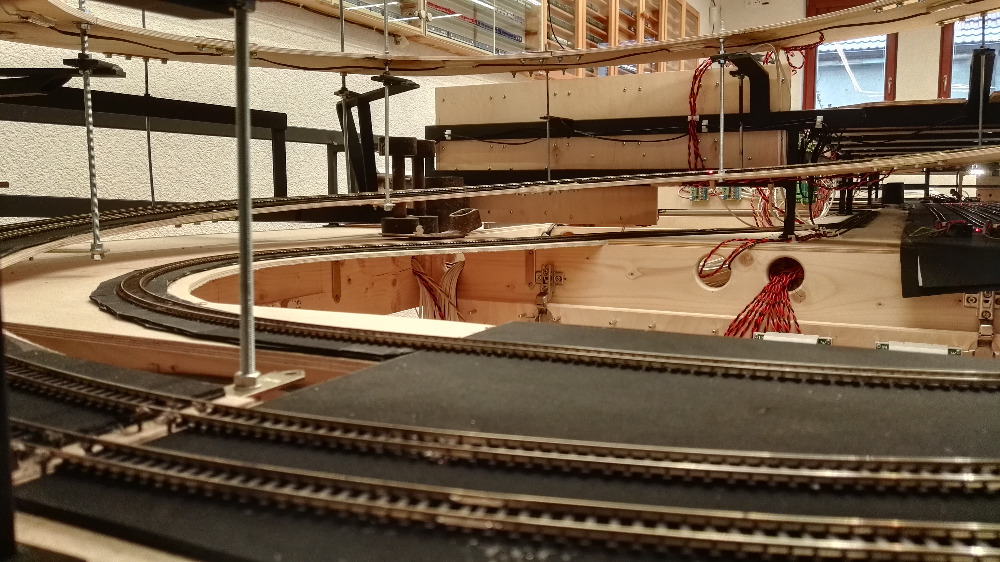

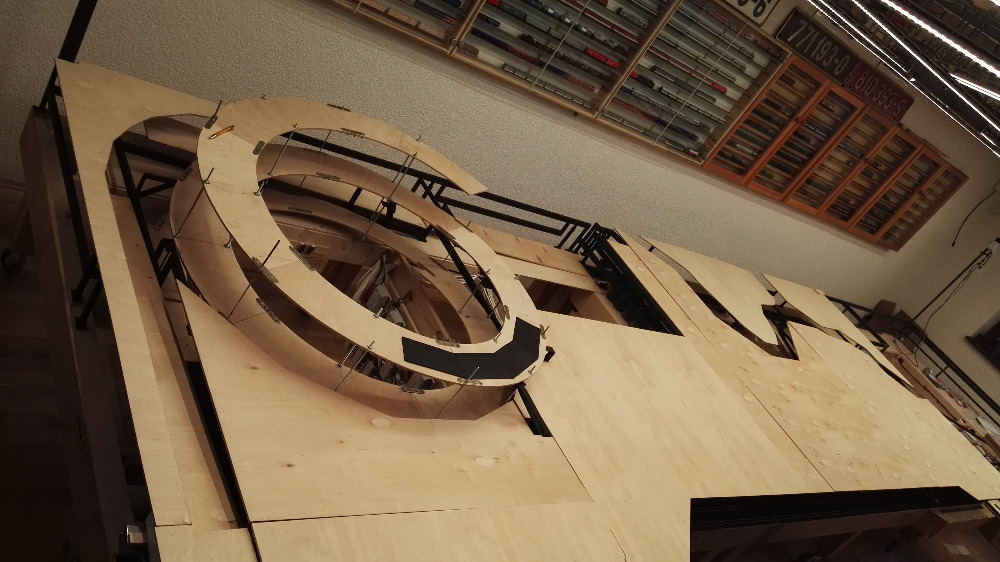

Výstavba východní spirály

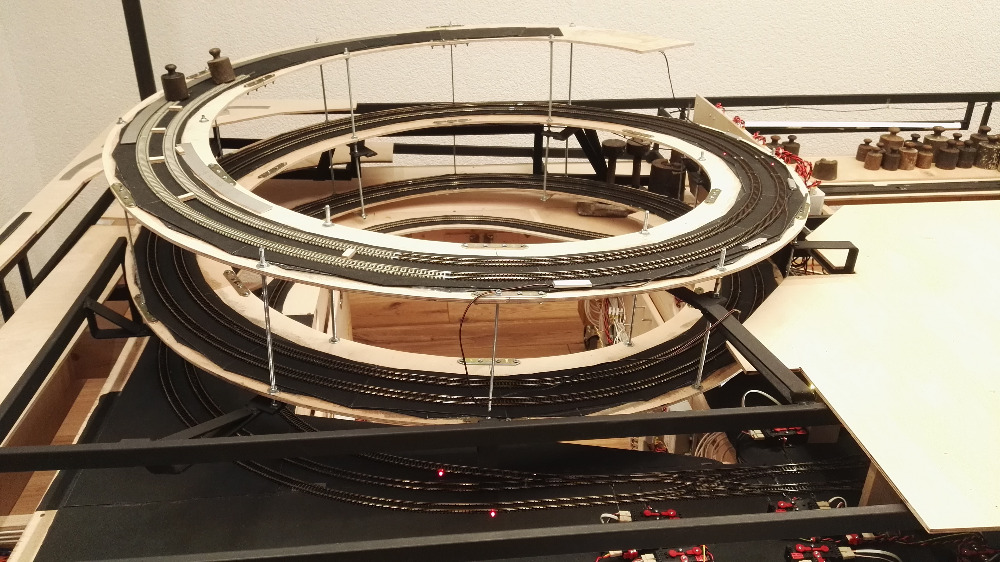

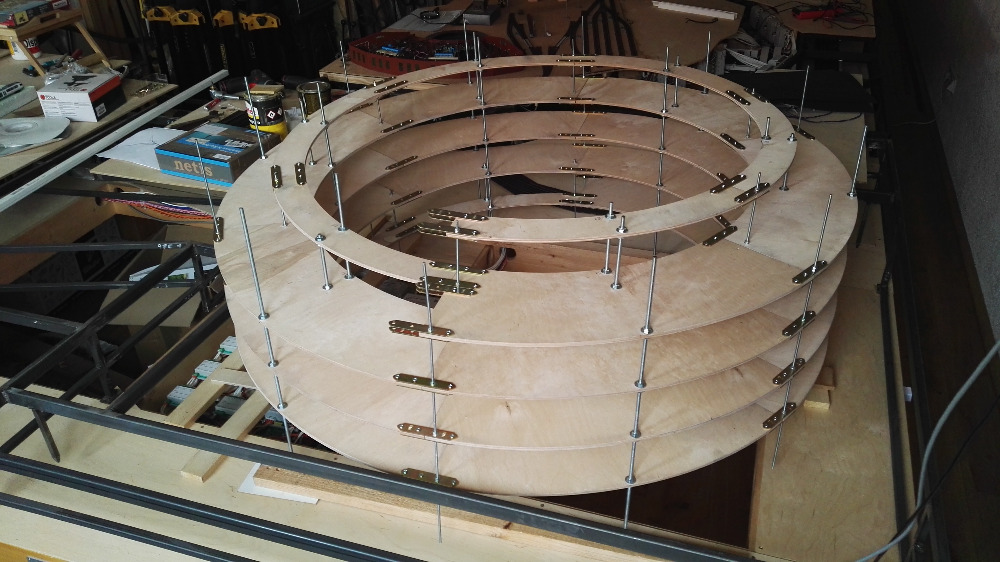

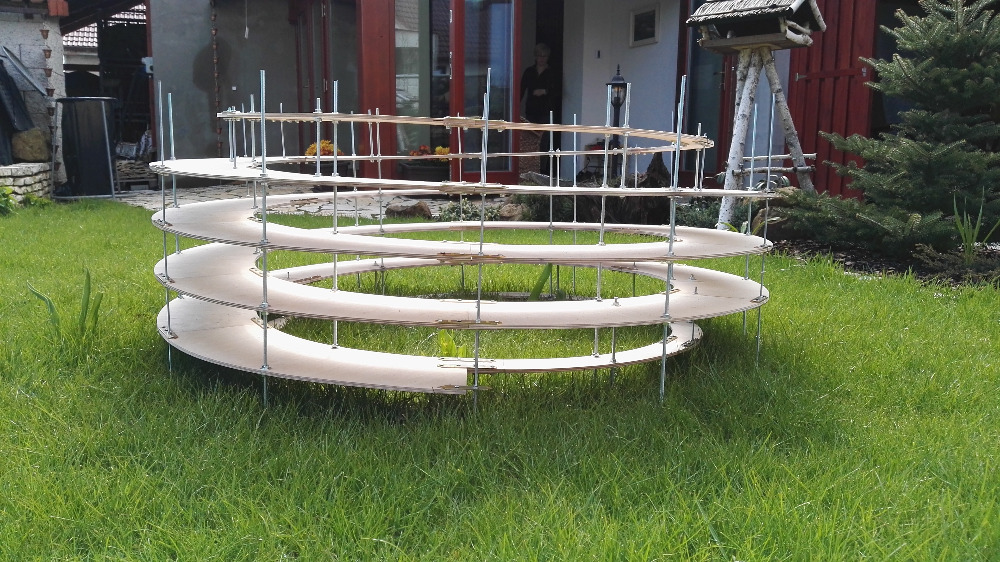

Výstavba spirály ve východní části kolejiště.
Výstavba východní spirály
Výstavba východní spirály

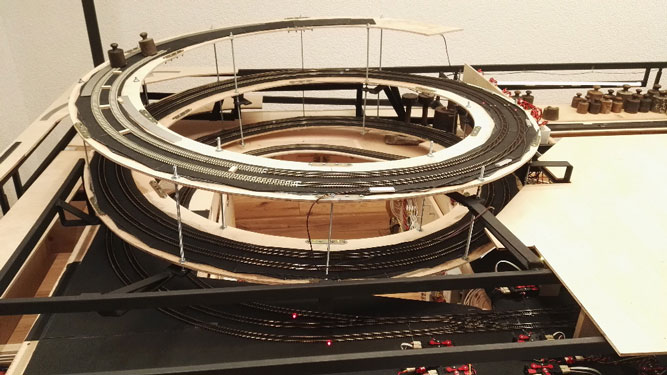

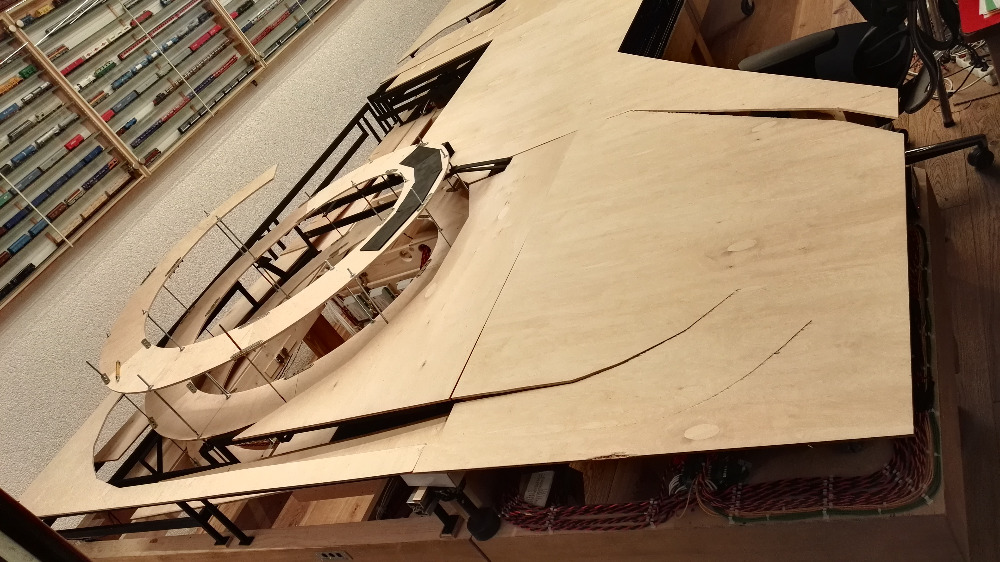

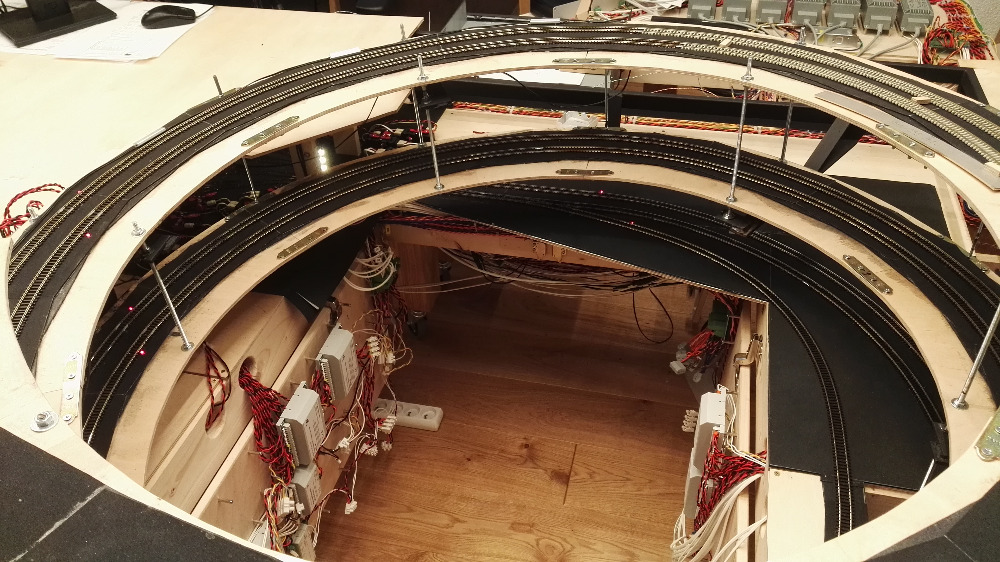

Východní spirála předběžně usazena do kolejiště
Východní spirála předběžně usazena do kolejiště

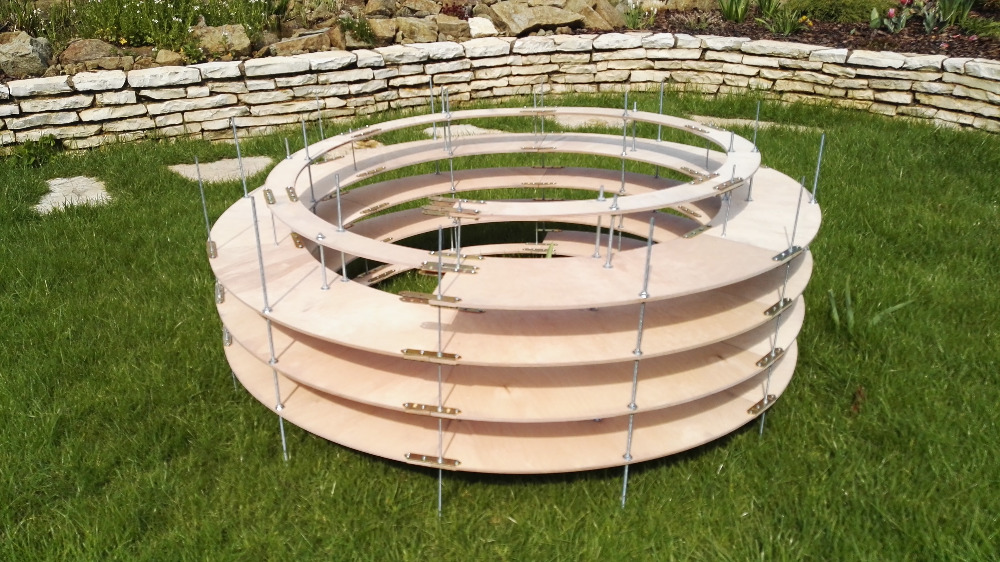

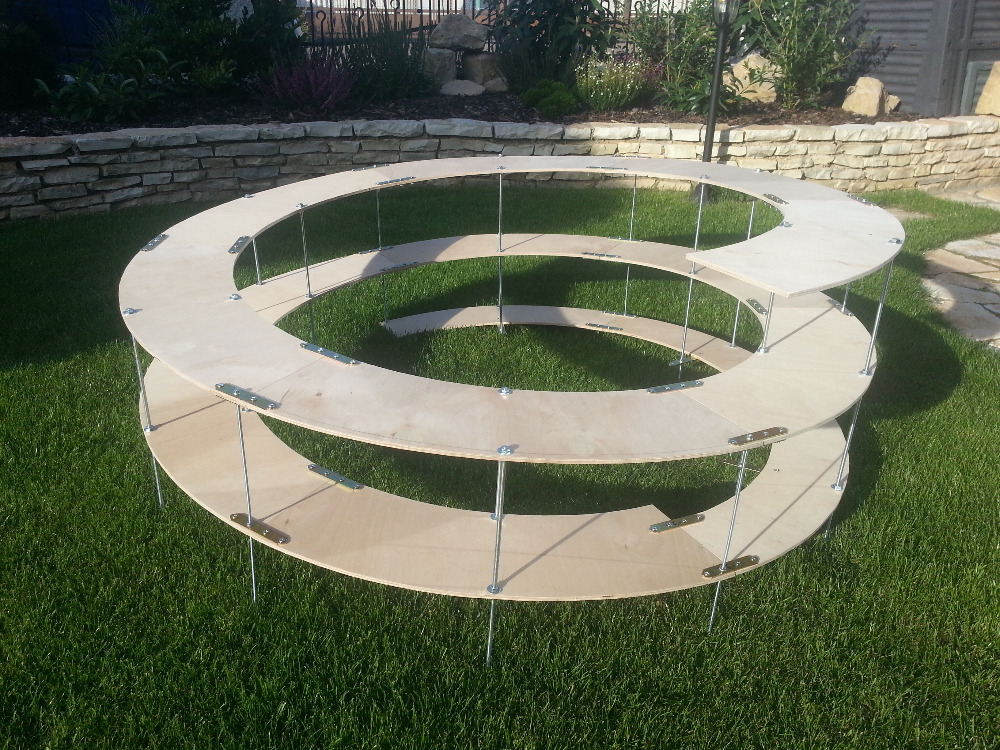

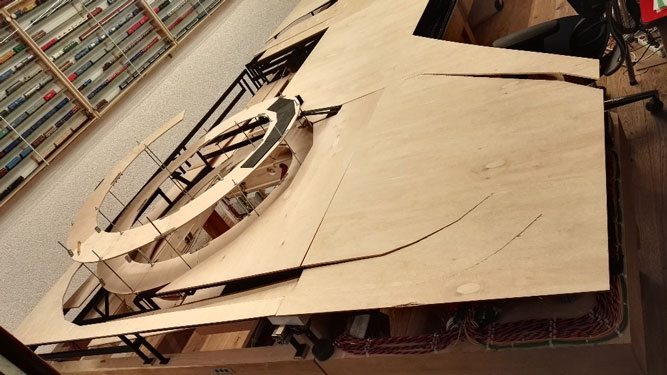

Výstavba západní spirály
Výstavba spirály v západní části kolejiště.

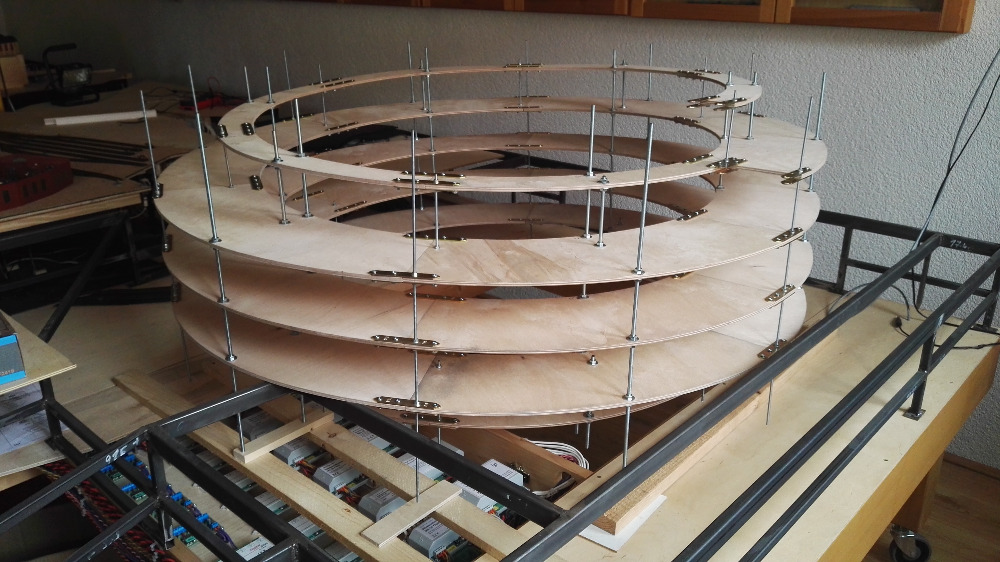

Západní spirála – předběžné umístění do kolejiště

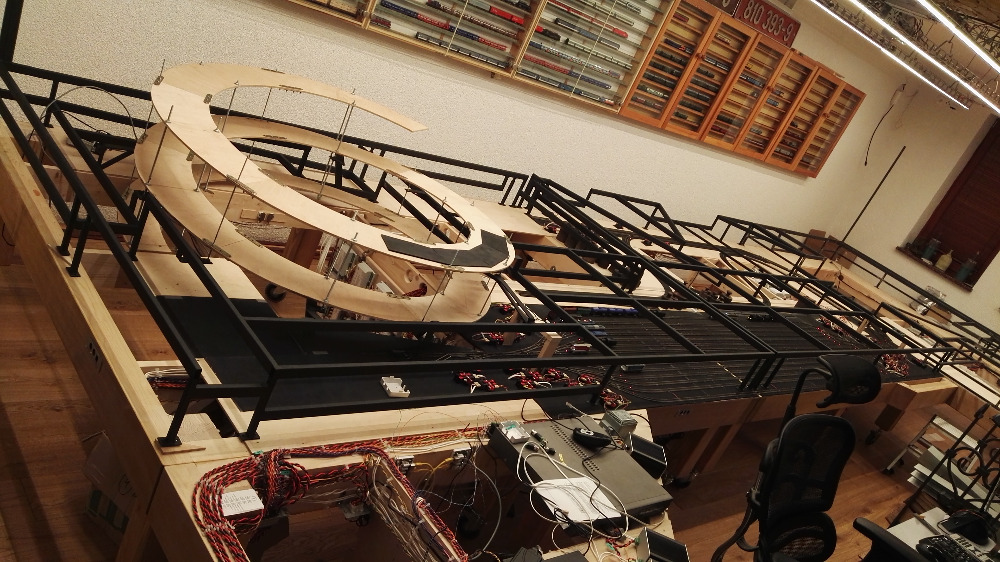

Západní spirála již upevněna k ocelovému rámu

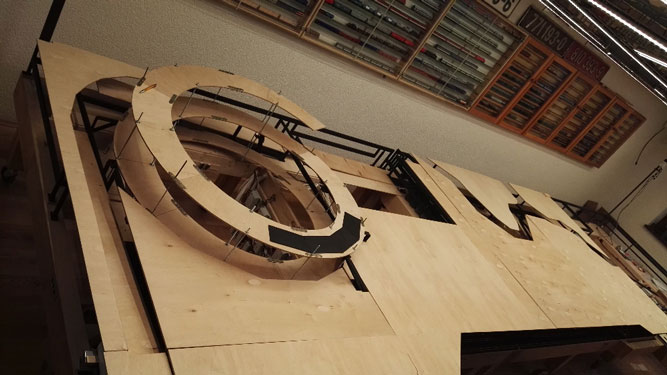

Výstavba západní spirály
Výstavba západní spirály
Výstavba západní spirály – první pokus měl velké stoupání, bylo nutné přidat jeden závit a snížit výšku výjezdu ze spirály
Výstavba západní spirály
Elektroinstalace

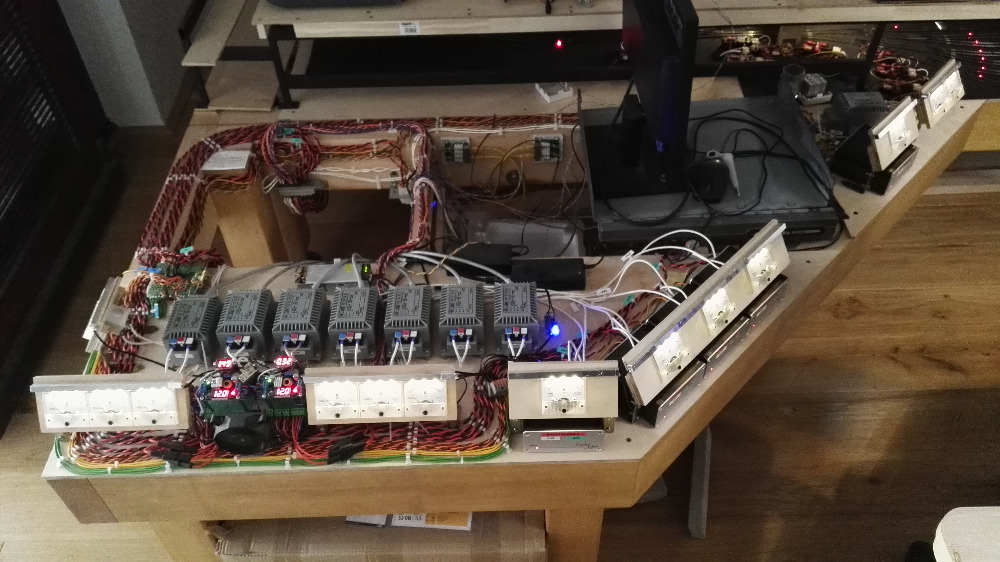

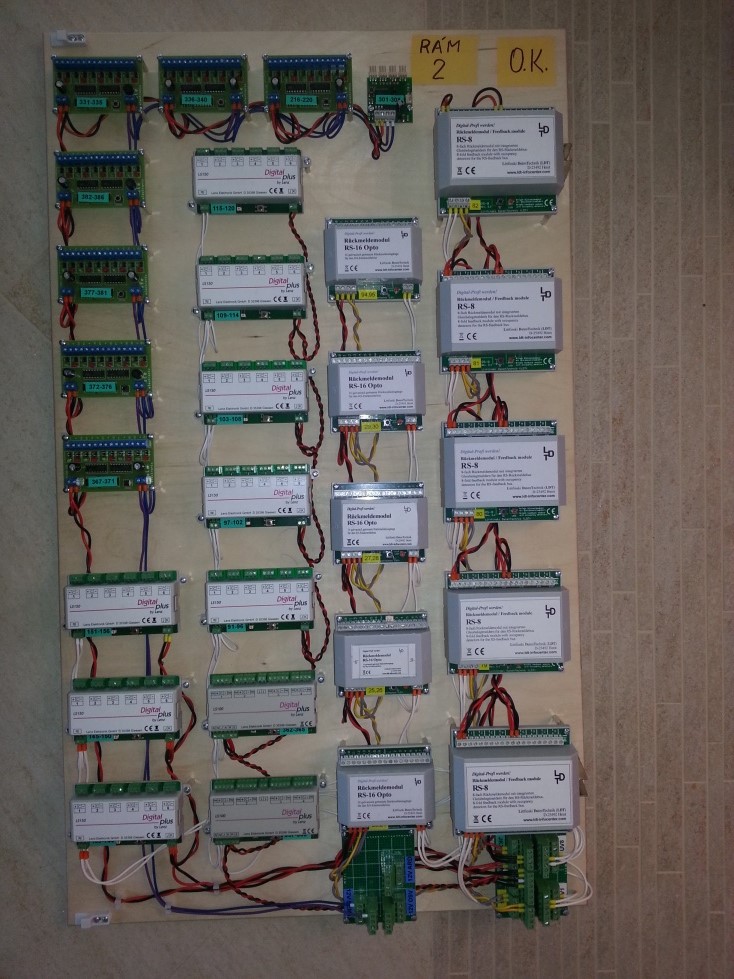

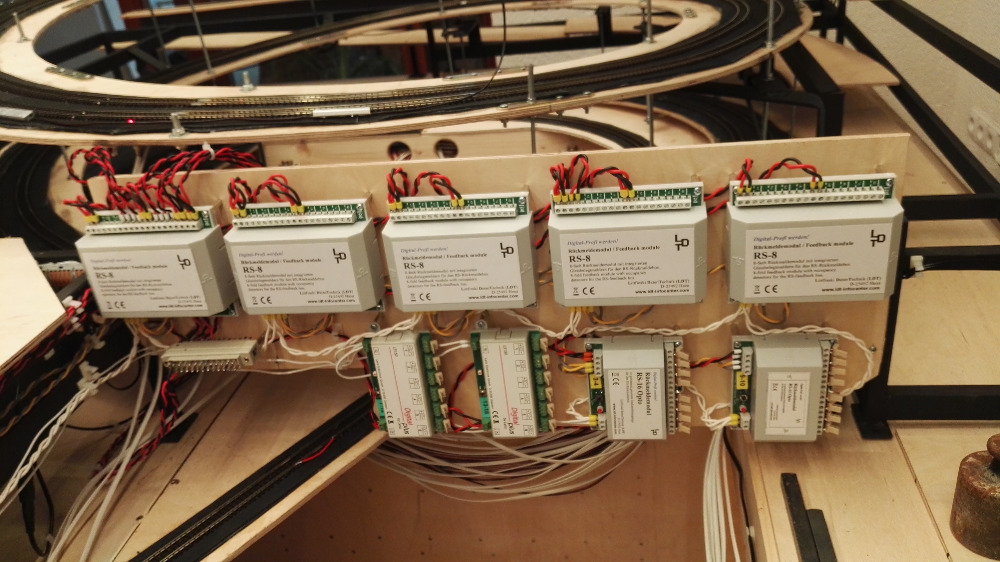

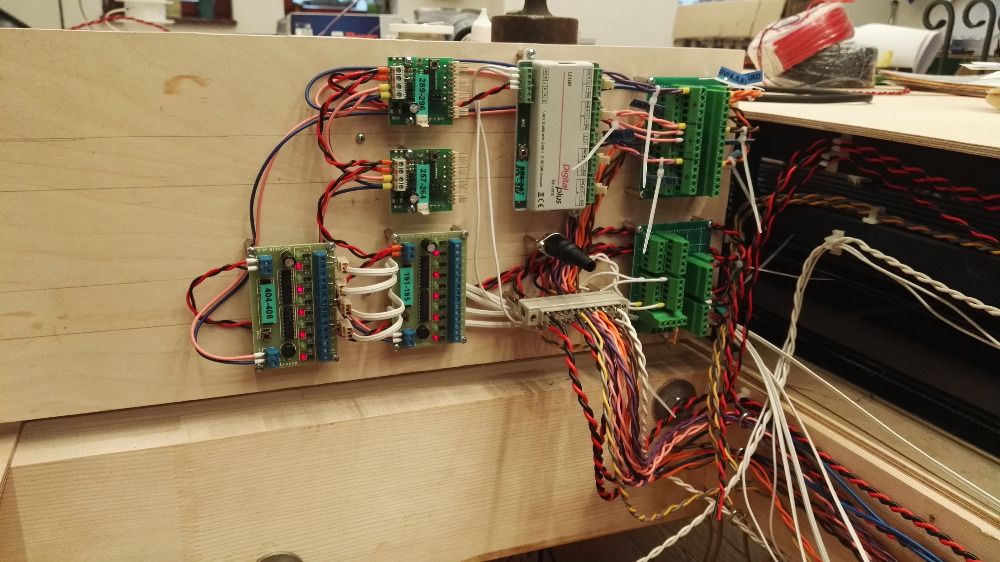

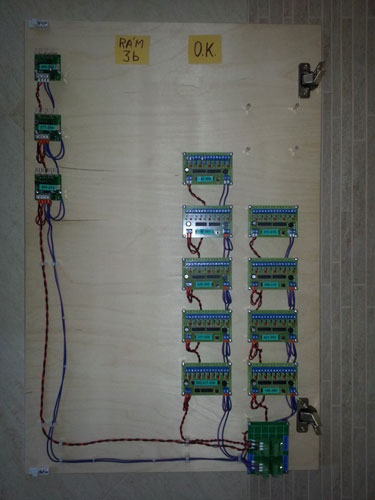

Snímky oživených rozváděčů a jejich montáže do rámů, instalace hlavních kabelových rozvodů.

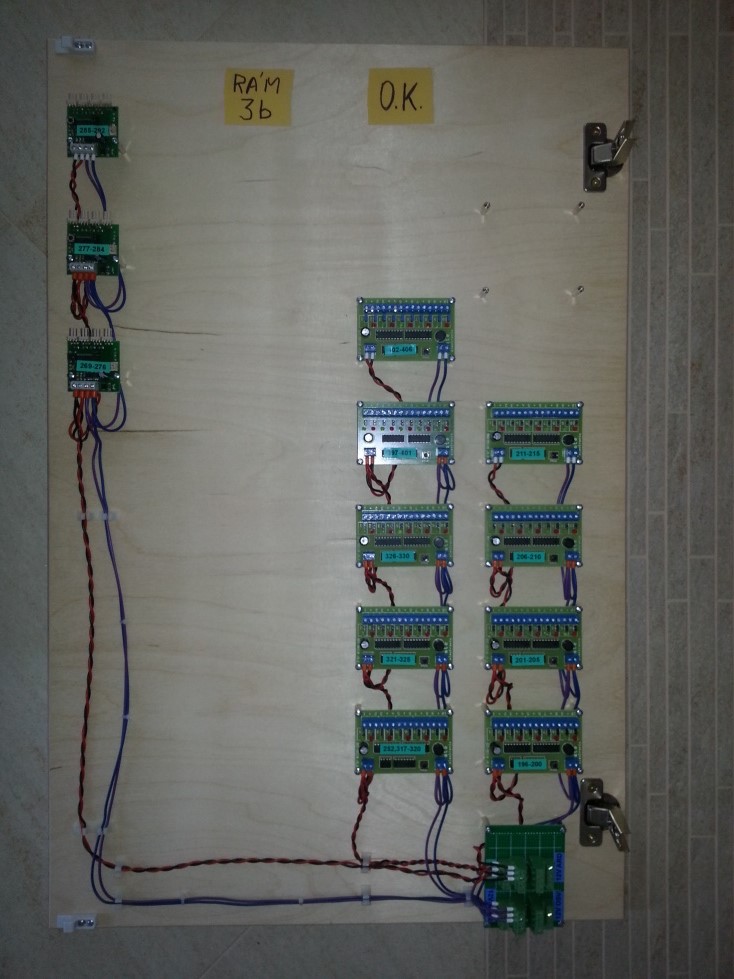

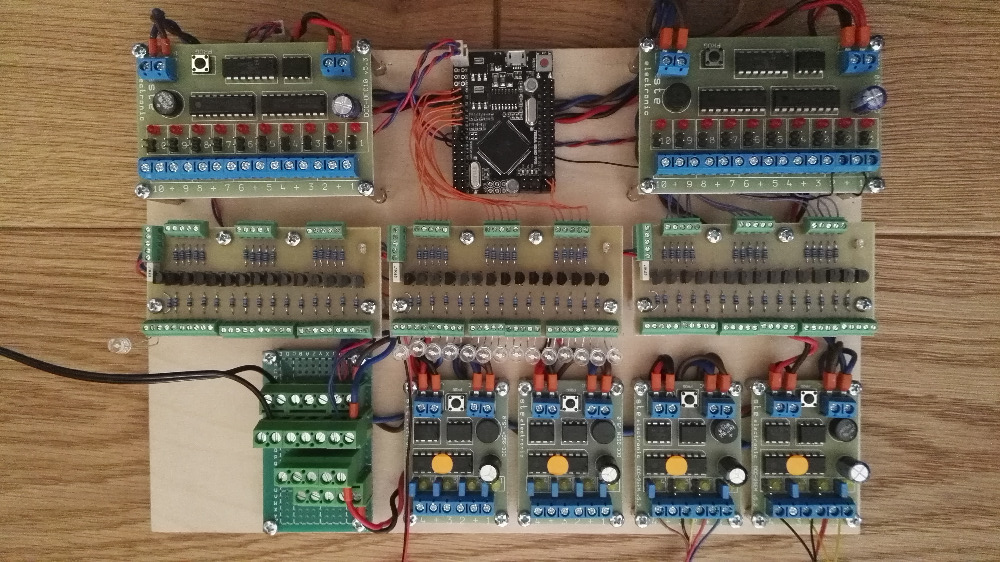

Pohled na instalaci elektronických modulů řízení osvětlení nádraží a depa
Svépomocné řešení simulace osvětlení typů zářivka, sodíková výbojka a rtuťová výbojka- toto řešení nahradí spousty jiných modulů a řešení vychází 3x levněji. Mikroprocesorová jednotka je opatřena vlastním algoritmem

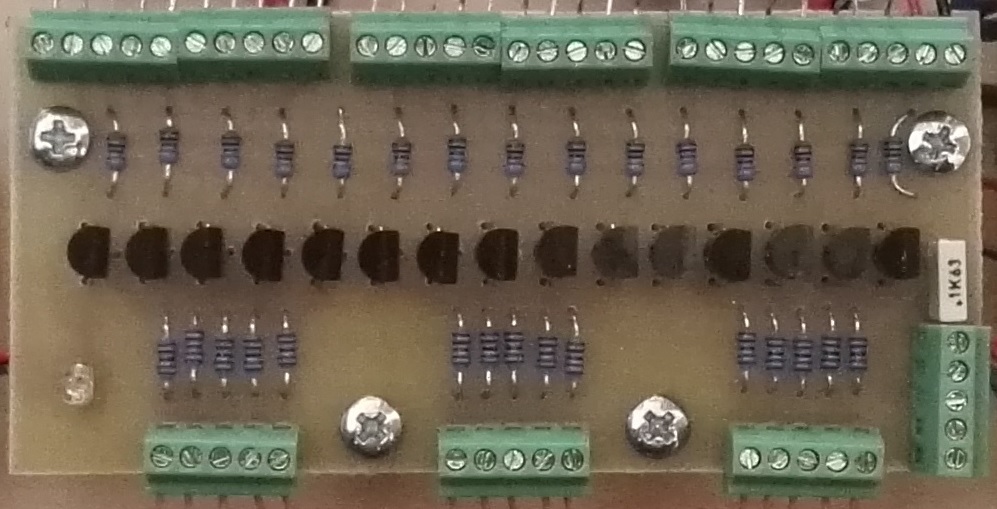

Přídavný modul k mikroprocesorové jednotce řízení osvětlení umožňující připojení větší zátěže

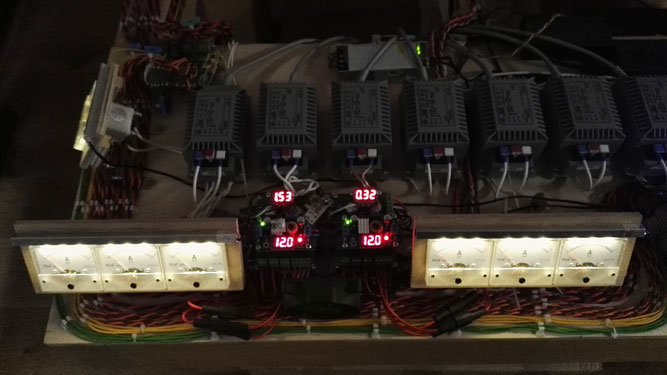

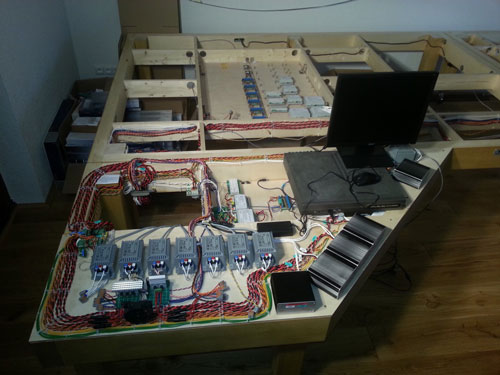

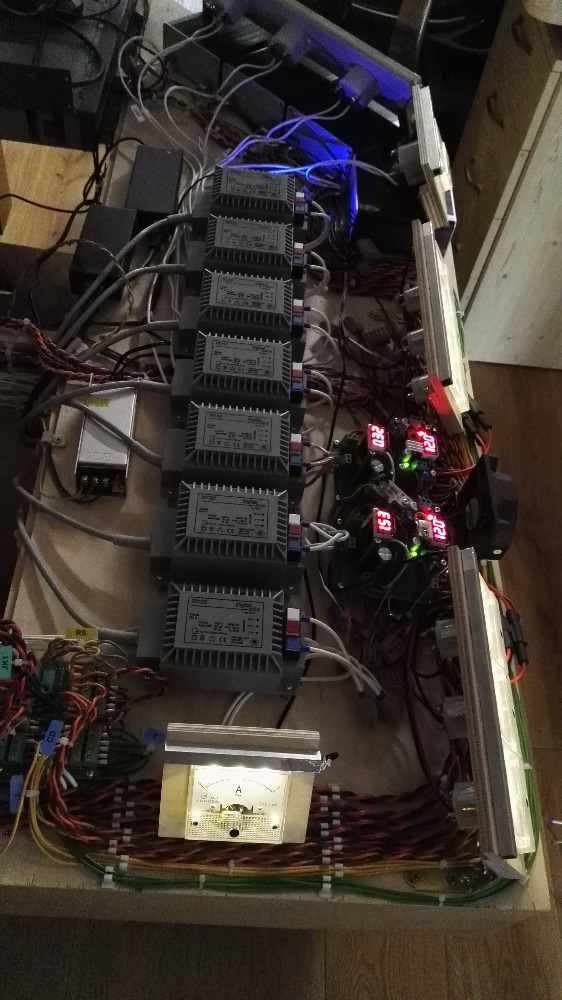

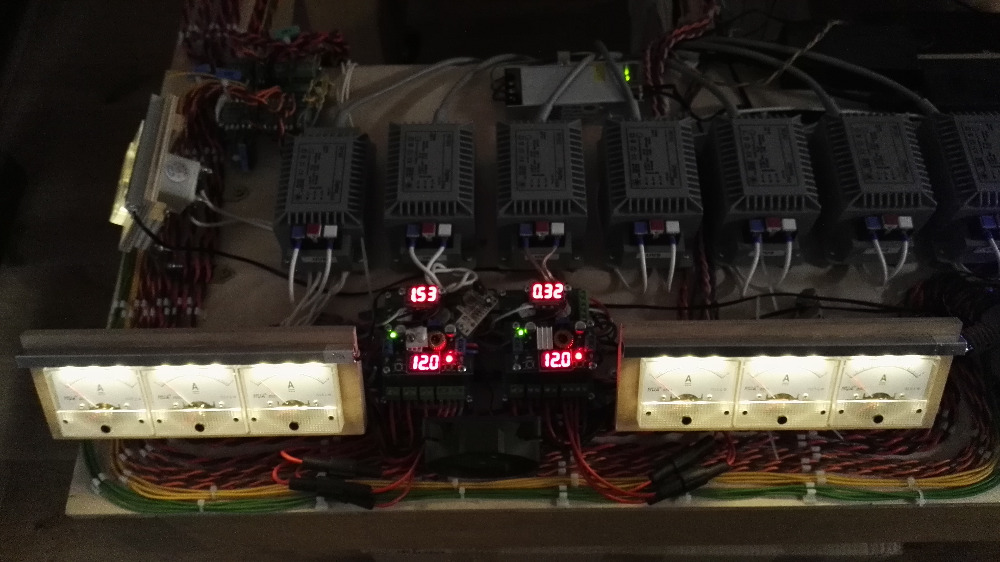

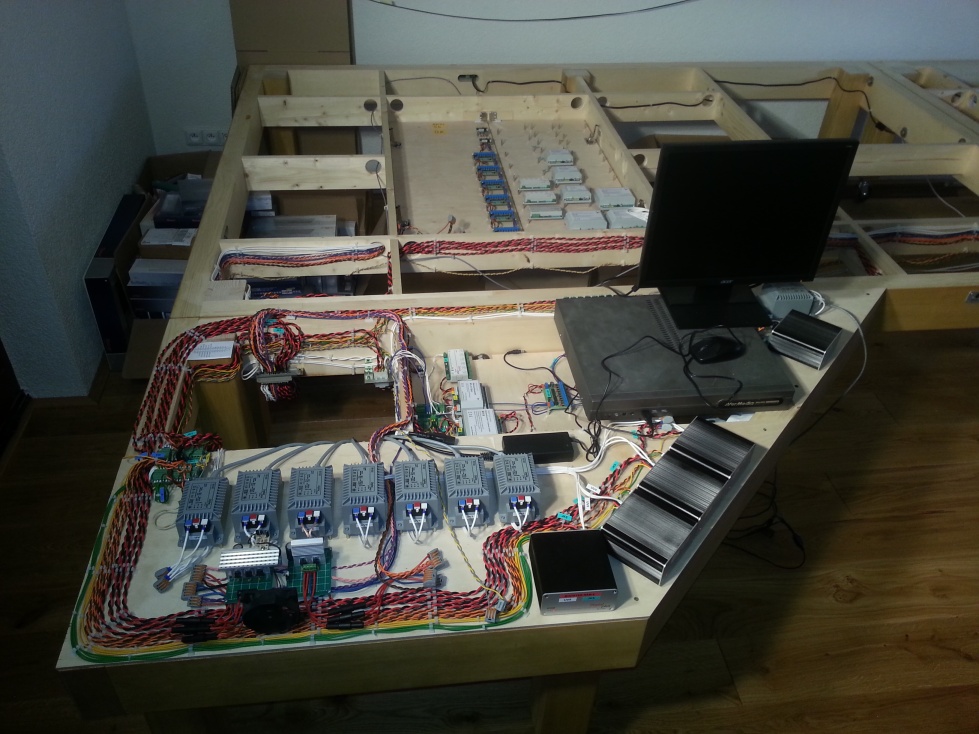

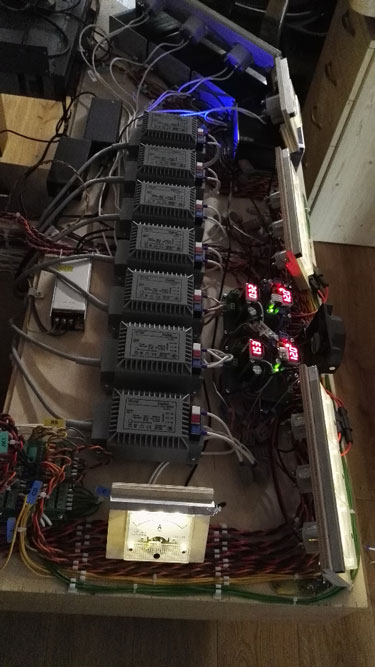

Pohled na celkové uspořádání zdrojové části kolejiště. Vstupem je zástrčka 230V a výstupem je spousty napájecích obvodů včetně sběrnic DCC řízení kolejiště
Detailní pohled na „výrobu“ 6-ti 12 V okruhů napájení příslušenství
Elektroinstalace
Elektroinstalace
Elektroinstalace
Elektroinstalace
Elektroinstalace
Pohled na celkové uspořádání zdrojové části kolejiště. Vstupem je zástrčka 230 V a výstupem je spousty napájecích obvodů včetně sběrnic DCC řízení kolejiště
Elektroinstalace
Pohled na celkové uspořádání zdrojové části kolejiště. Vstupem je zástrčka 230 V a výstupem je spousty napájecích obvodů včetně sběrnic DCC řízení kolejiště

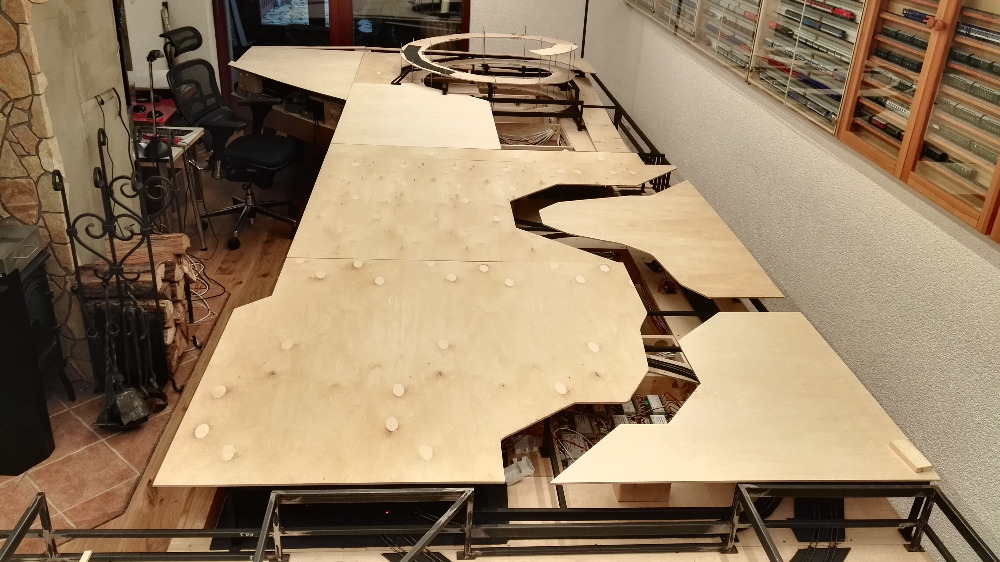

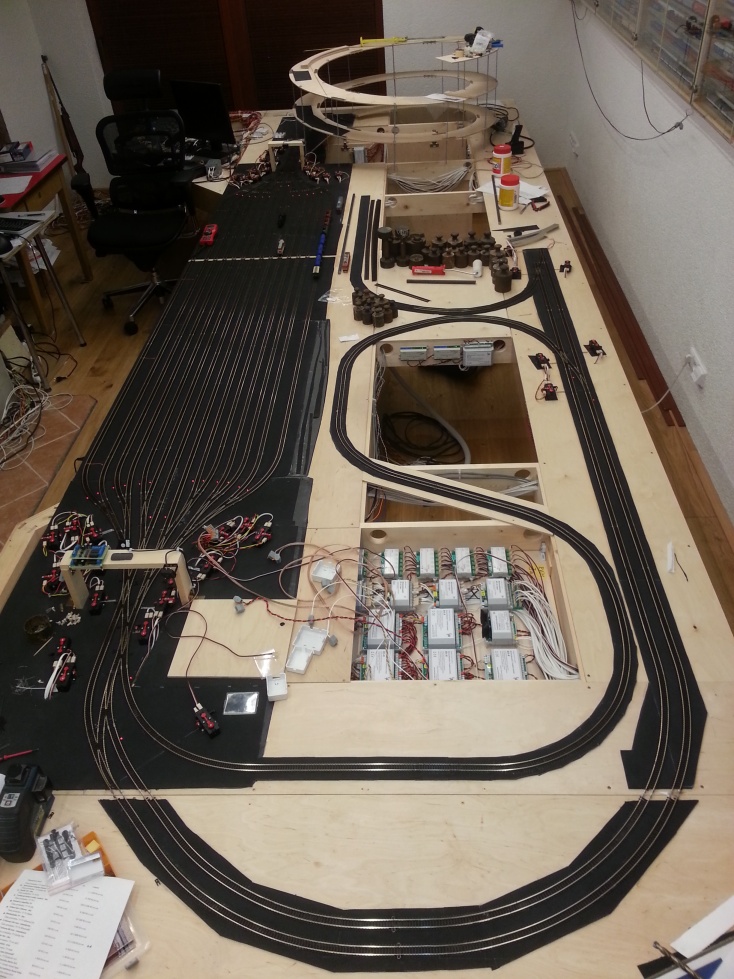

Výroba rámů kolejiště

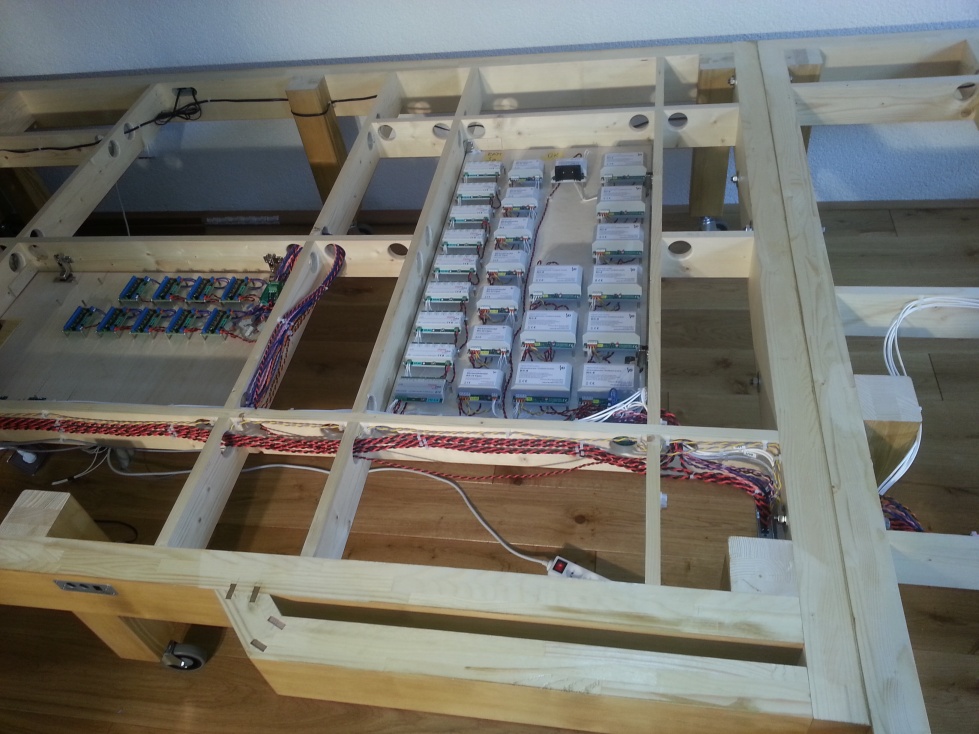

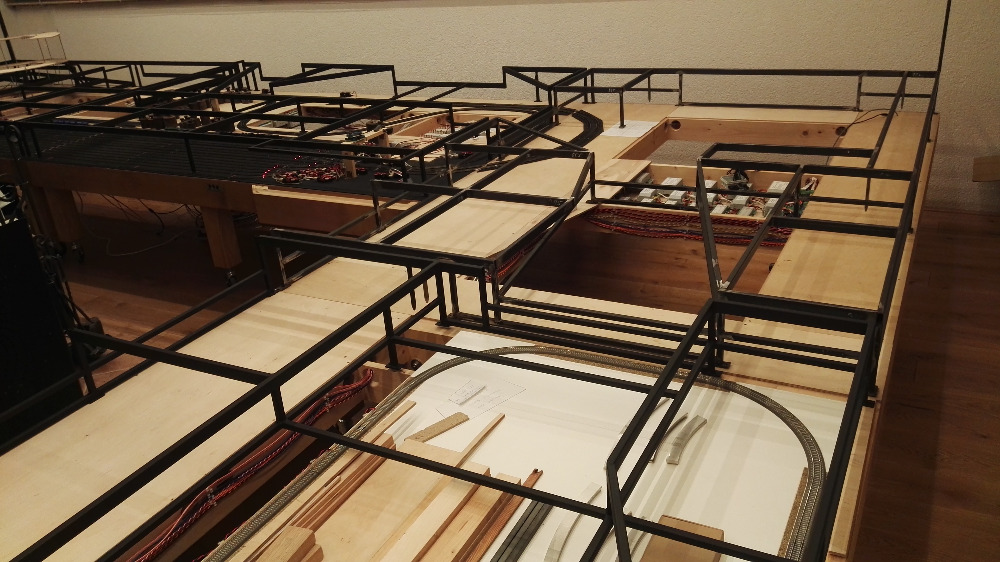

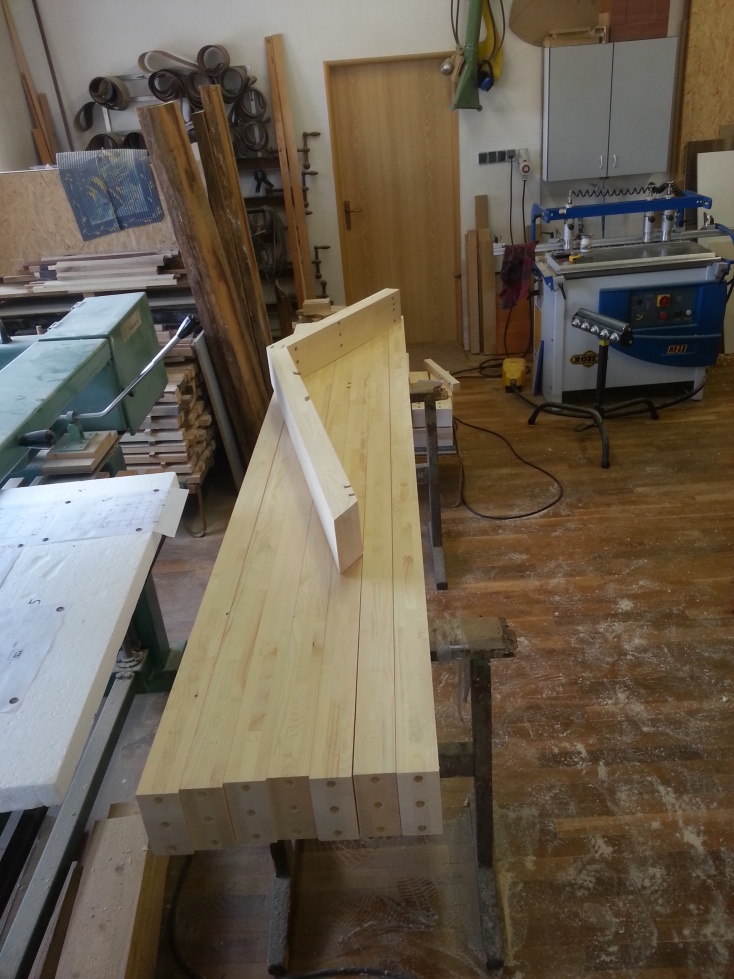

Fotografie základních dřevěných rámů a svrchních ocelových rámů pro kolejiště při výrobě a po dokončení. Zaměření a výroba překližkových dílů.

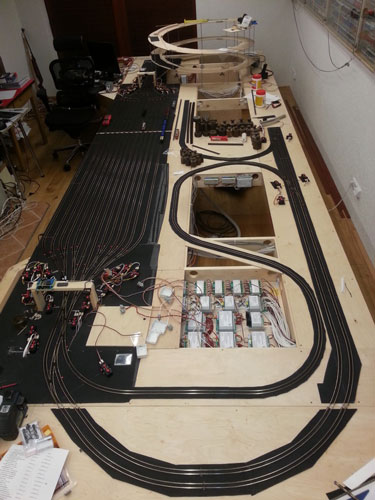

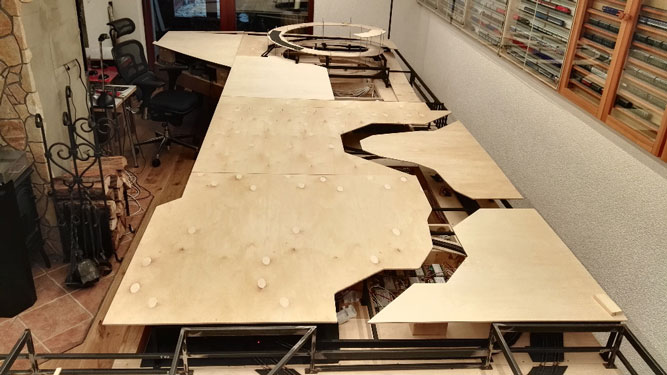

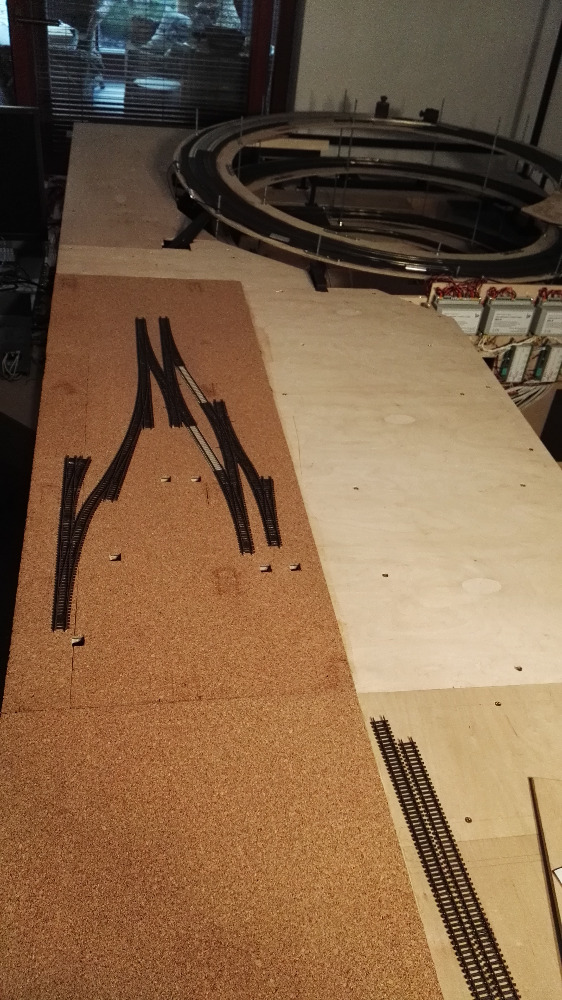

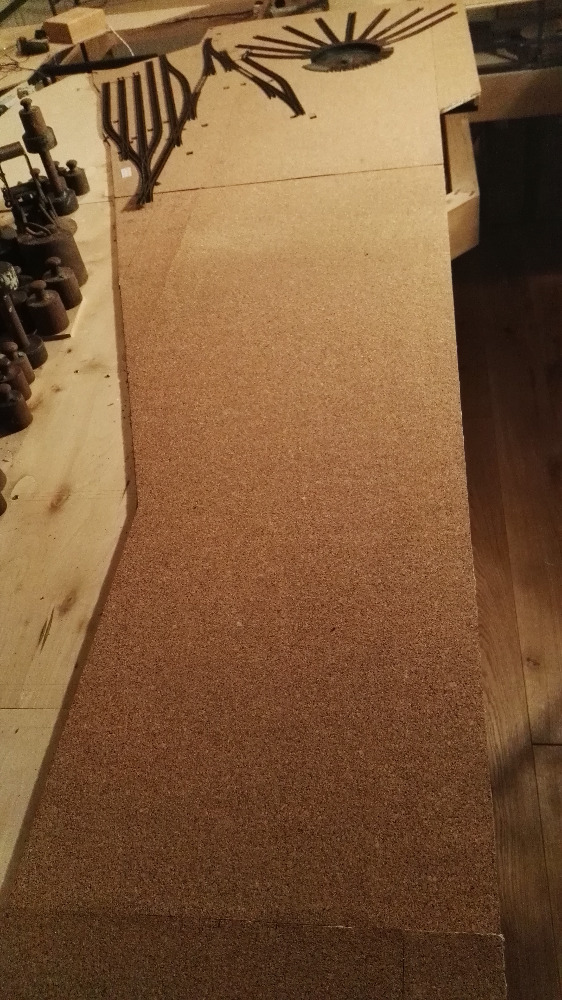

Celkový pohled na viditelnou část kolejiště s položenými základními deskami
Výroba rámů kolejiště
Výroba rámů kolejiště
Celkový pohled na viditelnou část kolejiště s položenými základními deskami

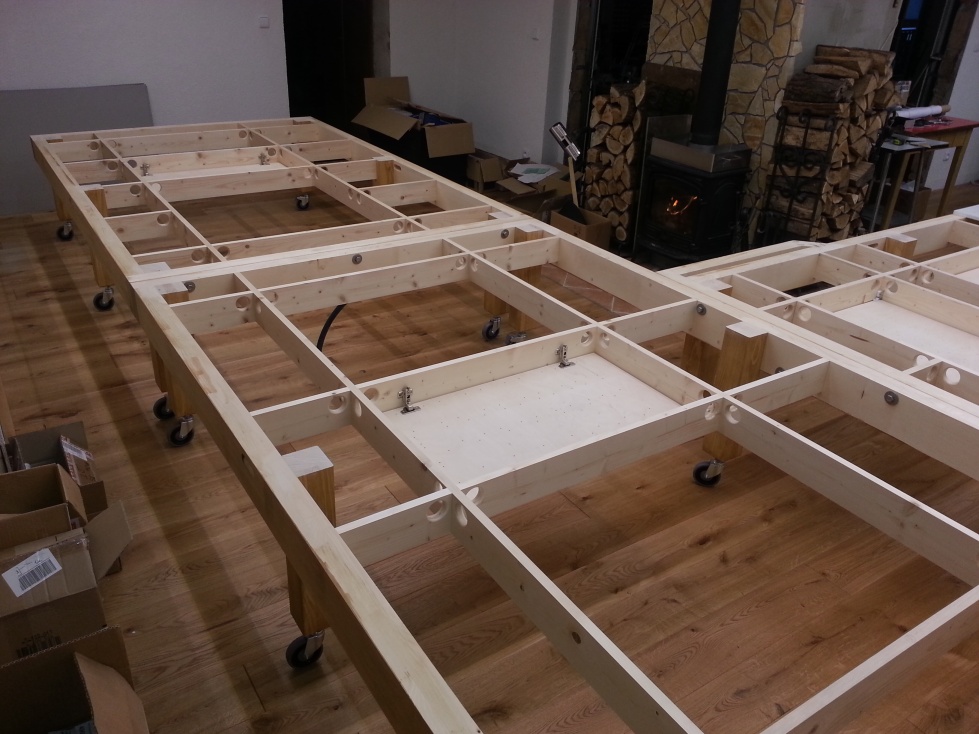

Každý základní rám dřevěné konstrukce má na sobě připevněnou ještě odnímatelnou ocelovou konstrukci pro snažší případnou demontáž a stěhování celého kolejiště
Výroba rámů kolejiště

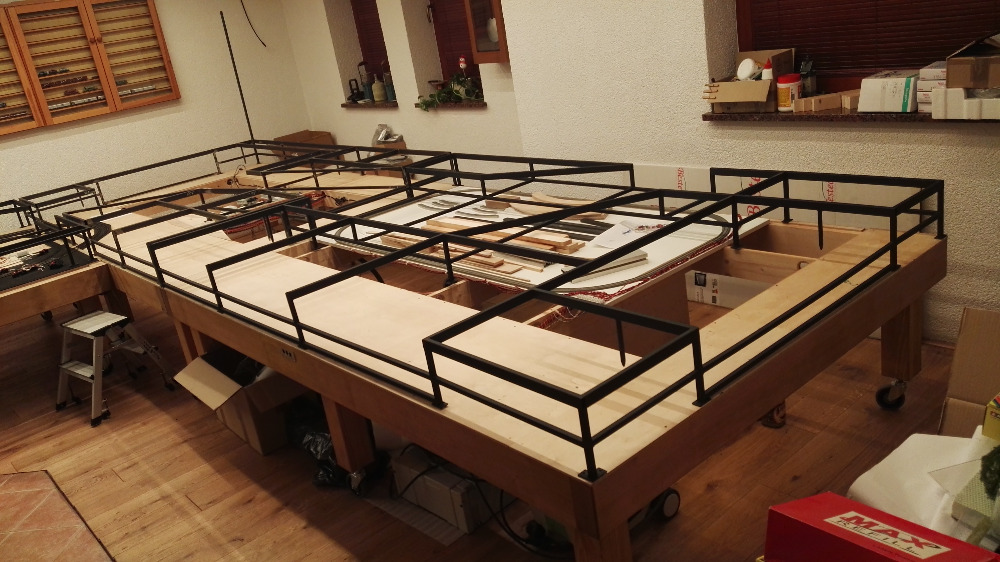

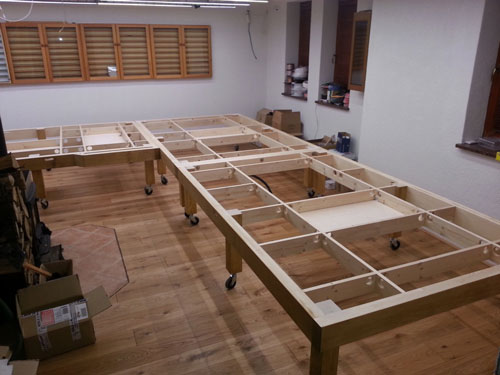

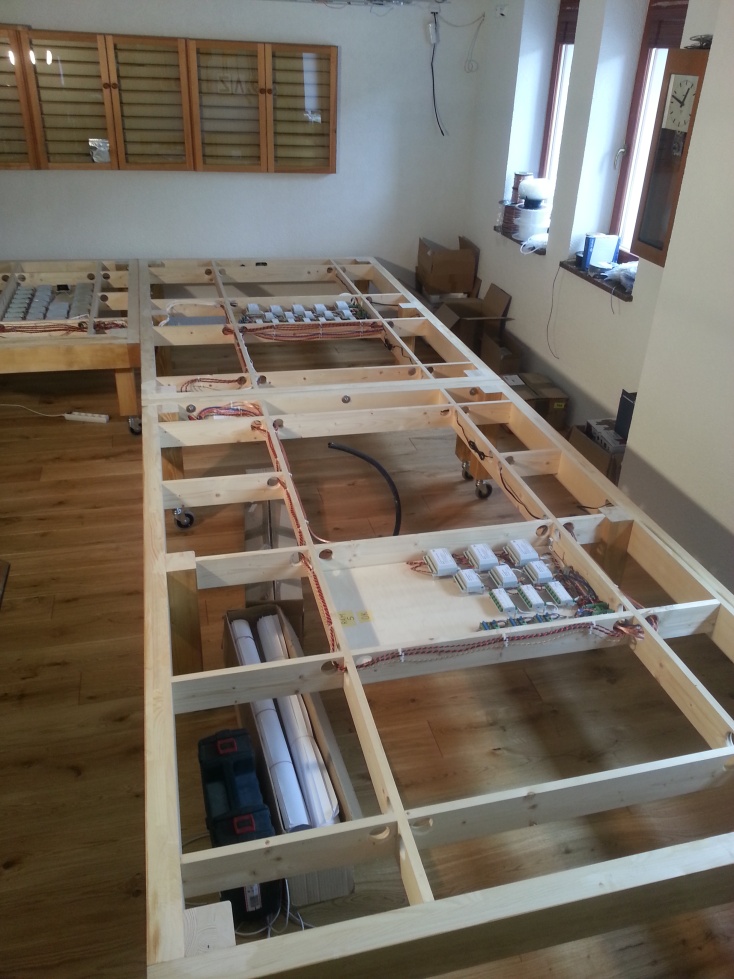

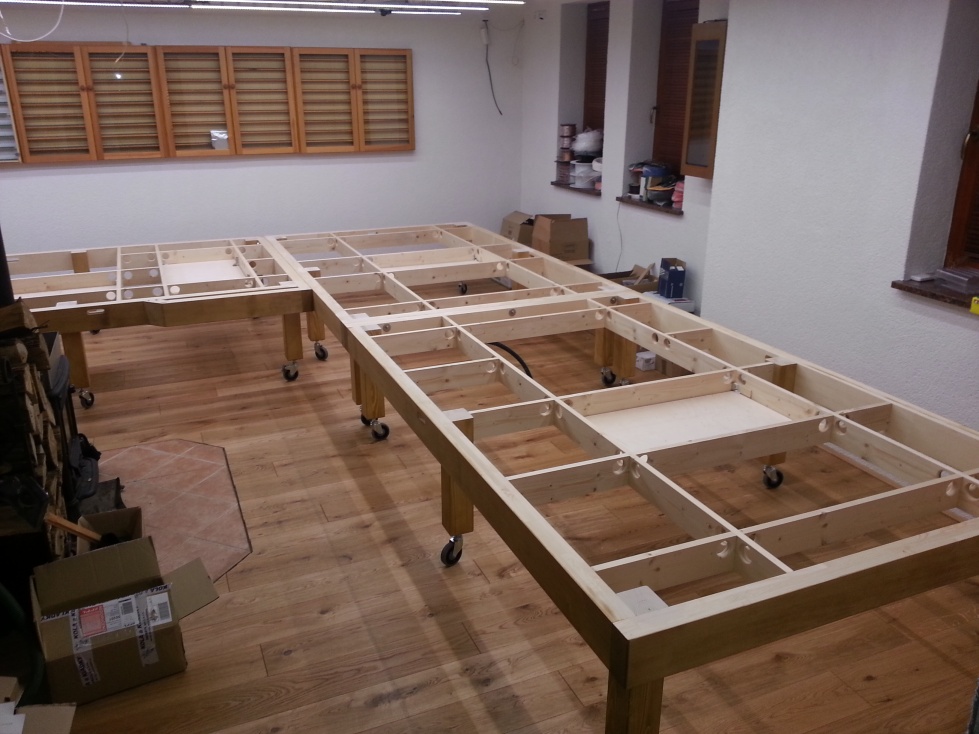

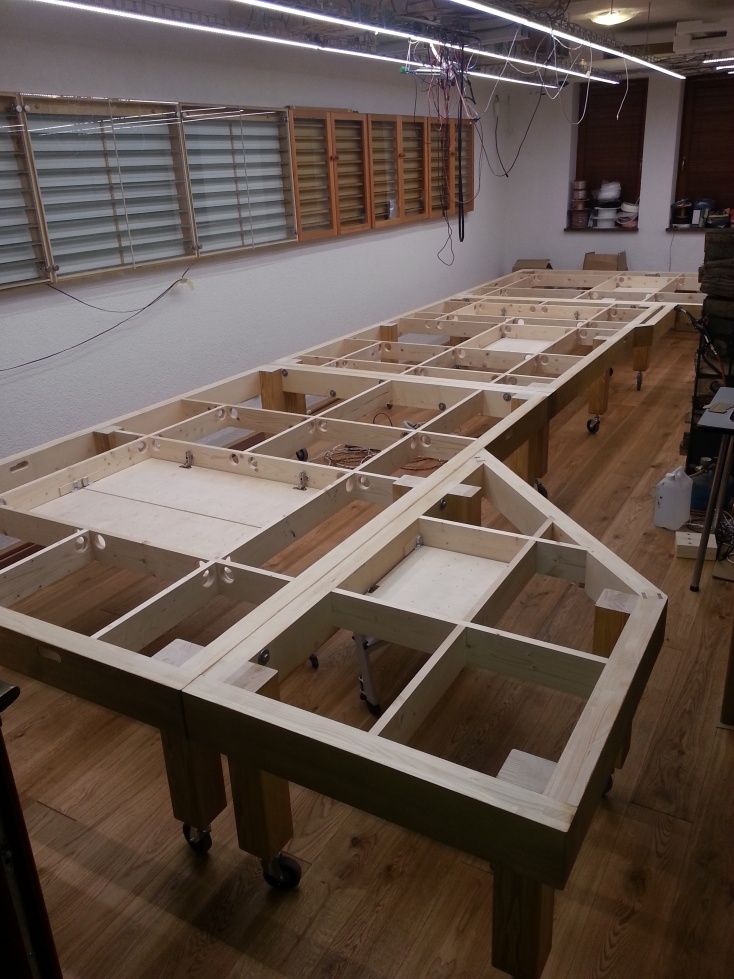

Vyrobené dřevěné rámy kolejiště již sestavené v modelové místnosti
Každý základní rám dřevěné konstrukce má na sobě připevněnou ještě odnímatelnou ocelovou konstrukci pro snažší případnou demontáž a stěhování celého kolejiště
Každý základní rám dřevěné konstrukce má na sobě připevněnou ještě odnímatelnou ocelovou konstrukci pro snažší případnou demontáž a stěhování celého kolejiště
Vyrobené dřevěné rámy kolejiště již sestavené v modelové místnosti
Každý základní rám dřevěné konstrukce má na sobě připevněnou ještě odnímatelnou ocelovou konstrukci pro snažší případnou demontáž a stěhování celého kolejiště
Vyrobené dřevěné rámy kolejiště již sestavené v modelové místnosti

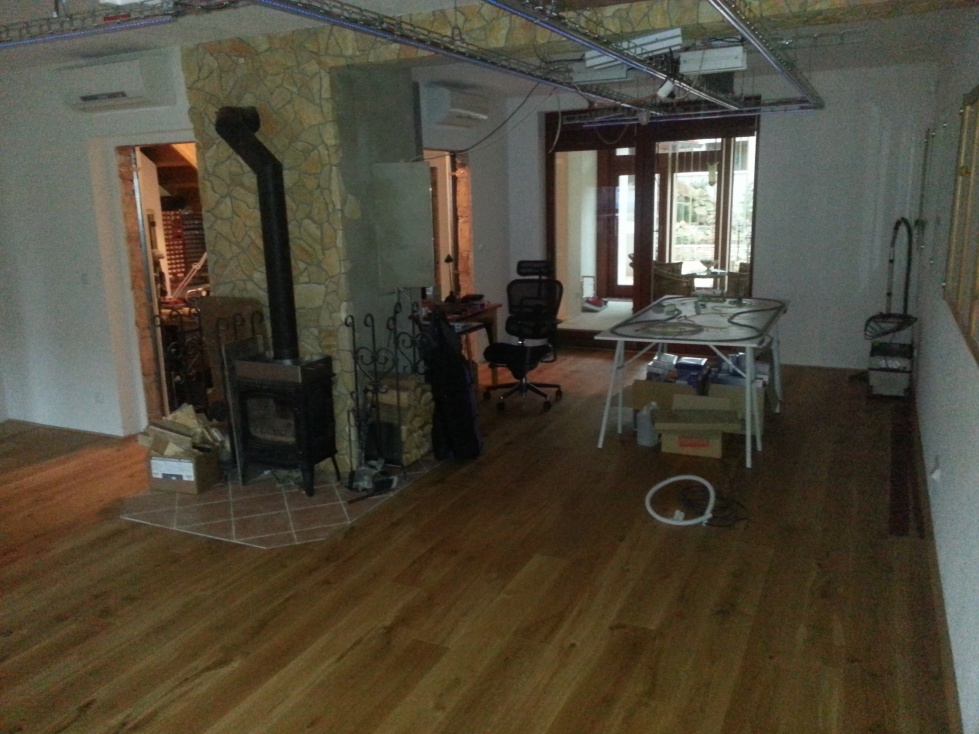

Dokončení místnosti pro modelové kolejiště

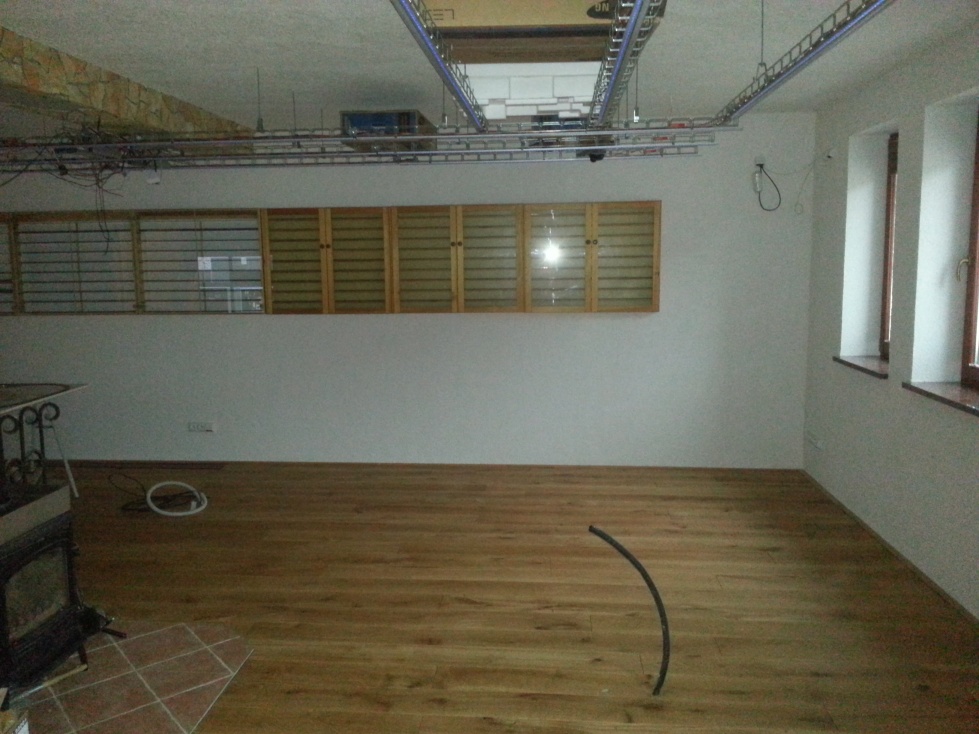

Fotografie znázorňují dokončený pokoj včetně zákoutí velína a zkušebního oválu.
Dokončení místnosti pro modelové kolejiště
Dokončení místnosti pro modelové kolejiště
První seznamování s DCC řízením modelové železnice. Provizorní velín.
Speciality
Zde bych rád prezentoval speciality a zvláštnosti, které stavba kolejiště přináší.
Pracovní stůl velínu

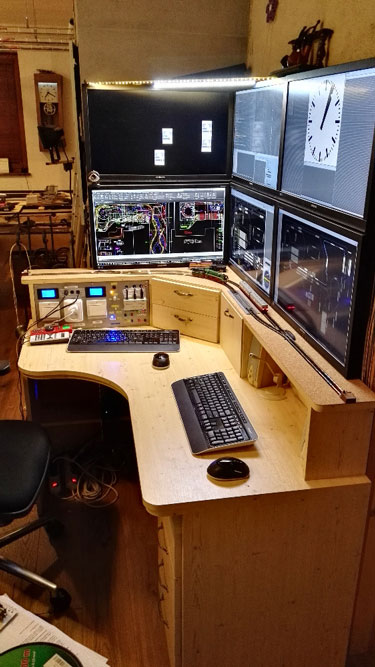

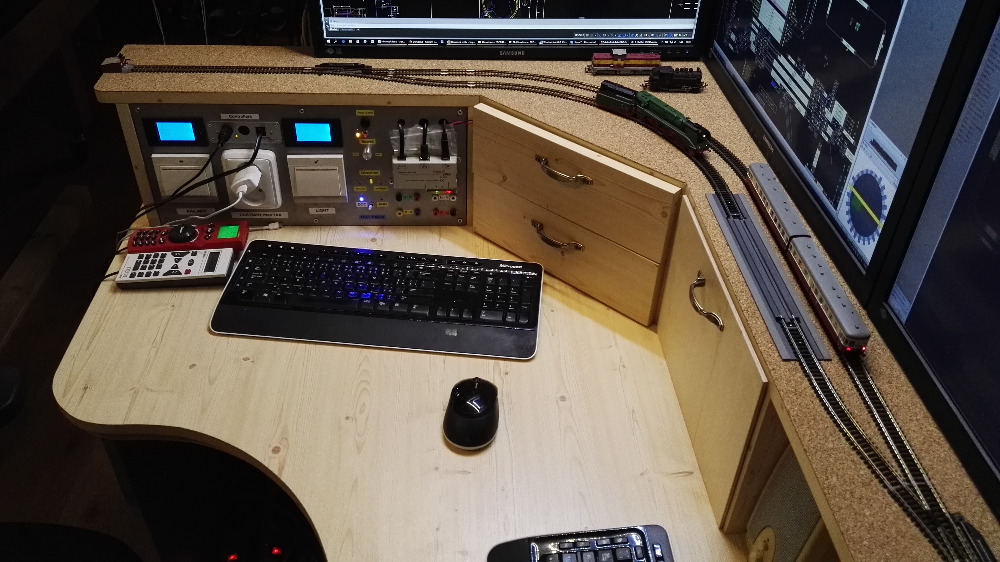

Konečně!!! Hotový stůl velínu včetně testovací koleje hned pod monitory. Zde se dají zkoušet jak analogové, tak i digitální lokomotivy, programovat dekodéry, čistit kolečka a vůbec – servis vozidel

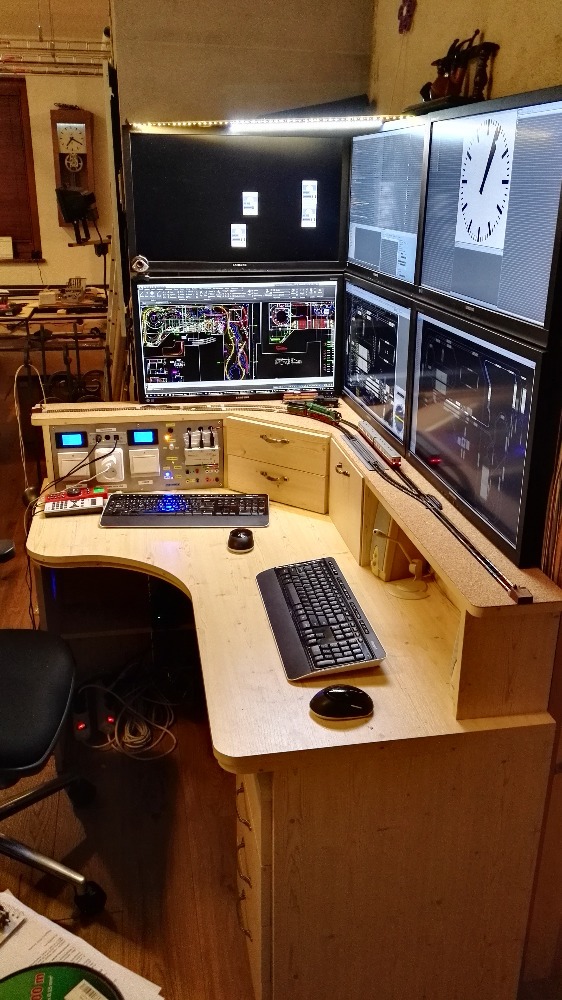

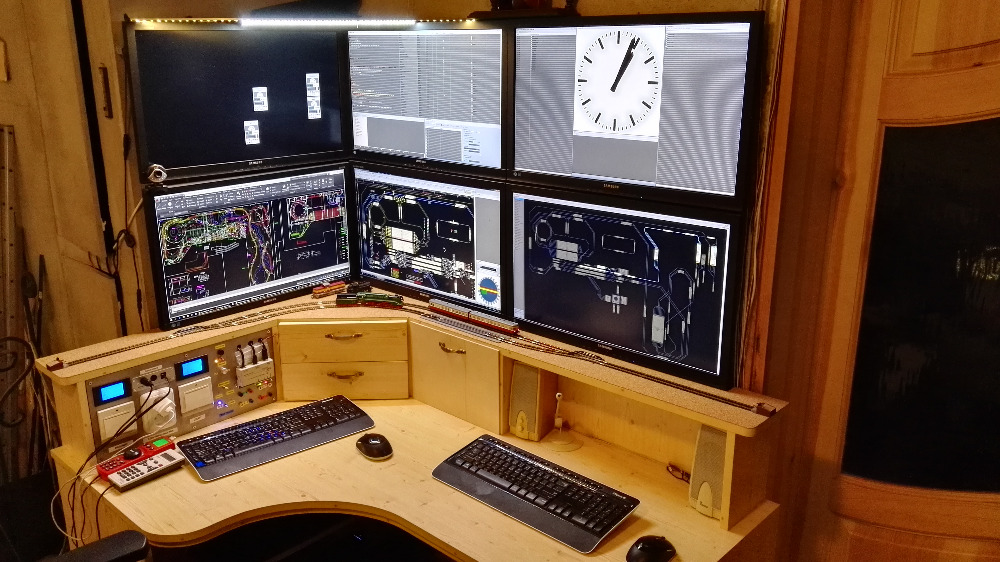

Celkový pohled na velín
Detail ovládání testovací koleje a hlavní vypínač kolejiště i hlavního osvětlení nad kolejištěm

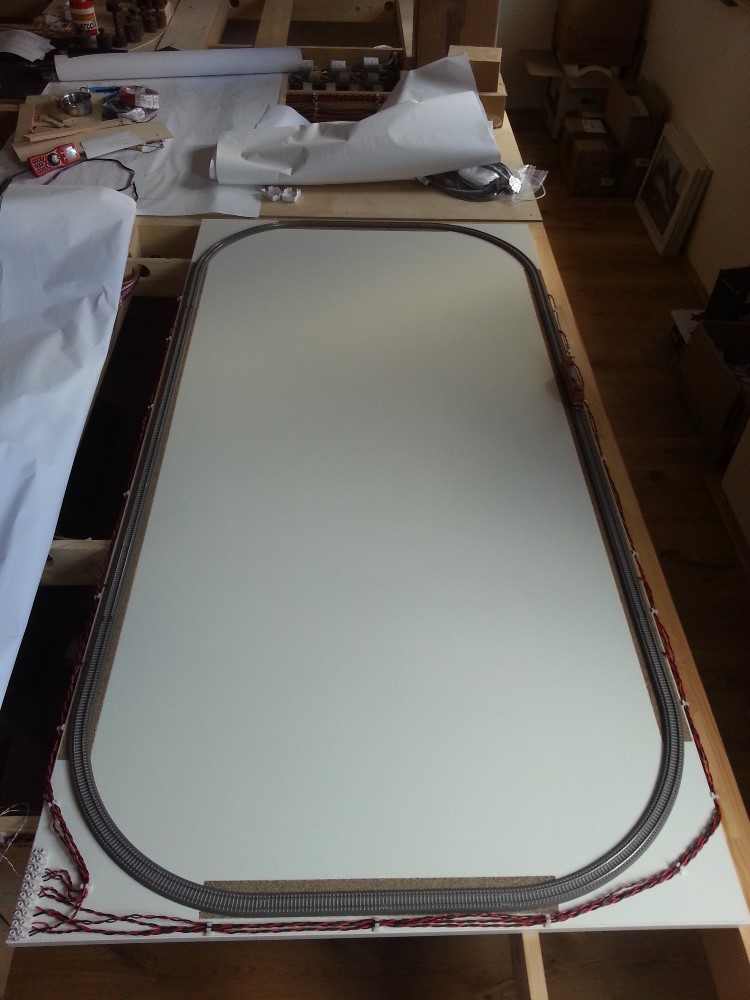

Zkušební ovál Velim
Jak příznačné – doslova zkušební ovál Velim. Zde se zajíždí lokomotivy a nastavují jejich rychlostní a brzdící charakteristiky. Zkrátka kalibrace pro správnou funkci v programu Train Controller. Zkušební ovál je integrován do jednoho z rámů kolejiště.
Dekorace modelového pokoje
Instalace čísel lokomotiv s jejich autentickými fotografiemi do modelového pokoje. Ukázka ručních návěstí platných za éry ČSD s jednotlivými popisy významu.
Dekorace modelového pokoje
Dekorace modelového pokoje
Dekorace modelového pokoje
Dekorace modelového pokoje
Dekorace modelového pokoje
Dekorace modelového pokoje
Dekorace modelového pokoje
Vitríny pro kolejová vozidla

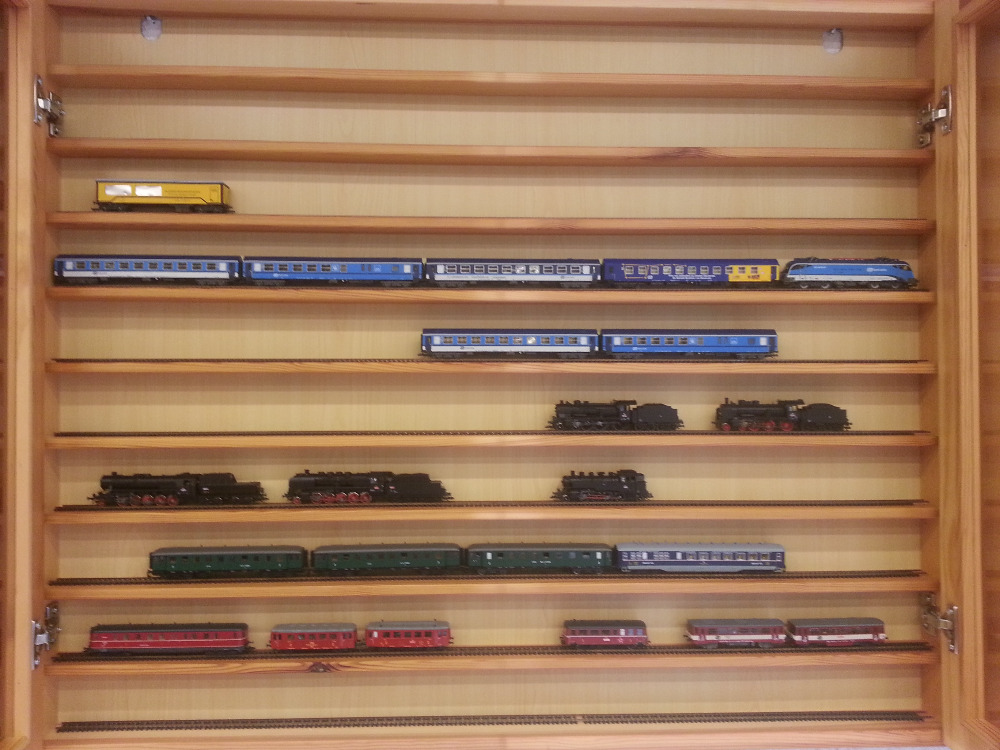

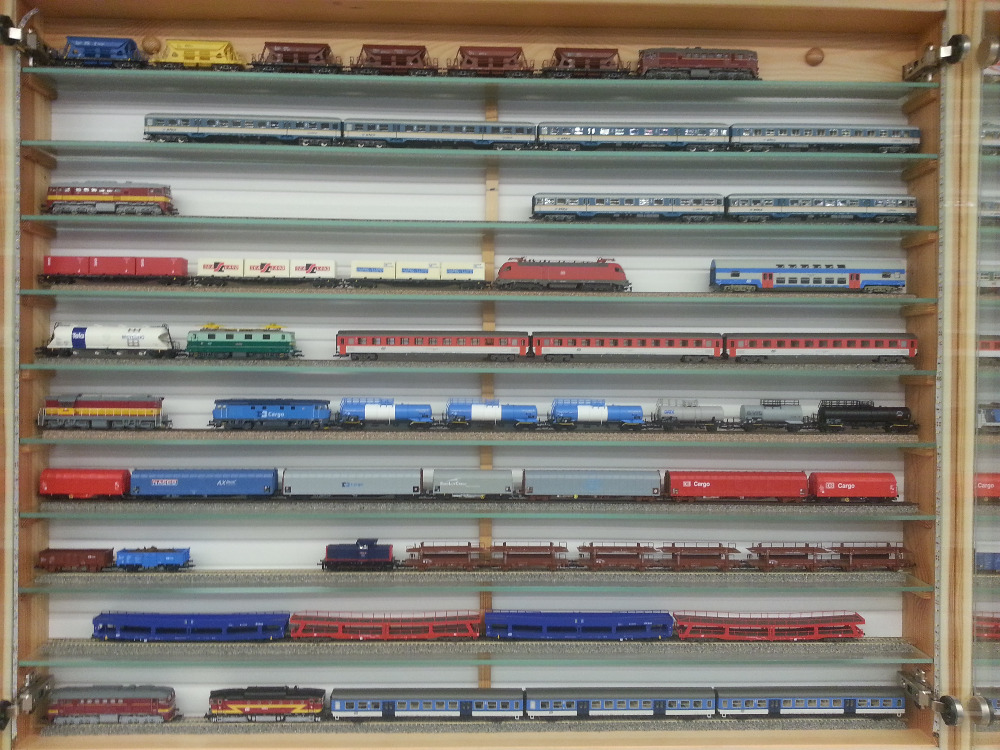

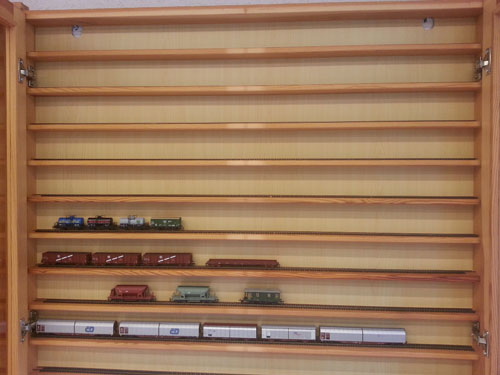

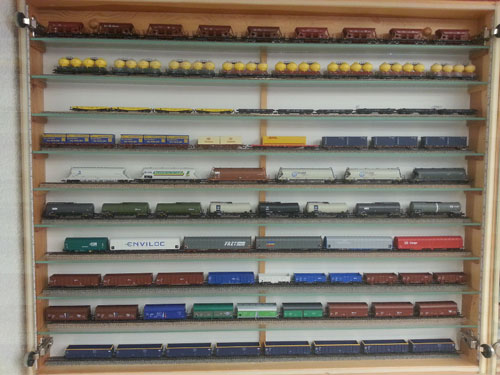

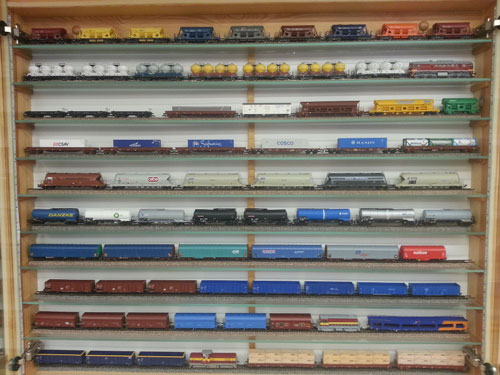

Vitríny pro všechna kolejová vozidla, která budou jezdit na modelu. Tento vozový park se neustále doplňuje o aktuální dostupné novinky.
Vitríny pro kolejová vozidla
Vitríny pro kolejová vozidla
Vitríny pro kolejová vozidla
Vitríny pro kolejová vozidla
Vitríny pro kolejová vozidla
Vitríny pro kolejová vozidla
